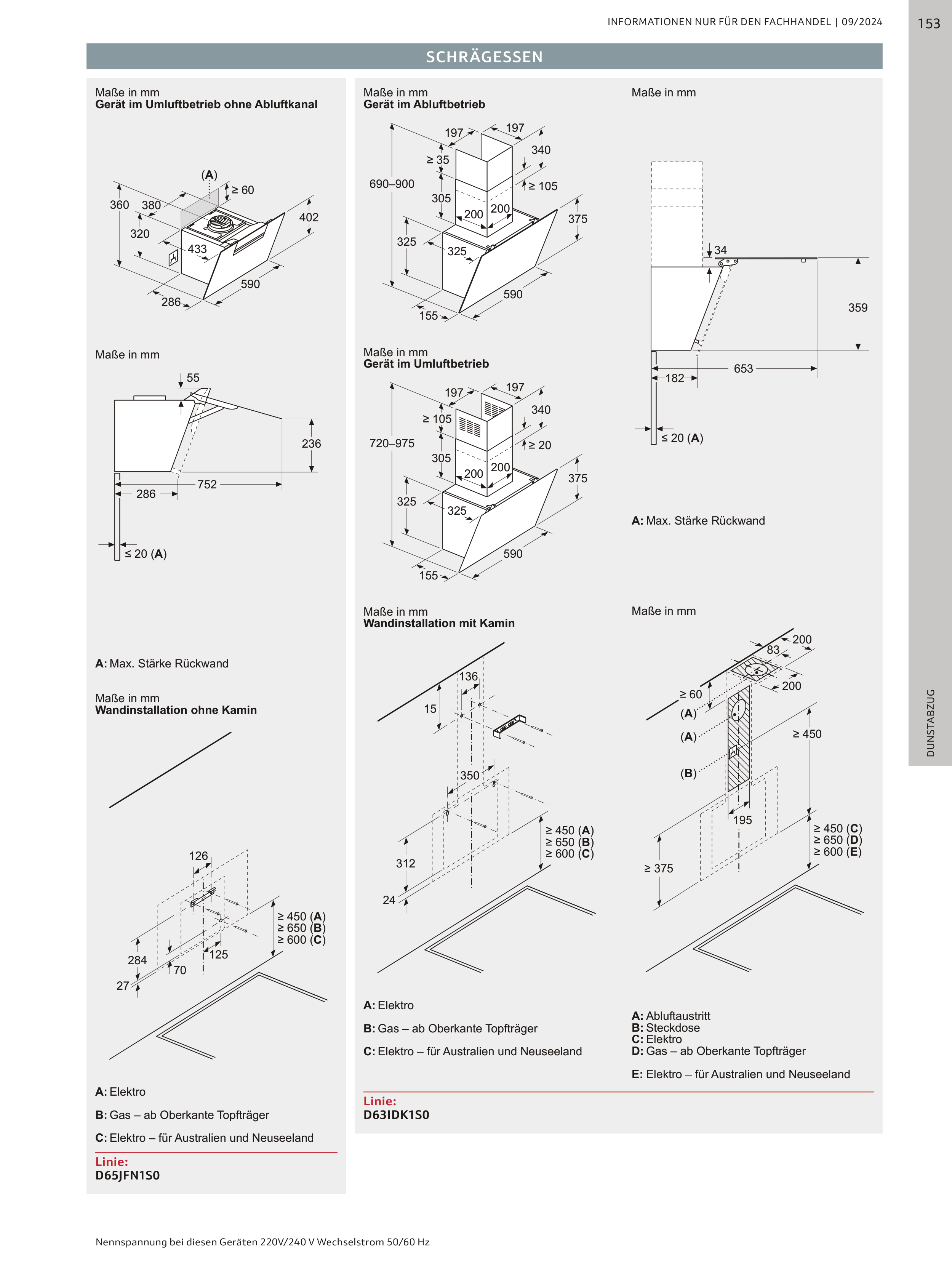

Gerät im Umluftbetrieb ohne Abluftkanal
Maße in mm
A: Steckdose nur außerhalb des markierten
Bereichs
Steckdose kann seitlich oder oberhalb des
Geräts angebracht werden
402
≥ 60
590
360
380
433
320
(A)
286
A: Max. Stärke Rückwand
Maße in mm
55
286
752
236
≤ 20 (A)
C:
B:
A:
Elektro – für Australien und Neuseeland
Gas – ab Oberkante Topfträger
Elektro
Wandinstallation ohne Kamin
Maße in mm
≥ 450 (A)
≥ 650 (B)
≥ 600 (C)
126
284
27
70
125
Gerät im Abluftbetrieb
Maße in mm
≥ 105
≥ 35
340
197
325
325
200 200
375
305
197
155
590
690–900
Gerät im Umluftbetrieb
Maße in mm
340
197
325
325
200 200
375
305
≥ 20
≥ 105
720–975
197
590
155
E:
C:
B:
A:
Elektro – für Australien und Neuseeland
D: Gas – ab Oberkante Topfträger
Elektro
Steckdose
Abluftaustritt
Maße in mm
200
200
195
83
≥ 60
≥ 375
≥ 450
≥ 450 (C)
≥ 650 (D)
≥ 600 (E)
(A)
(A)
(B)
A: Max. Stärke Rückwand
Maße in mm
34
182
653
359
≤ 20 (A)
C:
B:
A:
Elektro – für Australien und Neuseeland
Gas – ab Oberkante Topfträger
Elektro
Wandinstallation mit Kamin
Maße in mm
312
24
350
15
≥ 450 (A)
≥ 650 (B)
≥ 600 (C)
136
Maße in mm
Linie:
D65JFN1S0
Linie:
D63IDK1S0
Nennspannung bei diesen Geräten 220V/240 V Wechselstrom 50/60 Hz
SCHRÄGESSEN
