Gerät im Umluftbetrieb ohne Abluftkanal
Maße in mm
A: Steckdose nur außerhalb des markierten
Bereichs
Steckdose kann seitlich oder oberhalb des
Geräts angebracht werden
402
≥ 60
590
360
380
433
320
(A)
286
E:
C:
B:
A:
Elektro – für Australien und Neuseeland
D: Gas – ab Oberkante Topfträger
Elektro
Steckdose
Abluftaustritt
Maße in mm
283
259
240
167
≥ 60
≥ 350
≥ 400
≥ 450 (C)
≥ 650 (D)
≥ 600 (E)
(A)
(A)
(B)
A: Max. Stärke Rückwand
Maße in mm
55
286
752
236
≤ 20 (A)
C:
B:
A:
Elektro – für Australien und Neuseeland
Gas – ab Oberkante Topfträger
Elektro
Wandinstallation mit Kamin
Maße in mm
284
27
70
126
125
240
45
≥ 450 (A)
≥ 650 (B)
≥ 600 (C)
Linie:
D65IFN1S0
Maße in mm

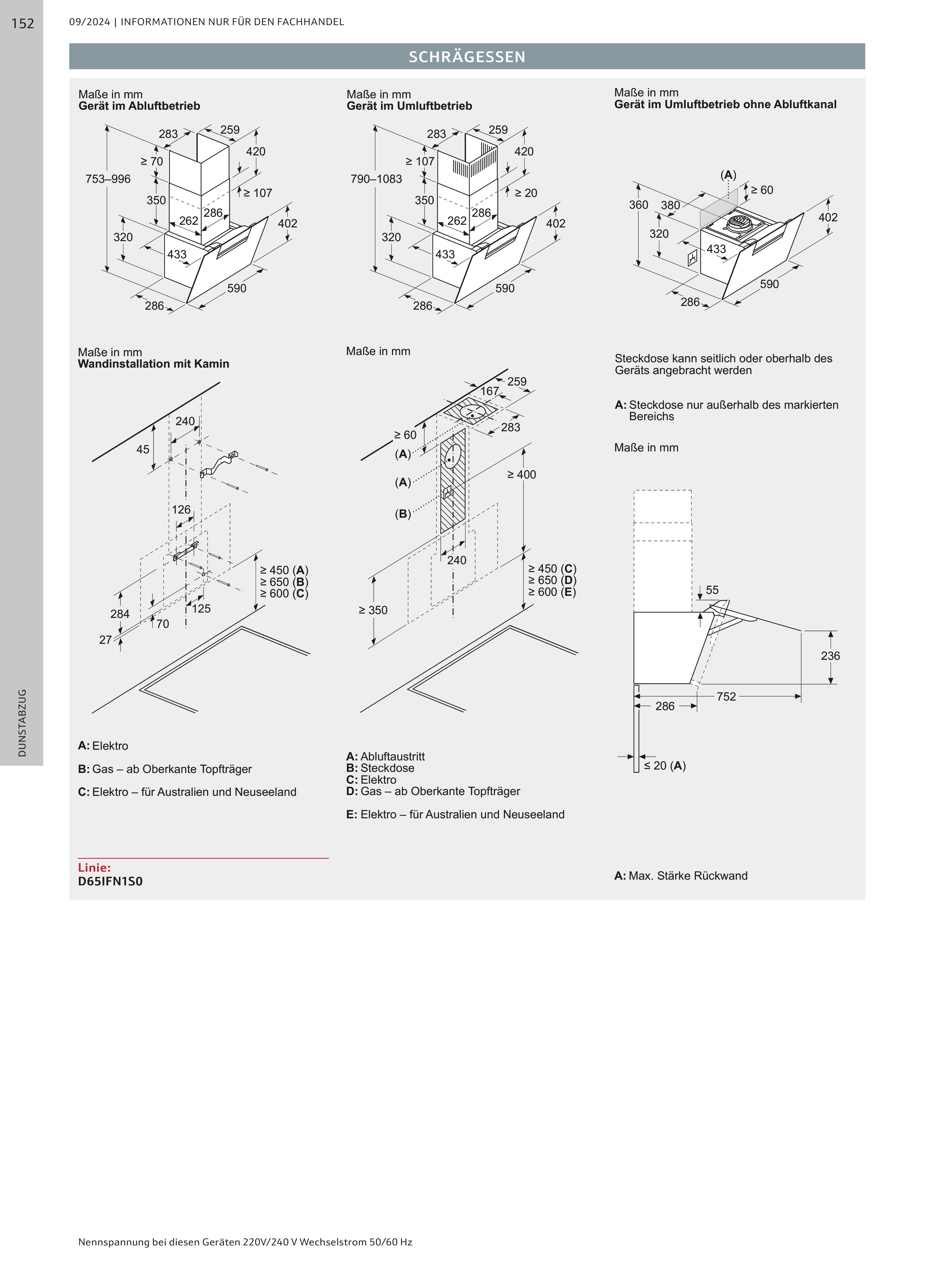

Gerät im Abluftbetrieb
283
433
320
262
402
350
286
≥ 107
259
286
590
420
≥ 70
753–996
Inclined 2 _ 60cm _ Exhaust perspective_NEU.pdf 1 22.08.24 11:54
Maße in mm
Gerät im Umluftbetrieb
283
433
320
262
402
350
286
≥ 20
259
286
590
420
≥ 107
790–1083
Inclined 2 _ 60cm _ Recirculation with chimney perspective_NEU.pdf 1 22.08.24 11:56
Nennspannung bei diesen Geräten 220V/240 V Wechselstrom 50/60 Hz
SCHRÄGESSEN
09/2024 | INFORMATIONEN NUR FÜR DEN FACHHANDEL
DUNSTABZUG
152
