Linie:
T18BD3AN0
Nennspannung bei diesen Geräten 220V/240 V Wechselstrom 50/60 Hz

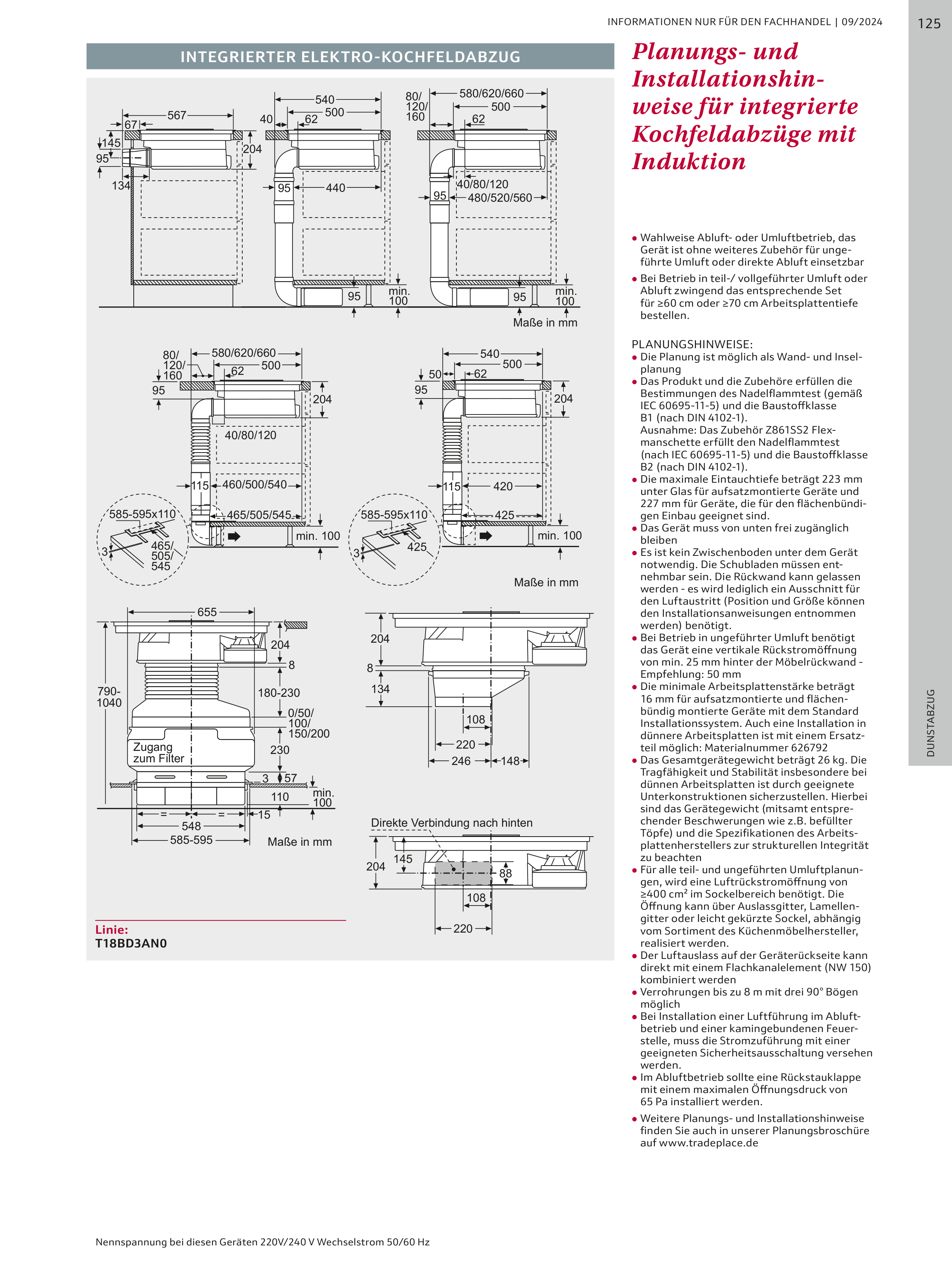

INTEGRIERTER ELEKTRO-KOCHFELDABZUG
t Wahlweise Abluft oder Umluftbetrieb, das
Gerät ist ohne weiteres Zubehör für unge
führte Umluft oder direkte Abluft einsetzbar
t Bei Betrieb in teil/ vollgeführter Umluft oder
Abluft zwingend das entsprechende Set
für ≥60 cm oder ≥70 cm Arbeitsplattentiefe
bestellen.
PLANUNGSHINWEISE:
t Die Planung ist möglich als Wand und Insel
planung
t Das Produkt und die Zubehöre erfüllen die
Bestimmungen des Nadelflammtest (gemäß
IEC 60695-11-5) und die Baustoffklasse
B1 (nach DIN 4102-1).
Ausnahme: Das Zubehör Z861SS2 Flex
manschette erfüllt den Nadelflammtest
(nach IEC 60695-11-5) und die Baustoffklasse
B2 (nach DIN 4102-1).
t Die maximale Eintauchtiefe beträgt 223 mm
unter Glas für aufsatzmontierte Geräte und
227 mm für Geräte, die für den flächenbündi
gen Einbau geeignet sind.
t Das Gerät muss von unten frei zugänglich
bleiben
t Es ist kein Zwischenboden unter dem Gerät
notwendig. Die Schubladen müssen ent
nehmbar sein. Die Rückwand kann gelassen
werden es wird lediglich ein Ausschnitt für
den Luftaustritt (Position und Größe können
den Installationsanweisungen entnommen
werden) benötigt.
t Bei Betrieb in ungeführter Umluft benötigt
das Gerät eine vertikale Rückstromöffnung
von min. 25 mm hinter der Möbelrückwand
Empfehlung: 50 mm
t Die minimale Arbeitsplattenstärke beträgt
16 mm für aufsatzmontierte und flächen
bündig montierte Geräte mit dem Standard
Installationssystem. Auch eine Installation in
dünnere Arbeitsplatten ist mit einem Ersatz
teil möglich: Materialnummer 626792
t Das Gesamtgerätegewicht beträgt 26 kg. Die
Tragfähigkeit und Stabilität insbesondere bei
dünnen Arbeitsplatten ist durch geeignete
Unterkonstruktionen sicherzustellen. Hierbei
sind das Gerätegewicht (mitsamt entspre
chender Beschwerungen wie z.B. befüllter
Töpfe) und die Spezifikationen des Arbeits
plattenherstellers zur strukturellen Integrität
zu beachten
t Für alle teil und ungeführten Umluftplanun
gen, wird eine Luftrückstromöffnung von
≥400 cm² im Sockelbereich benötigt. Die
Öffnung kann über Auslassgitter, Lamellen
gitter oder leicht gekürzte Sockel, abhängig
vom Sortiment des Küchenmöbelhersteller,
realisiert werden.
t Der Luftauslass auf der Geräterückseite kann
direkt mit einem Flachkanalelement (NW 150)
kombiniert werden
t Verrohrungen bis zu 8 m mit drei 90° Bögen
möglich
t Bei Installation einer Luftführung im Abluft
betrieb und einer kamingebundenen Feuer
stelle, muss die Stromzuführung mit einer
geeigneten Sicherheitsausschaltung versehen
werden.
t Im Abluftbetrieb sollte eine Rückstauklappe
mit einem maximalen Öffnungsdruck von
65 Pa installiert werden.
t Weitere Planungs und Installationshinweise
finden Sie auch in unserer Planungsbroschüre
auf www.tradeplace.de
Planungs- und
Installationshin-
weise für integrierte
Kochfeldabzüge mit
Induktion
