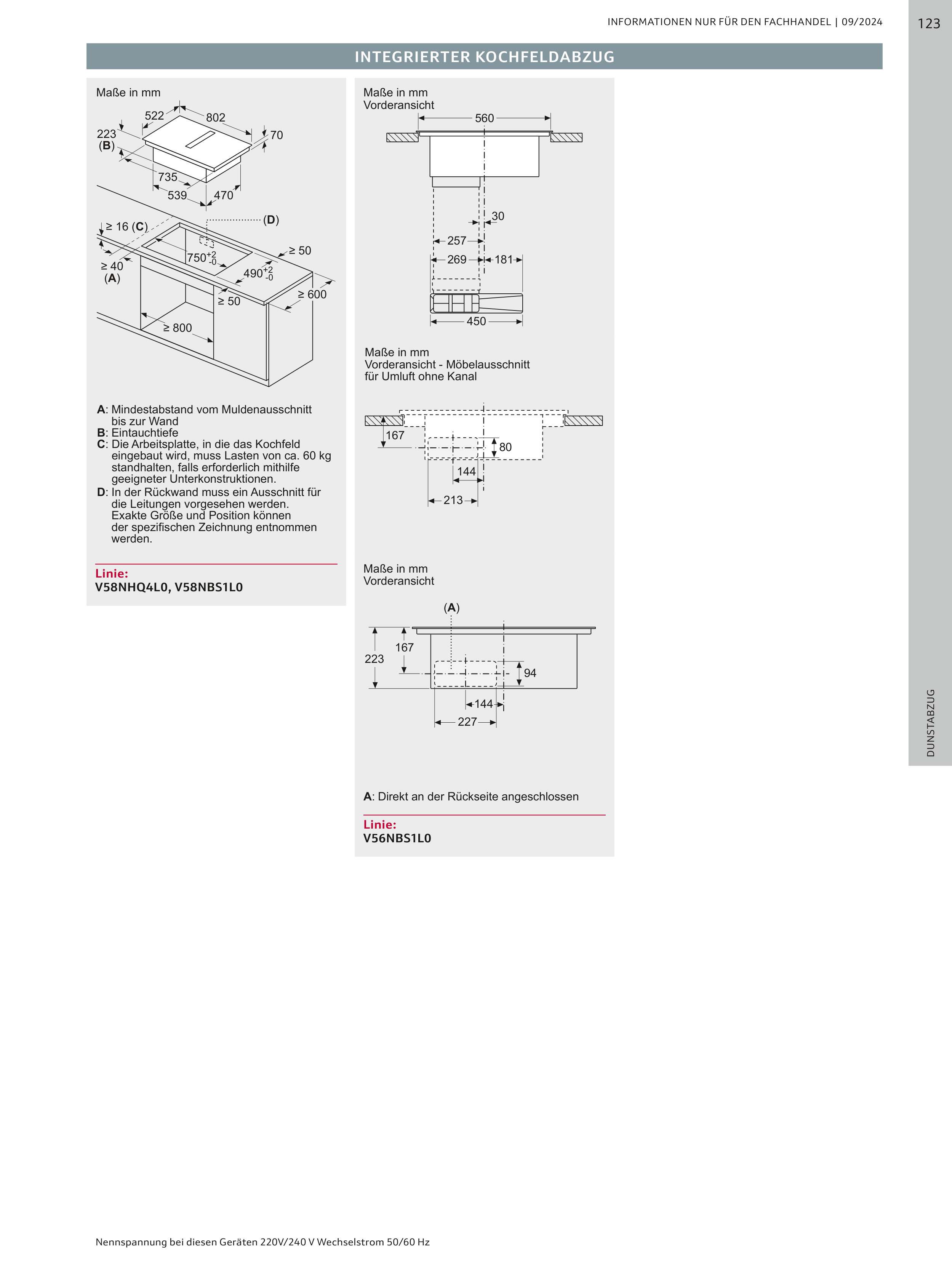

Maße in mm
A: Mindestabstand vom Muldenausschnitt
bis zur Wand
B
:
: Eintauchtiefe
C Die Arbeitsplatte, in die das Kochfeld
eingebaut wird, muss Lasten von ca. 60 kg
standhalten, falls erforderlich mithilfe
geeigneter Unterkonstruktionen.
D: In der Rückwand muss ein Ausschnitt für
die Leitungen vorgesehen werden.
Exakte Größe und Position können
der spezifischen Zeichnung entnommen
werden.
223
(B)
-0
750+2
-0
490+2
≥ 40
(A)
≥ 16 (C)
≥ 50
≥ 600
≥ 800
≥ 50
802
735
522
539
470
70
(D)
Maße in mm
Vorderansicht
560
450
257
30
269
181
Maße in mm
Vorderansicht - Möbelausschnitt
für Umluft ohne Kanal
144
167
213
80
Maße in mm
A: Direkt an der Rückseite angeschlossen
Vorderansicht
(A)
223
167
227
144
94
Linie:
V58NHQ4L0, V58NBS1L0
Linie:
V56NBS1L0
Nennspannung bei diesen Geräten 220V/240 V Wechselstrom 50/60 Hz
INTEGRIERTER KOCHFELDABZUG
