Maße in mm
A: Mindestabstand vom Muldenausschnitt
bis zur Wand
B
:
: Eintauchtiefe
C Die Arbeitsplatte, in die das Kochfeld
eingebaut wird, muss Lasten von ca. 60 kg
standhalten, falls erforderlich mithilfe
geeigneter Unterkonstruktionen.
D: In der Rückwand muss ein Ausschnitt für
die Leitungen vorgesehen werden.
Exakte Größe und Position können
der spezifischen Zeichnung entnommen
werden.
223
(B)
-0
750+2
-0
490+2
≥ 40
(A)
≥ 16 (C)
≥ 50
≥ 600
≥ 800
≥ 50
830
735
527
539
470
70
(D)
Linie:
V68TTX4L0
Maße in mm
A: Mindestabstand vom Muldenausschnitt
bis zur Wand
B
:
: Eintauchtiefe
C Die Arbeitsplatte, in die das Kochfeld
eingebaut wird, muss Lasten von ca. 60 kg
standhalten, falls erforderlich mithilfe
geeigneter Unterkonstruktionen.
D: In der Rückwand muss ein Ausschnitt für
die Leitungen vorgesehen werden.
Exakte Größe und Position können
der spezifischen Zeichnung entnommen
werden.
223
(B)
560
-0
490+2
≥ 40
(A)
≥ 16 (C)
≥ 50
≥ 600
≥ 600
≥ 50
592
522
539
470
(D)
Linie:
V56NBS1L0
D:
C:
B:
A:
A
Gerades Rohr
Gerader Adapter rund-flach
Anschlussmuffe
90°-Bogen
Größe S
Maße in mm
(E)
(F)
(G)
(H)
99
(A)
(B)
(C)
89
ø 150
(B)
(D)
E
F
≥ 600
547
G
451
H
389
Größe L
≥ 700
612
515
453
Linie:
V68TTX4L0

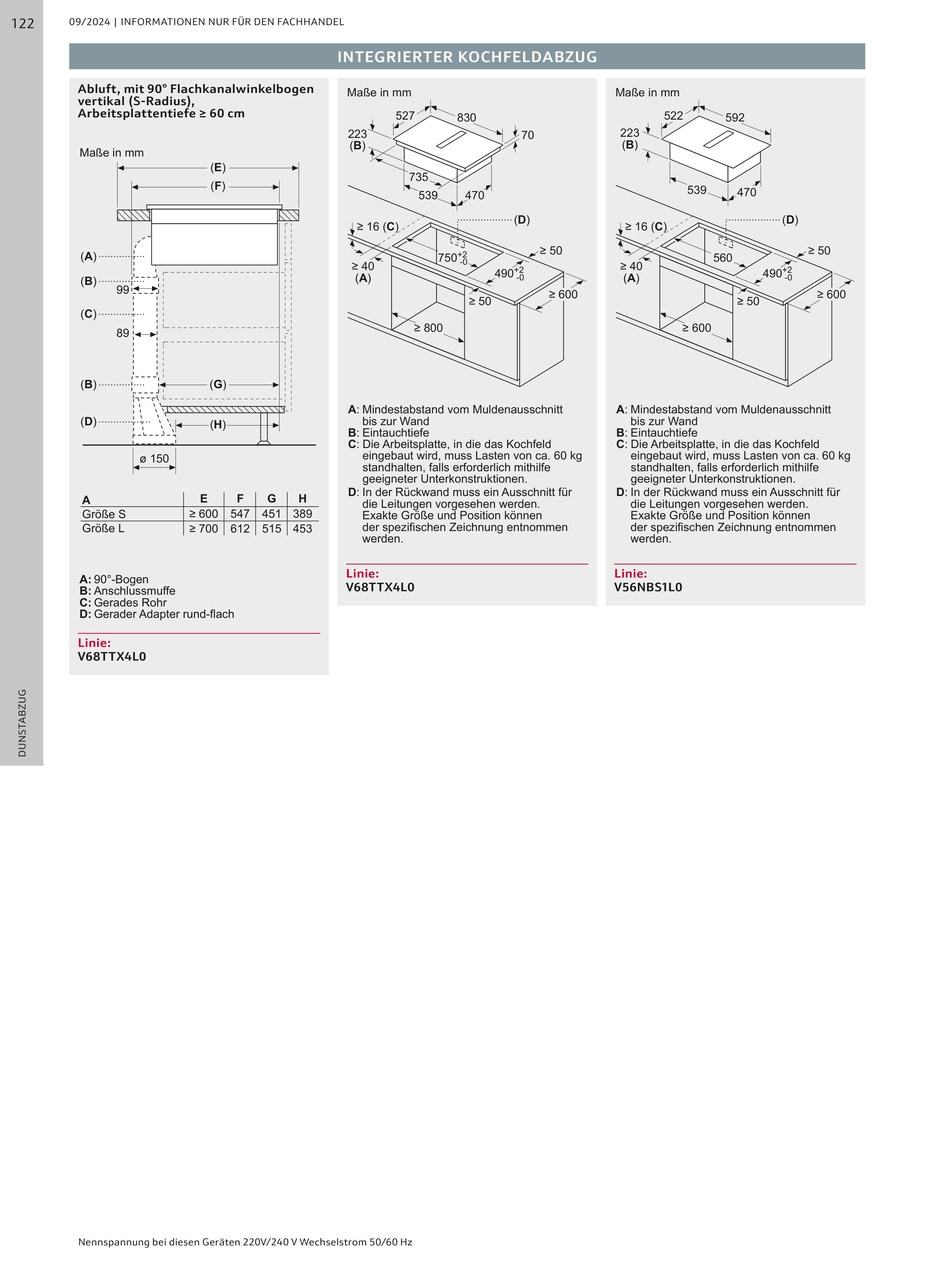

Abluft, mit 90° Flachkanalwinkelbogen
vertikal (S-Radius),
Arbeitsplattentiefe ≥ 60 cm
Nennspannung bei diesen Geräten 220V/240 V Wechselstrom 50/60 Hz
