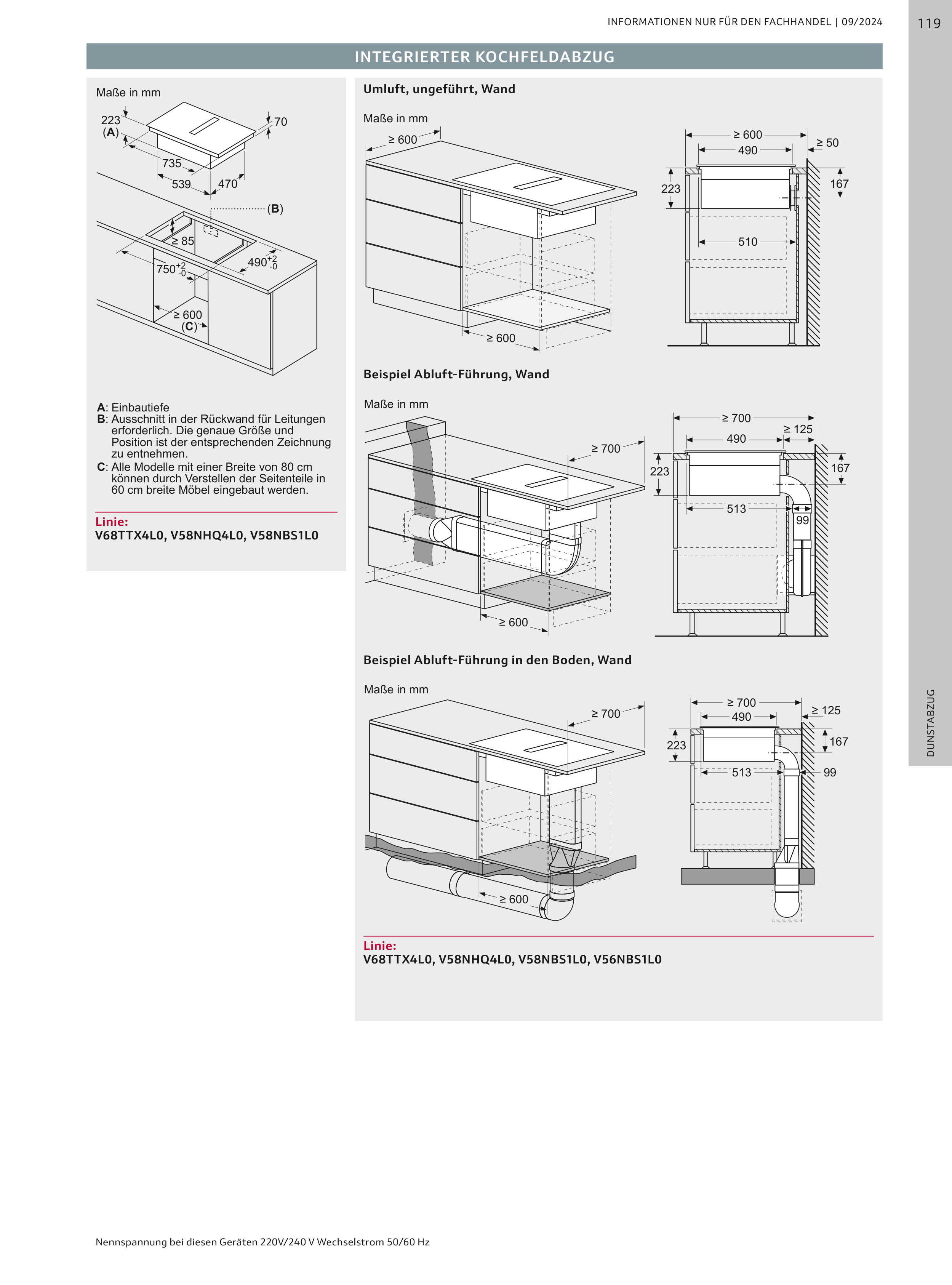

Maße in mm
A: Einbautiefe
B: Ausschnitt in der Rückwand für Leitungen
erforderlich. Die genaue Größe und
Position ist der entsprechenden Zeichnung
zu entnehmen.
C: Alle Modelle mit einer Breite von 80 cm
können durch Verstellen der Seitenteile in
60 cm breite Möbel eingebaut werden.
223
(A)
-0
750+2
-0
490+2
≥ 85
≥ 600
(C)
735
539
470
70
(B)
Maße in mm
≥ 600
≥ 600
490
510
223
167
≥ 600
≥ 50
Maße in mm
490
513
223
167
≥ 700
≥ 125
≥ 600
≥ 700
99
Maße in mm
490
513
223
167
≥ 700
≥ 125
≥ 600
≥ 700
99
Linie:
V68TTX4L0, V58NHQ4L0, V58NBS1L0, V56NBS1L0
Linie:
V68TTX4L0, V58NHQ4L0, V58NBS1L0
Umluft, ungeführt, Wand
Beispiel Abluft-Führung, Wand
Beispiel Abluft-Führung in den Boden, Wand
Nennspannung bei diesen Geräten 220V/240 V Wechselstrom 50/60 Hz
INTEGRIERTER KOCHFELDABZUG
INFORMATIONEN NUR FÜR DEN FACHHANDEL | 09/2024
DUNSTABZUG
