Maße in mm
Platz für
Geräteanschluß
320 x 115
19,5
max.
50
min.
550
min. 600+4
min.
20
560+8
180
405
535
570
595
594
548
96
Maße in mm
A: Mindestabstand vom Kochplattenaus-
schnitt zur Wand.
B: Einbautiefe
C: Der Abstand zwischen der Oberfläche
der Arbeitsplatte und der Oberseite der
Backofenfront muss 30 mm betragen.
Siehe Platzbedarf für den Backofen.
Die Arbeitsplatte, in welche die Kochplatte
eingebaut wird, muss Lasten von ca. 60 kg
standhalten, ggf. muss ein geeigneter
Unterbau verwendet werden.
≥ 30 (C)
(D)
D
(E)
E
(F)
F
≥ 40 (A)
585-600
> 600
50
≥ 50
≥ 35
≥ 50
55 (B)
583
513
490-500+2
-0
560+2
-0
Maße in mm
19,5
max.
487,5
7,5
25
595
548
Maße in mm
Einbau mit einem Kochfeld.
Eintauchtiefe siehe
Maßzeichnung Kochfeld
Abstand min.:
Induktionskochfeld: 5 mm
Gaskochfeld: 5 mm
Elektrokochfeld: 2 mm
7,5
min. 600
570
Maße in mm
min. 550
Maße in mm
Mit darunter eingebautem Backofen ggf.
mehr; siehe Platzbedarf für den Backofen.
:
C
Einbautiefe
:
B
Mindestabstand zwischen Kochfeld
und Wand
:
A
43 (B)
583
513
≥ 20 (C)
≥ 585
≥ 35
≥ 90 (A)
≥ 50
490-500+2
560+2
Lüftungsspalt muss
vorgesehen werden.
Einbauherd/
Einbaubackofen
20
1
1
Maße in mm
min.
45
Linie:
M16SRF0L0
Linie:
M66SBX1L0, M56SBF1L0
Linie:
E2ACH7AG4, E1ACE2AG4, E2ACH7AG3, E1ACE2AG3, E2CCG6AK4, E2CCG6AK3, E1CCD2AK4, E1CCD2AK3, E1DCA0AK3
Nennspannung bei diesen Geräten 220V/240 V Wechselstrom 50/60 Hz

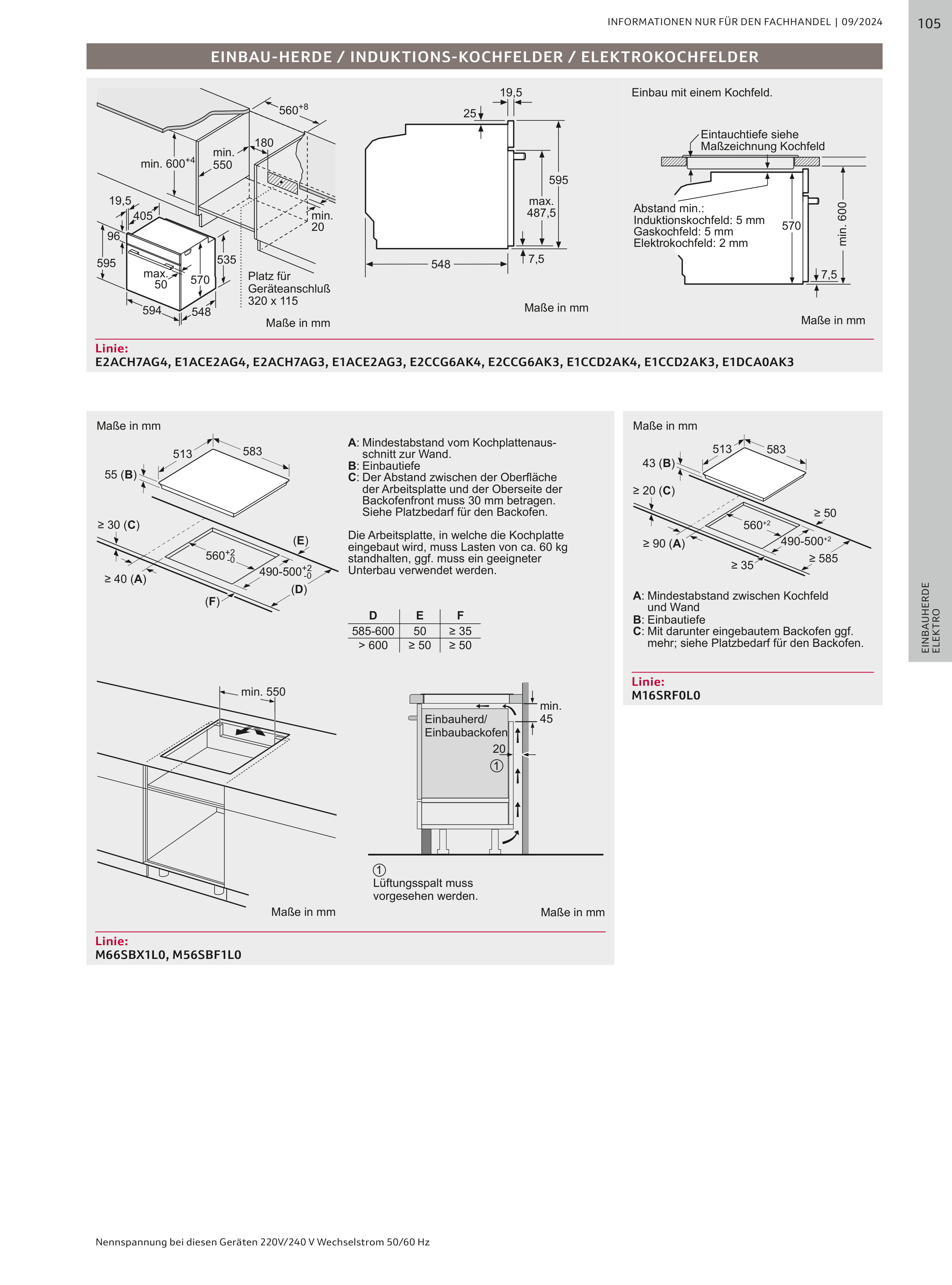

EINBAU-HERDE / INDUKTIONS-KOCHFELDER / ELEKTROKOCHFELDER
INFORMATIONEN NUR FÜR DEN FACHHANDEL | 09/2024
EINBAUHERDE
ELEKTRO
