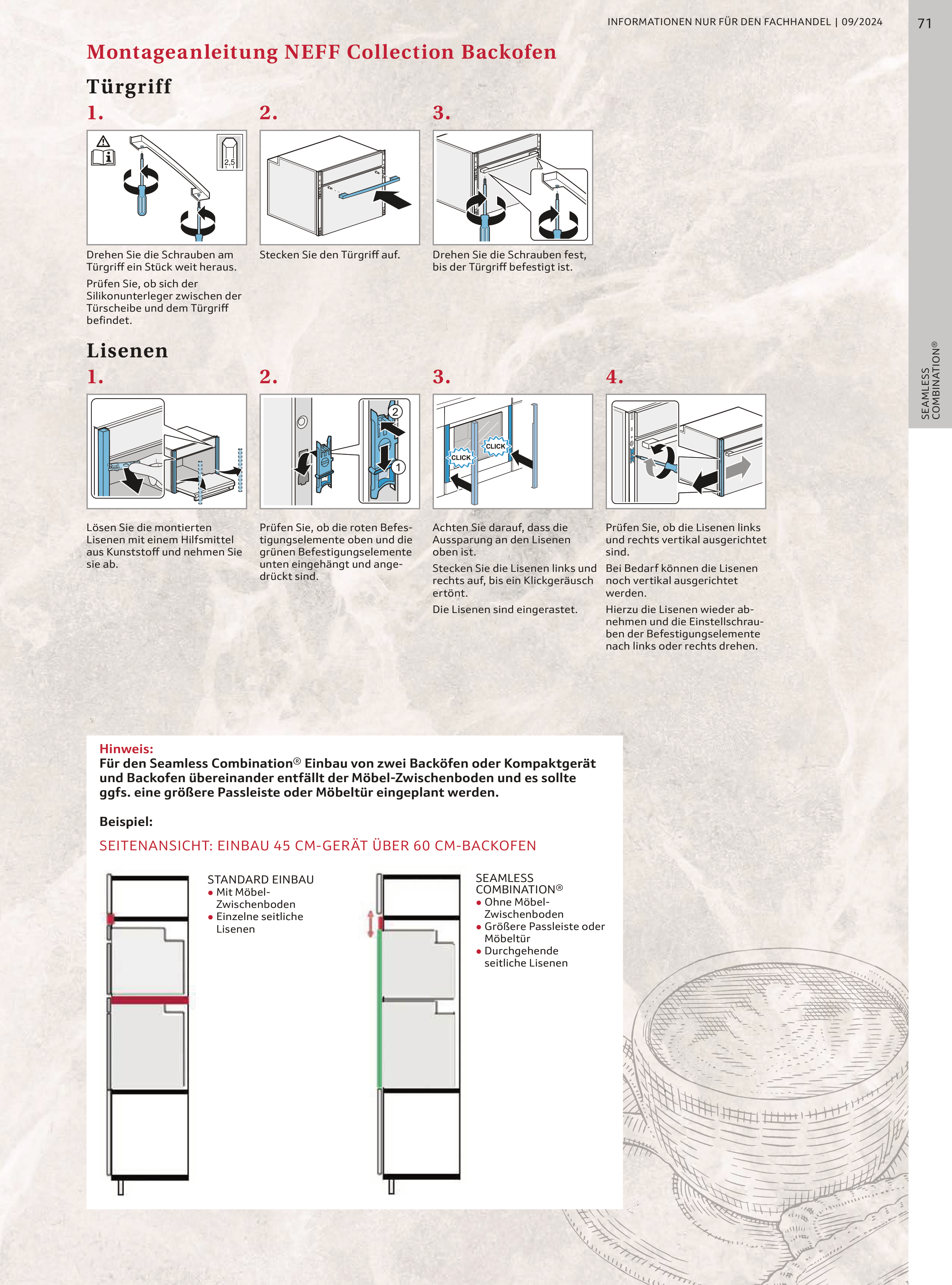

Montageanleitung NEFF Collection Backofen
Türgriff
Lisenen
1.
1.
2.
2.
3.
3.
4.
Lösen Sie die montierten
Lisenen mit einem Hilfsmittel
aus Kunststoff und nehmen Sie
sie ab.
Drehen Sie die Schrauben am
Türgriff ein Stück weit heraus.
Prüfen Sie, ob sich der
Silikonunterleger zwischen der
Türscheibe und dem Türgriff
befindet.
Prüfen Sie, ob die roten Befes-
tigungselemente oben und die
grünen Befestigungselemente
unten eingehängt und ange-
drückt sind.
Stecken Sie den Türgriff auf.
Achten Sie darauf, dass die
Aussparung an den Lisenen
oben ist.
Stecken Sie die Lisenen links und
rechts auf, bis ein Klickgeräusch
ertönt.
Die Lisenen sind eingerastet.
Drehen Sie die Schrauben fest,
bis der Türgriff befestigt ist.
Prüfen Sie, ob die Lisenen links
und rechts vertikal ausgerichtet
sind.
Bei Bedarf können die Lisenen
noch vertikal ausgerichtet
werden.
Hierzu die Lisenen wieder ab-
nehmen und die Einstellschrau-
ben der Befestigungselemente
nach links oder rechts drehen.
SEAMLESS
COMBINATION®
t Ohne Möbel-
Zwischenboden
t Größere Passleiste oder
Möbeltür
t Durchgehende
seitliche Lisenen
SEITENANSICHT: EINBAU 45 CM-GERÄT ÜBER 60 CM-BACKOFEN
STANDARD EINBAU
t Mit Möbel-
Zwischenboden
t Einzelne seitliche
Lisenen
Hinweis:
Für den Seamless Combination® Einbau von zwei Backöfen oder Kompaktgerät
und Backofen übereinander entfällt der Möbel-Zwischenboden und es sollte
ggfs. eine größere Passleiste oder Möbeltür eingeplant werden.
Beispiel:
SEAMLESS
COMBINATION®
71
