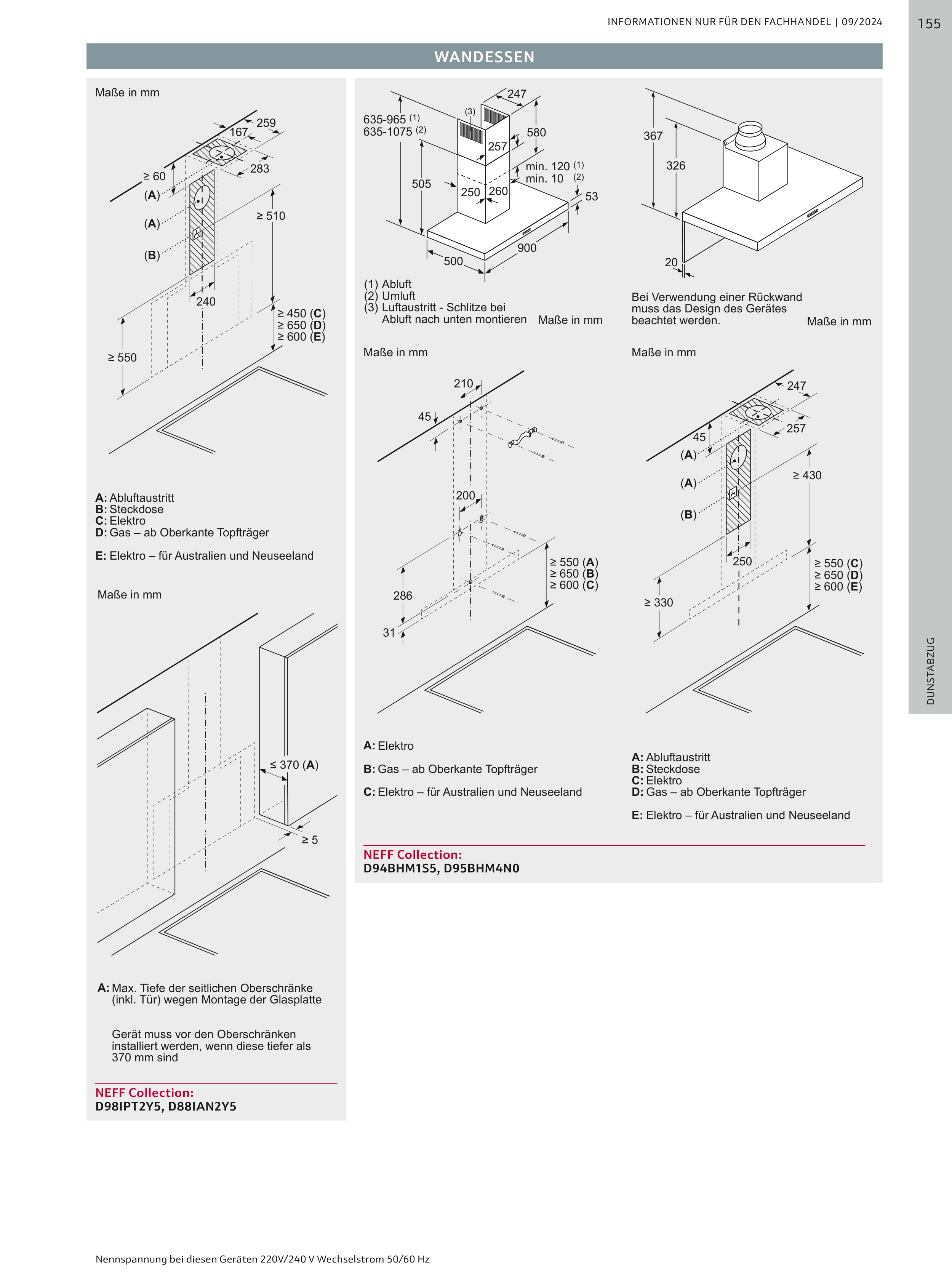

A: Max. Tiefe der seitlichen Oberschränke
(inkl. Tür) wegen Montage der Glasplatte
Gerät muss vor den Oberschränken
installiert werden, wenn diese tiefer als
370 mm sind
Maße in mm
≤ 370 (A)
≥ 5
(A)
(A)
(B)
E:
C:
B:
A:
Elektro – für Australien und Neuseeland
D: Gas – ab Oberkante Topfträger
Elektro
Steckdose
Abluftaustritt
Maße in mm
283
259
240
167
≥ 60
≥ 550
≥ 510
≥ 450 (C)
≥ 650 (D)
≥ 600 (E)
NEFF Collection:
D98IPT2Y5, D88IAN2Y5
Maße in mm
(1) Abluft
(2) Umluft
(3) Luftaustritt - Schlitze bei
Abluft nach unten montieren
min. 120 (1)
min. 10 (2)
580
505
257
247
900
53
(3)
635-965 (1)
635-1075 (2)
260
250
500
Bei Verwendung einer Rückwand
muss das Design des Gerätes
beachtet werden.
Maße in mm
326
20
367
Maße in mm
C:
B:
A:
Elektro – für Australien und Neuseeland
Gas – ab Oberkante Topfträger
Elektro
≥ 550 (A)
≥ 650 (B)
≥ 600 (C)
210
200
286
31
45
E:
C:
B:
Elektro – für Australien und Neuseeland
D: Gas – ab Oberkante Topfträger
Elektro
Steckdose
A: Abluftaustritt
Maße in mm
257
247
250
45
≥ 330
≥ 430
≥ 550 (C)
≥ 650 (D)
≥ 600 (E)
(A)
(A)
(B)
NEFF Collection:
D94BHM1S5, D95BHM4N0
Nennspannung bei diesen Geräten 220V/240 V Wechselstrom 50/60 Hz
WANDESSEN
DUNSTABZUG
155
