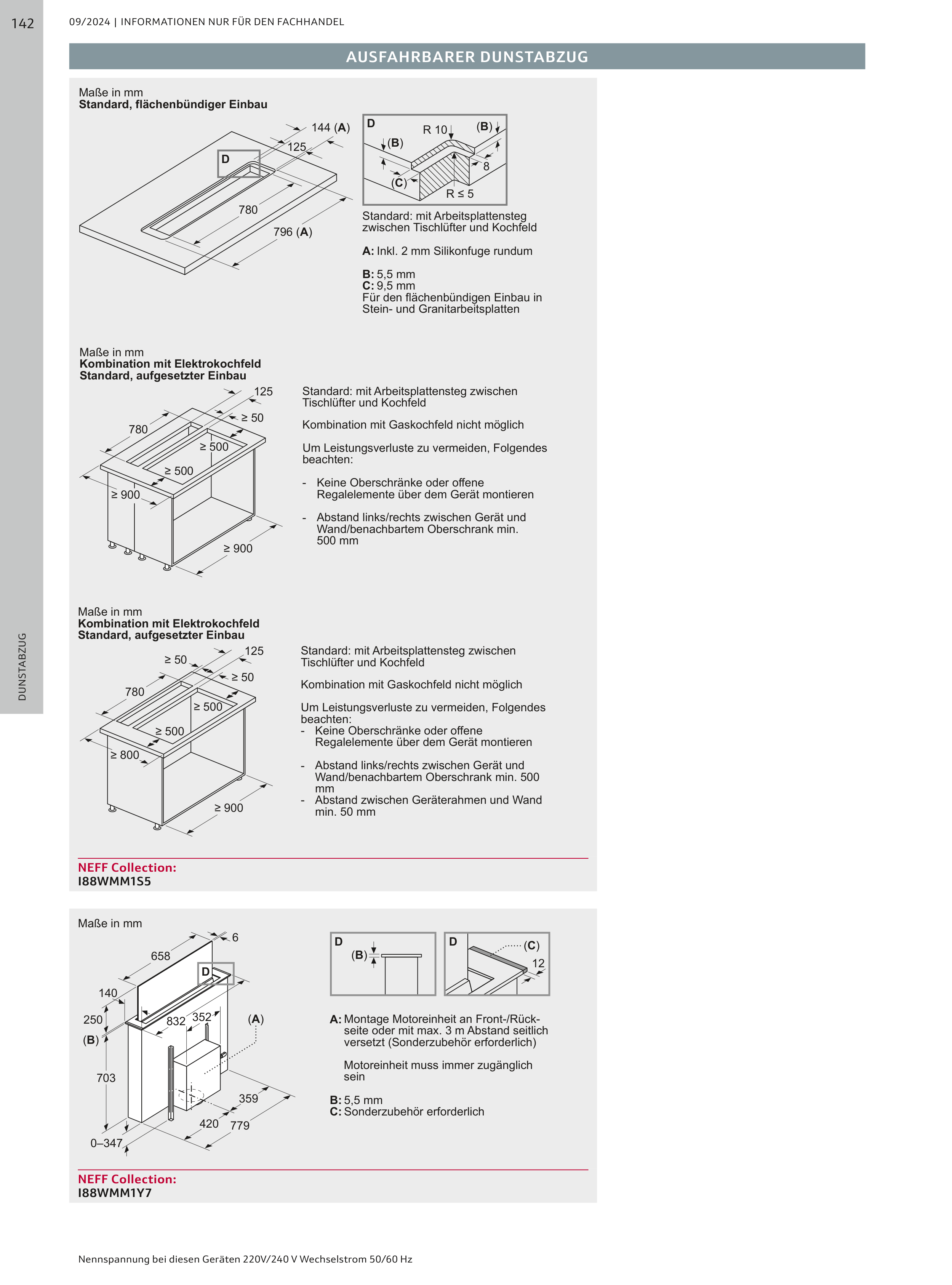

Standard, flächenbündiger Einbau
Maße in mm
C:
B:
A:
Für den flächenbündigen Einbau in
Stein- und Granitarbeitsplatten
9,5 mm
5,5 mm
Inkl. 2 mm Silikonfuge rundum
Standard: mit Arbeitsplattensteg
zwischen Tischlüfter und Kochfeld
(B)
(B)
(C)
R 10
R ≤ 5
8
780
796 (A)
144 (A)
D
125
D
-
Abstand zwischen Geräterahmen und Wand
min. 50 mm
Standard, aufgesetzter Einbau
Kombination mit Elektrokochfeld
Maße in mm
-
-
Abstand links/rechts zwischen Gerät und
Wand/benachbartem Oberschrank min. 500
mm
Keine Oberschränke oder offene
Regalelemente über dem Gerät montieren
Um Leistungsverluste zu vermeiden, Folgendes
beachten:
Kombination mit Gaskochfeld nicht möglich
Standard: mit Arbeitsplattensteg zwischen
Tischlüfter und Kochfeld
≥ 800
780
≥ 900
≥ 50
125
≥ 50
≥ 500
≥ 500
-
-
Abstand links/rechts zwischen Gerät und
Wand/benachbartem Oberschrank min.
500 mm
Keine Oberschränke oder offene
Regalelemente über dem Gerät montieren
Um Leistungsverluste zu vermeiden, Folgendes
beachten:
Kombination mit Gaskochfeld nicht möglich
Standard: mit Arbeitsplattensteg zwischen
Tischlüfter und Kochfeld
Standard, aufgesetzter Einbau
Kombination mit Elektrokochfeld
Maße in mm
780
≥ 900
≥ 50
125
≥ 900
≥ 500
≥ 500
C:
B:
A:
5,5 mm
Sonderzubehör erforderlich
Motoreinheit muss immer zugänglich
sein
Montage Motoreinheit an Front-/Rück-
seite oder mit max. 3 m Abstand seitlich
versetzt (Sonderzubehör erforderlich)
Maße in mm
6
12
140
832 352
779
359
420
658
(B)
(C)
D
D
D
703
0–347
(B)
(A)
250
NEFF Collection:
I88WMM1S5
NEFF Collection:
I88WMM1Y7
Nennspannung bei diesen Geräten 220V/240 V Wechselstrom 50/60 Hz
AUSFAHRBARER DUNSTABZUG
DUNSTABZUG
142
09/2024 | INFORMATIONEN NUR FÜR DEN FACHHANDEL
