B:
A:
5,5 mm
Motoreinheit muss immer zugänglich
sein
Montage Motoreinheit an Front-/Rück-
seite oder mit max. 3 m Abstand seitlich
versetzt (Sonderzubehör erforderlich)
Maße in mm
6
140
792 352
779
359
420
658
(B)
C
C
703
0-347
(B)
(A)
250
-
-
-
A:
Abstand zwischen Geräterahmen und
Wand min. 50 mm
Abstand links/rechts zwischen Gerät und
Wand/benachbartem Oberschrank min.
500 mm
Keine Oberschränke oder offene
Regalelemente über dem Gerät
montieren
Um Leistungsverluste zu vermeiden,
Folgendes beachten:
Kombination mit Gaskochfeld nicht möglich
Überstand Arbeitsplatte - Korpus
Nahtloser, flächenbündiger Einbau
Kombination mit Elektrokochfeld
Maße in mm
≥ 900
≥ 750
40
780+2
796±1
639+2
656±1
(A)
≥ 500
≥ 500
C:
B:
A:
Für den flächenbündigen Einbau in
Stein- und Granitarbeitsplatten
9,5 mm
6,5 mm
Inkl. 2 mm Silikonfuge rundum
Kombination mit Elektrokochfeld
Nahtloser, flächenbündiger Einbau
Maße in mm
(B)
(B)
(C)
R 10
R ≤ 5
8
D
780+2
796±1 (A)
639+2
656±1 (A)
D
Nahtloser, aufgesetzter Einbau
Kombination mit Elektrokochfeld
Maße in mm
-
-
A:
Abstand links/rechts zwischen Gerät und
Wand/benachbartem Oberschrank min.
500 mm
Keine Oberschränke oder offene
Regalelemente über dem Gerät
montieren
Um Leistungsverluste zu vermeiden,
Folgendes beachten:
Kombination mit Gaskochfeld nicht möglich
Überstand Arbeitsplatte - Korpus
780
≥ 900
643
≥ 900
≥ 500
≥ 500
40
(A)
NEFF Collection:
I88WMM1S5
Nennspannung bei diesen Geräten 220V/240 V Wechselstrom 50/60 Hz

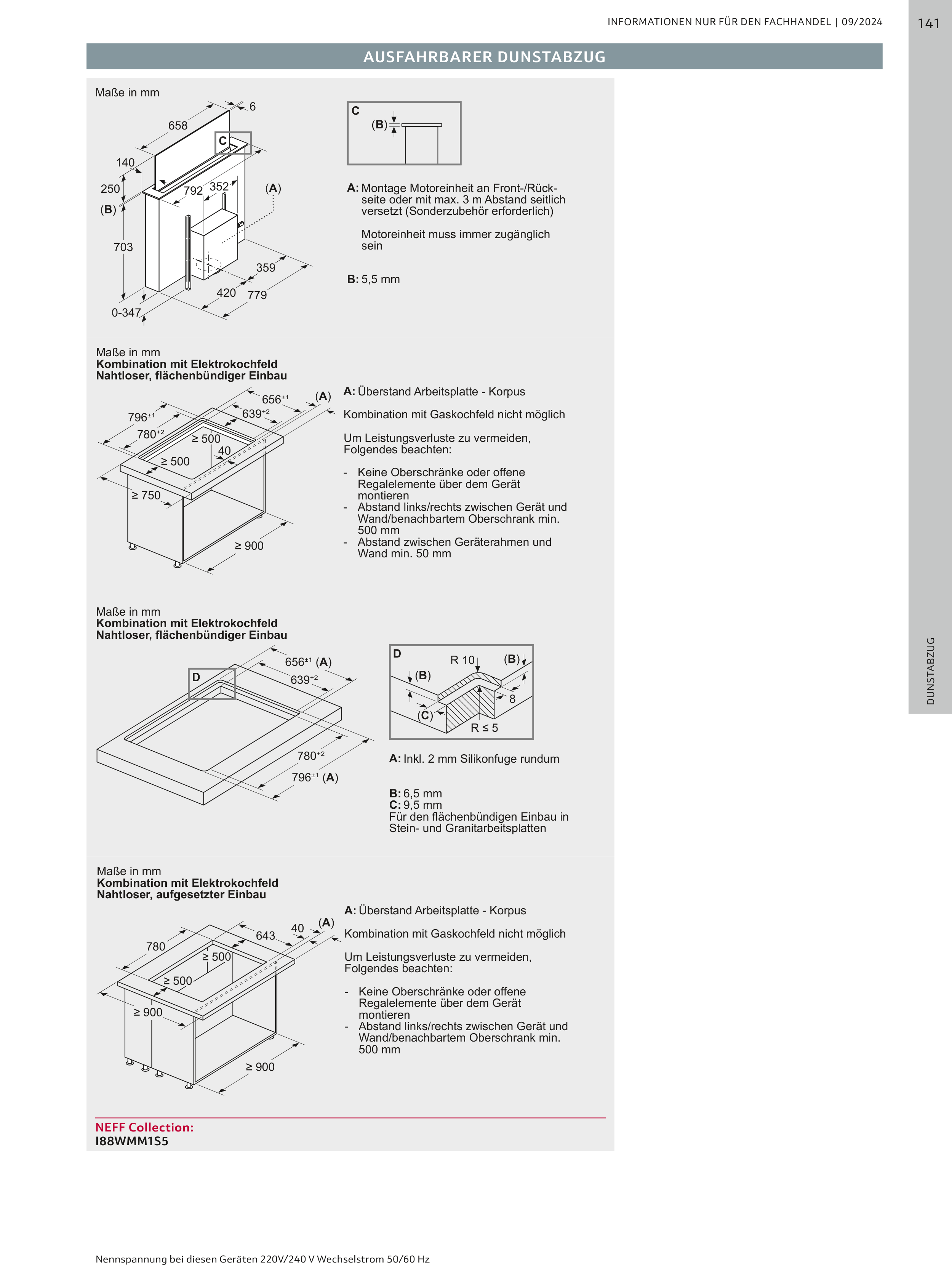

AUSFAHRBARER DUNSTABZUG
DUNSTABZUG
141
INFORMATIONEN NUR FÜR DEN FACHHANDEL | 09/2024
