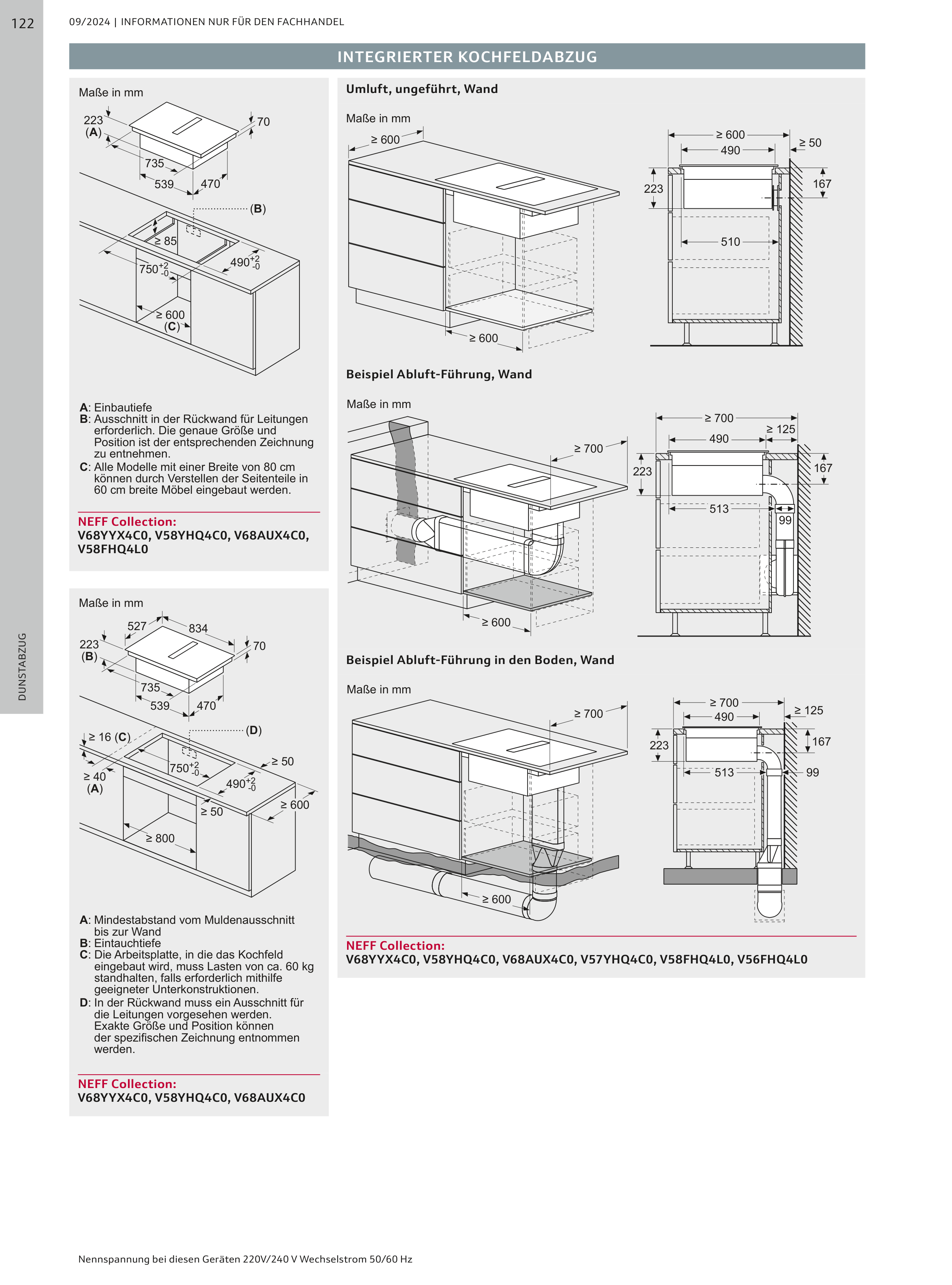

Maße in mm
A: Einbautiefe
B: Ausschnitt in der Rückwand für Leitungen
erforderlich. Die genaue Größe und
Position ist der entsprechenden Zeichnung
zu entnehmen.
C: Alle Modelle mit einer Breite von 80 cm
können durch Verstellen der Seitenteile in
60 cm breite Möbel eingebaut werden.
223
(A)
-0
750+2
-0
490+2
≥ 85
≥ 600
(C)
735
539
470
70
(B)
Maße in mm
≥ 600
≥ 600
490
510
223
167
≥ 600
≥ 50
Maße in mm
490
513
223
167
≥ 700
≥ 125
≥ 600
≥ 700
99
Maße in mm
490
513
223
167
≥ 700
≥ 125
≥ 600
≥ 700
99
Maße in mm
A: Mindestabstand vom Muldenausschnitt
bis zur Wand
B
:
: Eintauchtiefe
C Die Arbeitsplatte, in die das Kochfeld
eingebaut wird, muss Lasten von ca. 60 kg
standhalten, falls erforderlich mithilfe
geeigneter Unterkonstruktionen.
D: In der Rückwand muss ein Ausschnitt für
die Leitungen vorgesehen werden.
Exakte Größe und Position können
der spezifischen Zeichnung entnommen
werden.
223
(B)
-0
750+2
-0
490+2
≥ 40
(A)
≥ 16 (C)
≥ 50
≥ 600
≥ 800
≥ 50
834
735
527
539
470
70
(D)
Umluft, ungeführt, Wand
Beispiel Abluft-Führung, Wand
Beispiel Abluft-Führung in den Boden, Wand
NEFF Collection:
V68YYX4C0, V58YHQ4C0, V68AUX4C0, V57YHQ4C0, V58FHQ4L0, V56FHQ4L0
NEFF Collection:
V68YYX4C0, V58YHQ4C0, V68AUX4C0
NEFF Collection:
V68YYX4C0, V58YHQ4C0, V68AUX4C0,
V58FHQ4L0
Nennspannung bei diesen Geräten 220V/240 V Wechselstrom 50/60 Hz
INTEGRIERTER KOCHFELDABZUG
DUNSTABZUG
