* Unverbindliche Preisempfehlung des Herstellers inkl. gesetzlicher Mehrwertsteuer
** Slider wird nur bei ungeführter Umluft benötigt. Für die anderen Luftführungen findet er keine Anwendung und
kann entsorgt werden.

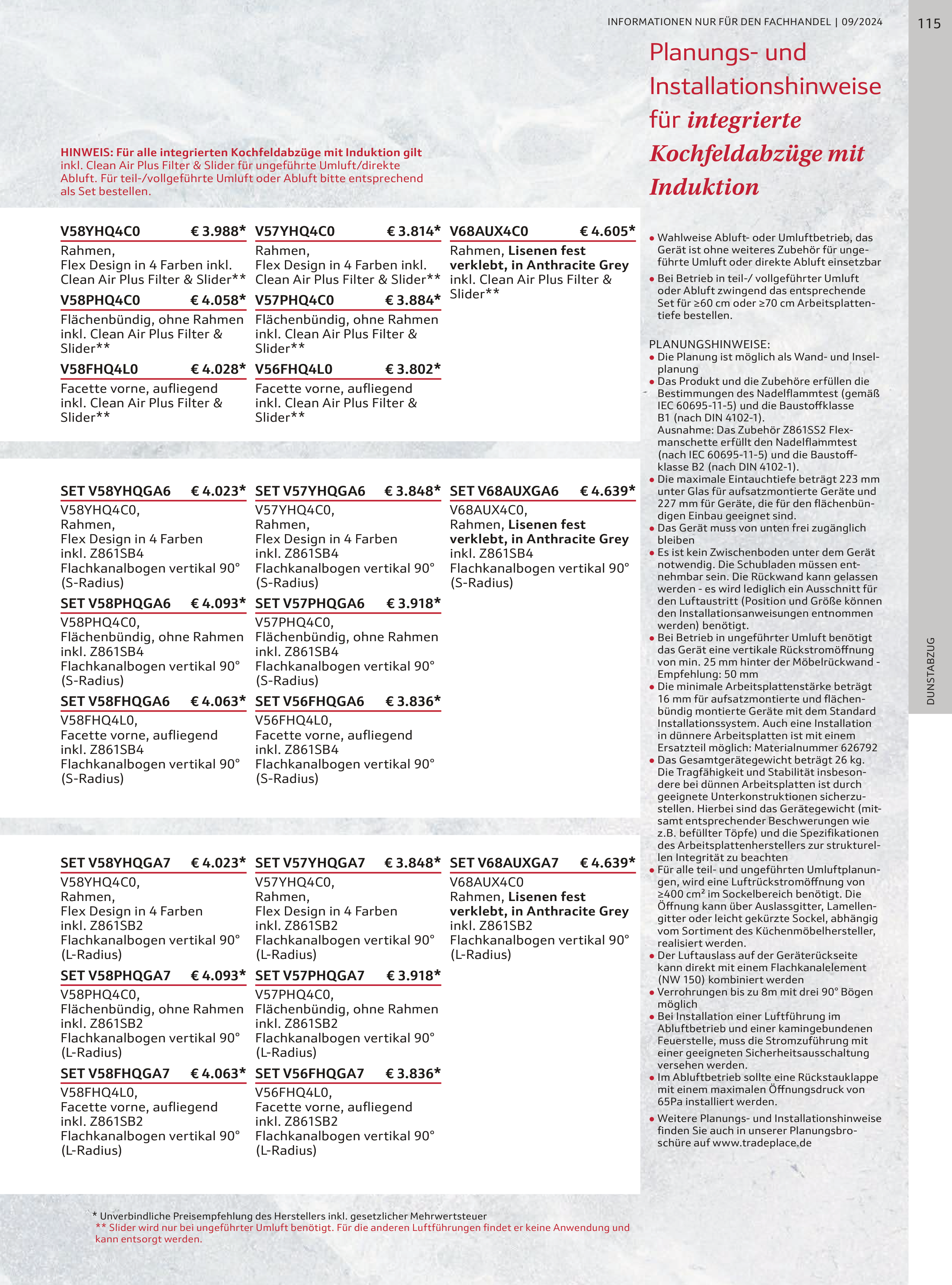

Planungs und
Installationshinweise
für integrierte
Kochfeldabzüge mit
Induktion
t Wahlweise Abluft oder Umluftbetrieb, das
Gerät ist ohne weiteres Zubehör für unge
führte Umluft oder direkte Abluft einsetzbar
t Bei Betrieb in teil/ vollgeführter Umluft
oder Abluft zwingend das entsprechende
Set für ≥60 cm oder ≥70 cm Arbeitsplatten
tiefe bestellen.
PLANUNGSHINWEISE:
t Die Planung ist möglich als Wand und Insel
planung
t Das Produkt und die Zubehöre erfüllen die
Bestimmungen des Nadelflammtest (gemäß
IEC 60695115) und die Baustoffklasse
B1 (nach DIN 41021).
Ausnahme: Das Zubehör Z861SS2 Flex
manschette erfüllt den Nadelflammtest
(nach IEC 60695115) und die Baustoff
klasse B2 (nach DIN 41021).
t Die maximale Eintauchtiefe beträgt 223 mm
unter Glas für aufsatzmontierte Geräte und
227 mm für Geräte, die für den flächenbün
digen Einbau geeignet sind.
t Das Gerät muss von unten frei zugänglich
bleiben
t Es ist kein Zwischenboden unter dem Gerät
notwendig. Die Schubladen müssen ent
nehmbar sein. Die Rückwand kann gelassen
werden es wird lediglich ein Ausschnitt für
den Luftaustritt (Position und Größe können
den Installationsanweisungen entnommen
werden) benötigt.
t Bei Betrieb in ungeführter Umluft benötigt
das Gerät eine vertikale Rückstromöffnung
von min. 25 mm hinter der Möbelrückwand
Empfehlung: 50 mm
t Die minimale Arbeitsplattenstärke beträgt
16 mm für aufsatzmontierte und flächen
bündig montierte Geräte mit dem Standard
Installationssystem. Auch eine Installation
in dünnere Arbeitsplatten ist mit einem
Ersatzteil möglich: Materialnummer 626792
t Das Gesamtgerätegewicht beträgt 26 kg.
Die Tragfähigkeit und Stabilität insbeson
dere bei dünnen Arbeitsplatten ist durch
geeignete Unterkonstruktionen sicherzu
stellen. Hierbei sind das Gerätegewicht (mit
samt entsprechender Beschwerungen wie
z.B. befüllter Töpfe) und die Spezifikationen
des Arbeitsplattenherstellers zur strukturel
len Integrität zu beachten
t Für alle teil und ungeführten Umluftplanun
gen, wird eine Luftrückstromöffnung von
≥400 cm² im Sockelbereich benötigt. Die
Öffnung kann über Auslassgitter, Lamellen
gitter oder leicht gekürzte Sockel, abhängig
vom Sortiment des Küchenmöbelhersteller,
realisiert werden.
t Der Luftauslass auf der Geräterückseite
kann direkt mit einem Flachkanalelement
(NW 150) kombiniert werden
t Verrohrungen bis zu 8m mit drei 90° Bögen
möglich
t Bei Installation einer Luftführung im
Abluftbetrieb und einer kamingebundenen
Feuerstelle, muss die Stromzuführung mit
einer geeigneten Sicherheitsausschaltung
versehen werden.
t Im Abluftbetrieb sollte eine Rückstauklappe
mit einem maximalen Öffnungsdruck von
65Pa installiert werden.
t Weitere Planungs und Installationshinweise
finden Sie auch in unserer Planungsbro
schüre auf www.tradeplace.de
V58YHQ4C0
€ 3.988*
Rahmen,
Flex Design in 4 Farben inkl.
Clean Air Plus Filter & Slider**
V58PHQ4C0
€ 4.058*
Flächenbündig, ohne Rahmen
inkl. Clean Air Plus Filter &
Slider**
V58FHQ4L0
€ 4.028*
Facette vorne, aufliegend
inkl. Clean Air Plus Filter &
Slider**
V57YHQ4C0
€ 3.814*
Rahmen,
Flex Design in 4 Farben inkl.
Clean Air Plus Filter & Slider**
V57PHQ4C0
€ 3.884*
Flächenbündig, ohne Rahmen
inkl. Clean Air Plus Filter &
Slider**
V56FHQ4L0
€ 3.802*
Facette vorne, aufliegend
inkl. Clean Air Plus Filter &
Slider**
V68AUX4C0
€ 4.605*
Rahmen, Lisenen fest
verklebt, in Anthracite Grey
inkl. Clean Air Plus Filter &
Slider**
SET V68AUXGA7
€ 4.639*
V68AUX4C0
Rahmen, Lisenen fest
verklebt, in Anthracite Grey
inkl. Z861SB2
Flachkanalbogen vertikal 90°
(LRadius)
SET V68AUXGA6
€ 4.639*
V68AUX4C0,
Rahmen, Lisenen fest
verklebt, in Anthracite Grey
inkl. Z861SB4
Flachkanalbogen vertikal 90°
(SRadius)
SET V58YHQGA6
€ 4.023*
V58YHQ4C0,
Rahmen,
Flex Design in 4 Farben
inkl. Z861SB4
Flachkanalbogen vertikal 90°
(SRadius)
SET V58PHQGA6
€ 4.093*
V58PHQ4C0,
Flächenbündig, ohne Rahmen
inkl. Z861SB4
Flachkanalbogen vertikal 90°
(SRadius)
SET V58FHQGA6
€ 4.063*
V58FHQ4L0,
Facette vorne, aufliegend
inkl. Z861SB4
Flachkanalbogen vertikal 90°
(SRadius)
SET V57YHQGA6
€ 3.848*
V57YHQ4C0,
Rahmen,
Flex Design in 4 Farben
inkl. Z861SB4
Flachkanalbogen vertikal 90°
(SRadius)
SET V57PHQGA6
€ 3.918*
V57PHQ4C0,
Flächenbündig, ohne Rahmen
inkl. Z861SB4
Flachkanalbogen vertikal 90°
(SRadius)
SET V56FHQGA6
€ 3.836*
V56FHQ4L0,
Facette vorne, aufliegend
inkl. Z861SB4
Flachkanalbogen vertikal 90°
(SRadius)
SET V58YHQGA7
€ 4.023*
V58YHQ4C0,
Rahmen,
Flex Design in 4 Farben
inkl. Z861SB2
Flachkanalbogen vertikal 90°
(LRadius)
SET V58PHQGA7
€ 4.093*
V58PHQ4C0,
Flächenbündig, ohne Rahmen
inkl. Z861SB2
Flachkanalbogen vertikal 90°
(LRadius)
SET V58FHQGA7
€ 4.063*
V58FHQ4L0,
Facette vorne, aufliegend
inkl. Z861SB2
Flachkanalbogen vertikal 90°
(LRadius)
SET V57YHQGA7
€ 3.848*
V57YHQ4C0,
Rahmen,
Flex Design in 4 Farben
inkl. Z861SB2
Flachkanalbogen vertikal 90°
(LRadius)
SET V57PHQGA7
€ 3.918*
V57PHQ4C0,
Flächenbündig, ohne Rahmen
inkl. Z861SB2
Flachkanalbogen vertikal 90°
(LRadius)
SET V56FHQGA7
€ 3.836*
V56FHQ4L0,
Facette vorne, aufliegend
inkl. Z861SB2
Flachkanalbogen vertikal 90°
(LRadius)
HINWEIS: Für alle integrierten Kochfeldabzüge mit Induktion gilt
inkl. Clean Air Plus Filter & Slider für ungeführte Umluft/direkte
Abluft. Für teil/vollgeführte Umluft oder Abluft bitte entsprechend
als Set bestellen.
DUNSTABZUG
115
INFORMATIONEN NUR FÜR DEN FACHHANDEL | 09/2024
