35
52
36
43
min 50
4142 + 4081
105 min - 195 max
36
43
min 120
IL SISTEMA PER TENDE A BANDE VERTICALI
Il sistema a bande verticali è un prodotto molto versatile che si presta
a numerose applicazioni sia in ambenti domestici che in ambienti
professionali. Si tratta di una soluzione di impatto estetico originale che è
adatta alle più diverse esigenze architettoniche.
La larghezza dei teli che il sistema adotta di serie sono 89 mm (3,5 inches)
e 127 mm (5,0 inches) ma è possibile realizzare teli di diversa larghezza.
Le tende a bande verticali rappresentano una soluzione ottimale per
modulare la luminosità e creare i più differenti effetti luminosi e, inoltre,
contribuiscono a ridurre il problema del calore all’interno dell’ambiente.
THE VERTICAL BLINDS SYSTEM
The vertical blinds system is a very versatile product that lends itself to
many applications in both domestic and professional environments. The
vertical blinds system is a solution of the original aesthetic impact that is
suitable for different architectural requirements.
The width of the slats that the system is fitted as standard are 89 mm (3.5
inches) and 127 mm (5 inches) but it is possible to realize slats of different
width.
The vertical blinds systems also represent an optimal solution to modulate
the brightness and to create many different lighting effects and also help
to reduce the problem of heat in the environment.
UNA GAMMA COMPLETA
Performance e qualità, da sempre, sono le priorità nelle tende tecniche
Mottura. La gamma è: Dual 359 - sistema a doppio comando per
orientamento e traslazione dei teli. Mono 3371/2 - sistema monocomando
curvabile con azionamento a catenella. Mono 3371/3 - sistema
monocomando curvabile con azionamento ad arganello. Mono 3371/4 -
sistema monocomando curvabile con azionamento a motore.
A FULL RANGE
Performance and quality, as always, the priorities in Mottura technological
systems. The offered range is: Dual 359 - Chain/cord operating system for
slats tilting and opening/closing. Mono 3371/2 - bendable monocontrol
chain operating system. Mono 3371/3 - bendable monocontrol winch
operating system. Mono 3371/4 - bendable monocontrol electrical
operating system.
SOLUZIONI
Dual e Mono possono essere realizzate in numerose configurazioni
diritte, inclinate o curve allo scopo di adattarsi alle più diverse soluzioni
architettoniche.
APPLICATIONS
Dual Mono and can be produced in numerous configurations, straight,
inclined or curved in order to adapt to different architectural solutions.
HOME AUTOMATION
M2Net è la soluzione sviluppata da Mottura per la gestione dell’Home
Automation. Mono 3371/4 è un sistema M2Net compatibile. L’elettronica
di gestione è stata sviluppata per l’impiego del sistema 3371/4 in reti
digitali wireless o by wire con scambio bidirezionale, tra attuatore e
dispositivo di comando.
HOME AUTOMATION
M2Net Is the solution developed by Mottura for Home Automation Control.
Mono 3371/4 is a system M2Net compatible. The control electronics
have been developed to use Mono in wireless digital network or by wire
with bi-directional exchange, between actuator and control device. Mono
systems can be connected by a bus digital line operated by wire or PC.
M2Net. L’evoluzione tecnologica dell’Home
Automation secondo Mottura.
Mono 3371/4 è azionato da un attuatore digitale alimentato
a 90-250 Vac e frequenza 50-60Hz. L’attuatore digitale è
caratterizzato da un motoriduttore a 24Vdc con encoder
integrato controllato da una scheda elettronica dotata di
alimentatore switching, processore di gestione e ricevitore
radio bidirezionale 868/915 Mhz integrato. Il suo software di
gestione permette il controllo della movimentazione e della
velocità di traslazione.
Mono 3371/4 adotta il protocollo di comunicazione M2Net
che permette al sistema di dialogare in ambiente wireless
Mottura.
Il protocollo bidirezionale M2Net è il fulcro della
comunicazione tra i sistemi Mottura e l’utilizzatore,
garantendo l’avvenuta esecuzione del comando in remoto.
Mono 3371/4 è un prodotto a basso consumo. Il suo motore
digitale garantisce un risparmio energetico del 70% rispetto
ai sistemi 230 Vac.
M2Net. Technological Evolution of Home
Automation by Mottura.
Mono 3371/4 is driven by a digital actuator supply with
tension 90-250 Vac and frequency of 50-60Hz.
The digital actuator is characterized by a gearmotor 24
Vdc with integrated encoder controlled by an electronic
mainboard equipped with a switching power supply, control
processors and two-way radio receiver 868/915 Mhz
integrated.
Its software allows control of handling and speed.
Mono 3371/4 adopts M2Net communication protocol that
allows the system to communicate in Mottura wireless
environment.
The two way protocol M2Net is the hub of communications
between Mottura systems and the customer, ensuring the
successful execution of the command remotely.
Mono 3371/4 is an energy saving device. The motor is able to
save up to 70% of energy comparing to the 230 Vac systems.
Dual e Mono

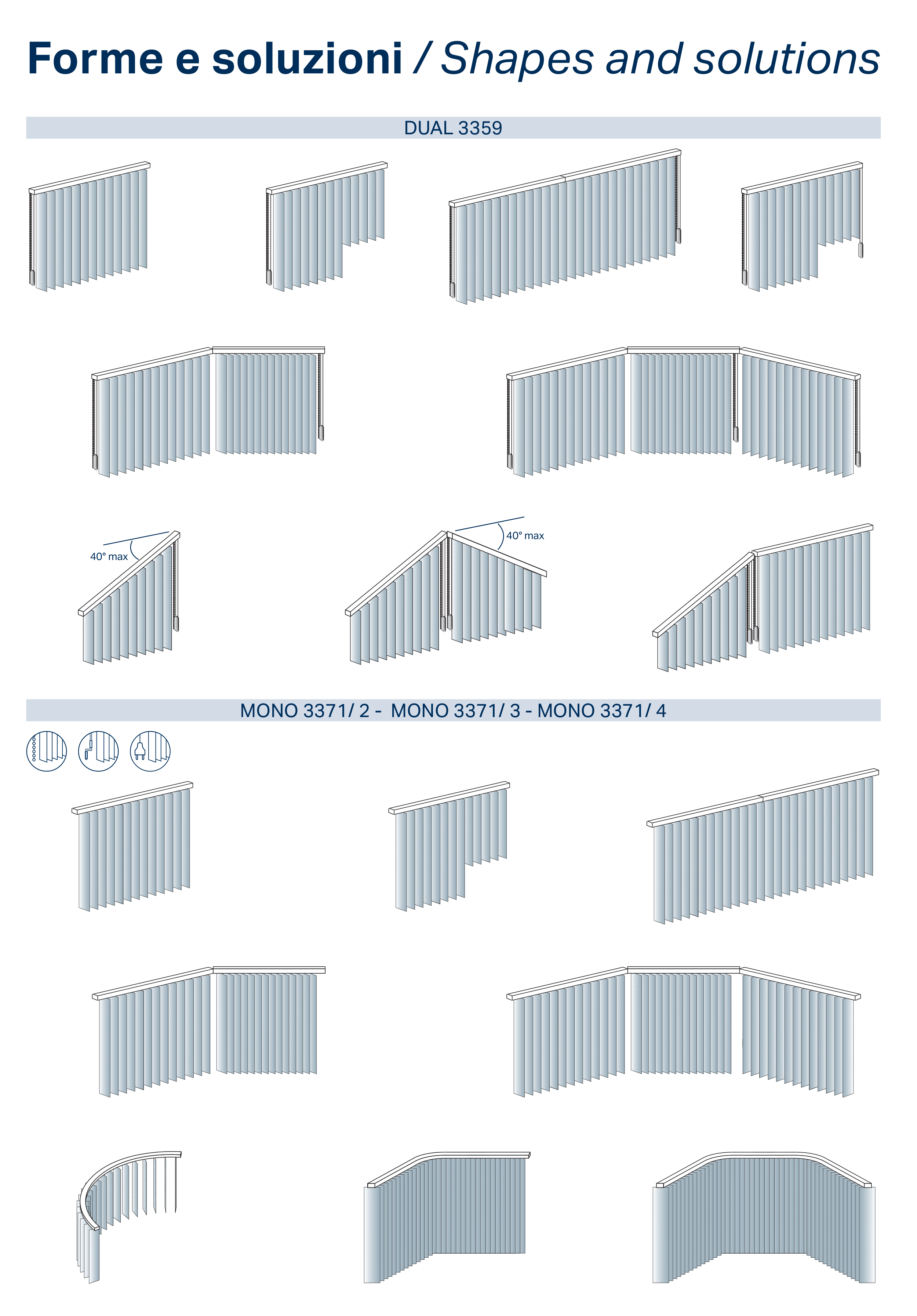

Forme e soluzioni / Shapes and solutions
Aperture / Openings
Installazioni / Installations
DUAL 3359 - MONO 3371/2 - MONO 3371/3 - MONO 3371/4
DUAL 3359
MONO 3371/ 2 - MONO 3371/ 3
MONO 3371/ 4
3611
3612
26
29
3611 + 4142
3612 + 4142
235 max
110 min (89 mm)
130 min (127 mm)
235 max
110 min (89 mm)
130 min (127 mm)
26
29
50 min (89 mm)
70 min (127 mm)
50 min (89 mm)
70 min (127 mm)
9
38
9
35
3612
3611
40° max
40° max
DUAL 3359
MONO 3371/ 2 - MONO 3371/ 3 - MONO 3371/ 4
DUAL 3359
MONO 3371/2
MONO 3371/3
MONO 3371/4
