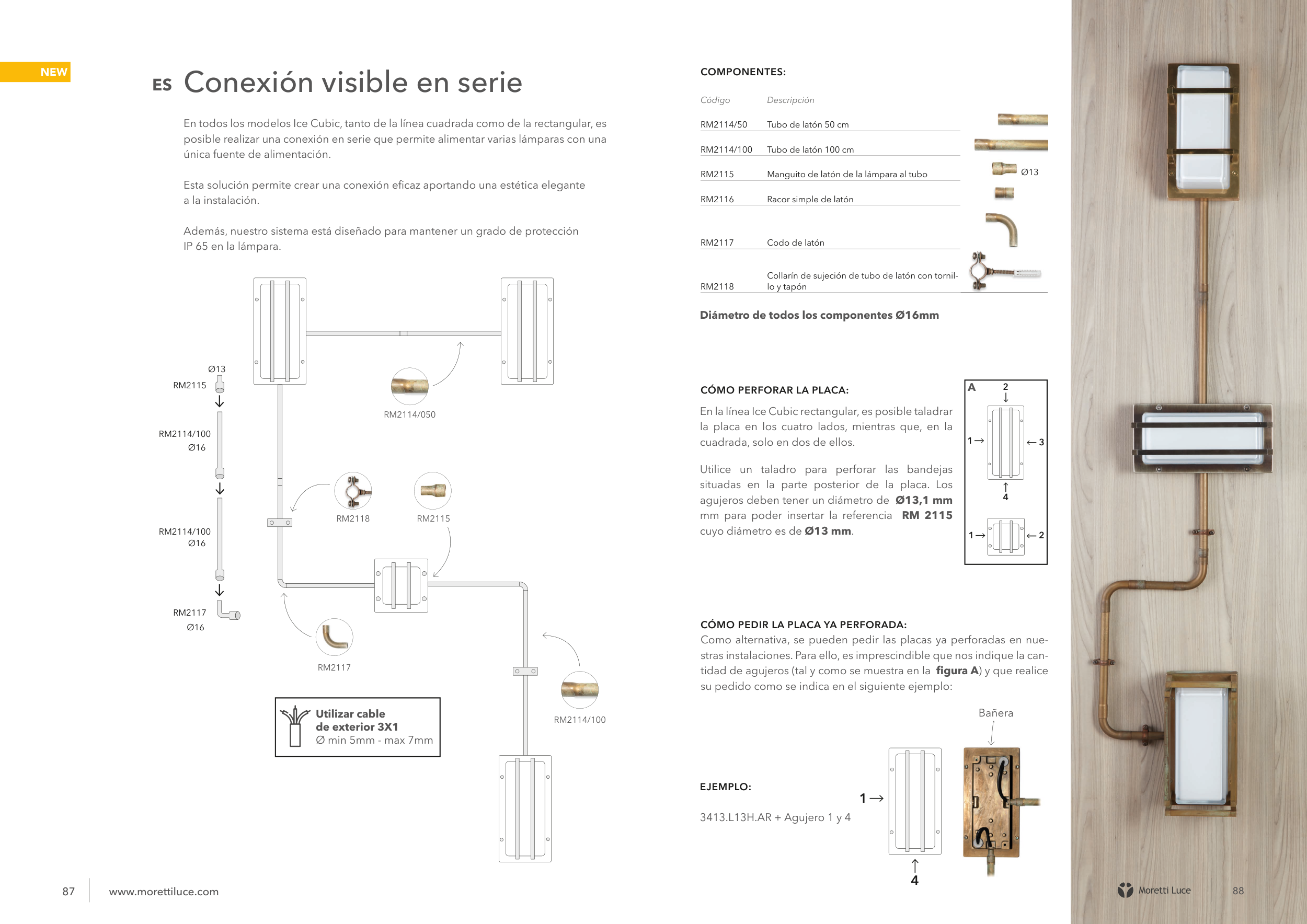

Conexión visible en serie
En todos los modelos Ice Cubic, tanto de la línea cuadrada como de la rectangular, es
posible realizar una conexión en serie que permite alimentar varias lámparas con una
única fuente de alimentación.
Esta solución permite crear una conexión eficaz aportando una estética elegante
a la instalación.
Además, nuestro sistema está diseñado para mantener un grado de protección
IP 65 en la lámpara.
COMPONENTES:
Código
Descripción
RM2114/50
Tubo de latón 50 cm
RM2114/100
Tubo de latón 100 cm
RM2115
Manguito de latón de la lámpara al tubo
RM2116
Racor simple de latón
RM2117
Codo de latón
RM2118
Collarín de sujeción de tubo de latón con tornil-
lo y tapón
NEW
CÓMO PERFORAR LA PLACA:
En la línea Ice Cubic rectangular, es posible taladrar
la placa en los cuatro lados, mientras que, en la
cuadrada, solo en dos de ellos.
Utilice un taladro para perforar las bandejas
situadas en la parte posterior de la placa. Los
agujeros deben tener un diámetro de Ø13,1 mm
mm para poder insertar la referencia RM 2115
cuyo diámetro es de Ø13 mm.
RM2114/050
RM2117
RM2114/100
RM2115
RM2118
1
2
3
4
1
2
EJEMPLO:
3413.L13H.AR + Agujero 1 y 4
1
4
Bañera
CÓMO PEDIR LA PLACA YA PERFORADA:
Como alternativa, se pueden pedir las placas ya perforadas en nue-
stras instalaciones. Para ello, es imprescindible que nos indique la can-
tidad de agujeros (tal y como se muestra en la figura A) y que realice
su pedido como se indica en el siguiente ejemplo:
A
Ø13
Ø16
Ø16
Ø16
RM2114/100
RM2114/100
Ø13
RM2117
Utilizar cable
de exterior 3X1
Ø min 5mm - max 7mm
Diámetro de todos los componentes Ø16mm
RM2115
ES
87
