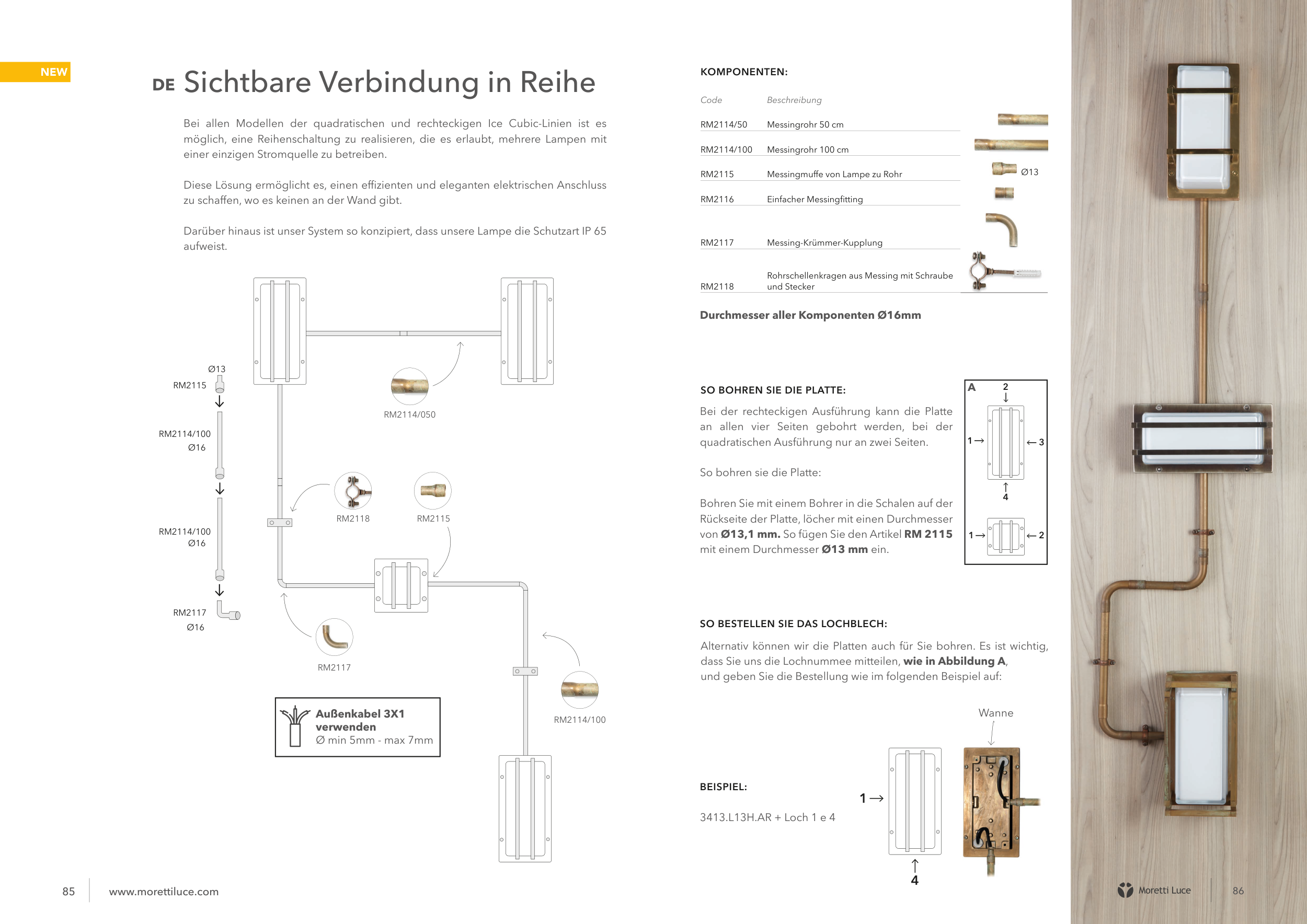

Sichtbare Verbindung in Reihe
Bei allen Modellen der quadratischen und rechteckigen Ice Cubic-Linien ist es
möglich, eine Reihenschaltung zu realisieren, die es erlaubt, mehrere Lampen mit
einer einzigen Stromquelle zu betreiben.
Diese Lösung ermöglicht es, einen effizienten und eleganten elektrischen Anschluss
zu schaffen, wo es keinen an der Wand gibt.
Darüber hinaus ist unser System so konzipiert, dass unsere Lampe die Schutzart IP 65
aufweist.
KOMPONENTEN:
Code
Beschreibung
RM2114/50
Messingrohr 50 cm
RM2114/100
Messingrohr 100 cm
RM2115
Messingmuffe von Lampe zu Rohr
RM2116
Einfacher Messingfitting
RM2117
Messing-Krümmer-Kupplung
RM2118
Rohrschellenkragen aus Messing mit Schraube
und Stecker
NEW
SO BOHREN SIE DIE PLATTE:
Bei der rechteckigen Ausführung kann die Platte
an allen vier Seiten gebohrt werden, bei der
quadratischen Ausführung nur an zwei Seiten.
So bohren sie die Platte:
Bohren Sie mit einem Bohrer in die Schalen auf der
Rückseite der Platte, löcher mit einen Durchmesser
von Ø13,1 mm. So fügen Sie den Artikel RM 2115
mit einem Durchmesser Ø13 mm ein.
RM2114/050
RM2117
RM2114/100
RM2115
RM2118
1
2
3
4
1
2
BEISPIEL:
3413.L13H.AR + Loch 1 e 4
1
4
Wanne
SO BESTELLEN SIE DAS LOCHBLECH:
Alternativ können wir die Platten auch für Sie bohren. Es ist wichtig,
dass Sie uns die Lochnummee mitteilen, wie in Abbildung A,
und geben Sie die Bestellung wie im folgenden Beispiel auf:
A
Ø13
Ø16
Ø16
Ø16
RM2114/100
RM2114/100
Ø13
RM2117
Außenkabel 3X1
verwenden
Ø min 5mm - max 7mm
Durchmesser aller Komponenten Ø16mm
RM2115
DE
85
86
www.morettiluce.com
