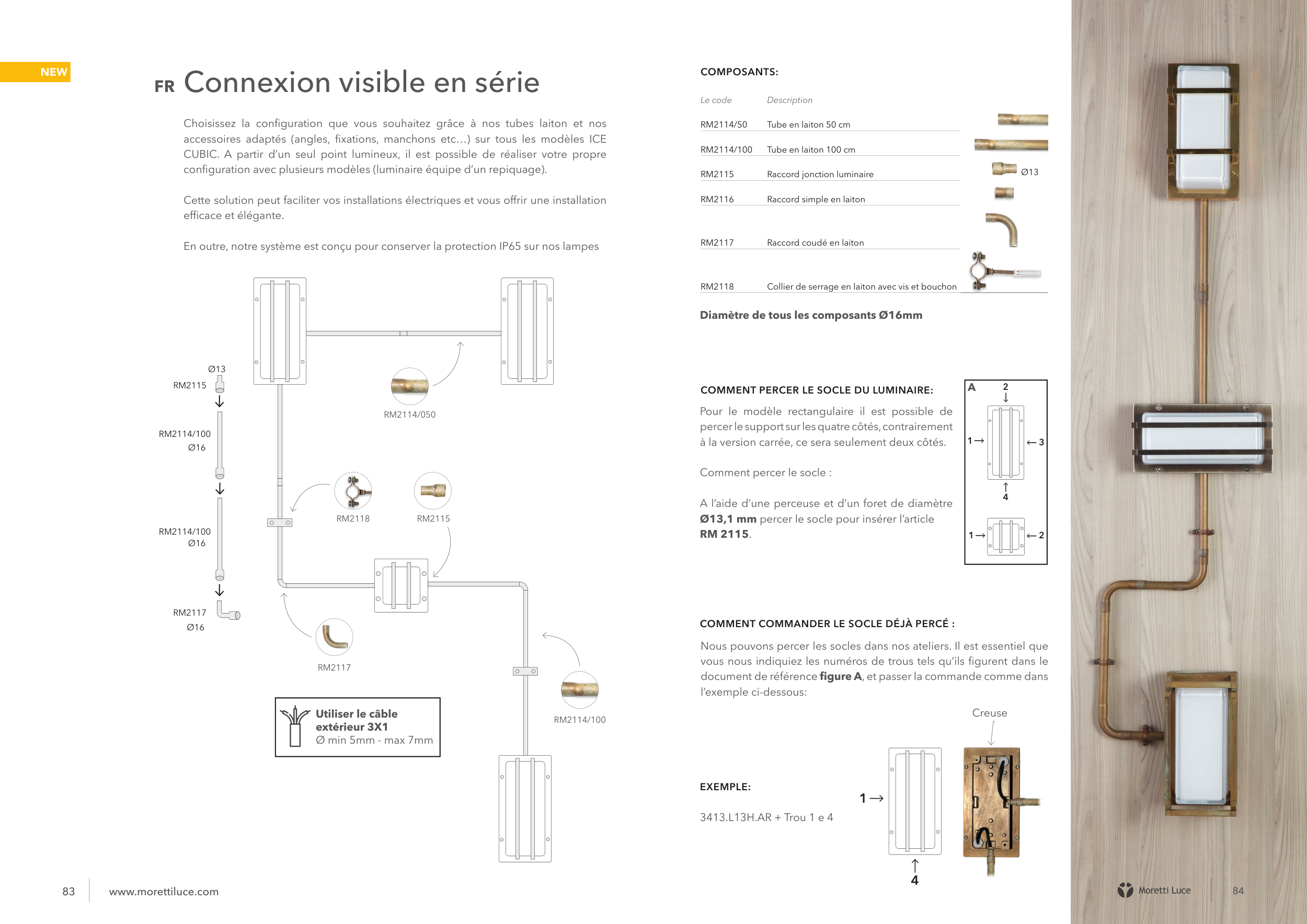

Connexion visible en série
Choisissez la configuration que vous souhaitez grâce à nos tubes laiton et nos
accessoires adaptés (angles, fixations, manchons etc…) sur tous les modèles ICE
CUBIC. A partir d’un seul point lumineux, il est possible de réaliser votre propre
configuration avec plusieurs modèles (luminaire équipe d’un repiquage).
Cette solution peut faciliter vos installations électriques et vous offrir une installation
efficace et élégante.
En outre, notre système est conçu pour conserver la protection IP65 sur nos lampes
COMPOSANTS:
Le code
Description
RM2114/50
Tube en laiton 50 cm
RM2114/100
Tube en laiton 100 cm
RM2115
Raccord jonction luminaire
RM2116
Raccord simple en laiton
RM2117
Raccord coudé en laiton
RM2118
Collier de serrage en laiton avec vis et bouchon
NEW
COMMENT PERCER LE SOCLE DU LUMINAIRE:
Pour le modèle rectangulaire il est possible de
percer le support sur les quatre côtés, contrairement
à la version carrée, ce sera seulement deux côtés.
Comment percer le socle :
A l’aide d’une perceuse et d’un foret de diamètre
Ø13,1 mm percer le socle pour insérer l’article
RM 2115.
RM2114/050
RM2117
RM2114/100
RM2115
RM2118
1
2
3
4
1
2
EXEMPLE:
3413.L13H.AR + Trou 1 e 4
1
4
Creuse
COMMENT COMMANDER LE SOCLE DÉJÀ PERCÉ :
Nous pouvons percer les socles dans nos ateliers. Il est essentiel que
vous nous indiquiez les numéros de trous tels qu’ils figurent dans le
document de référence figure A, et passer la commande comme dans
l’exemple ci-dessous:
A
Ø13
Ø16
Ø16
Ø16
RM2114/100
RM2114/100
Ø13
RM2117
Utiliser le câble
extérieur 3X1
Ø min 5mm - max 7mm
Diamètre de tous les composants Ø16mm
RM2115
FR
83
