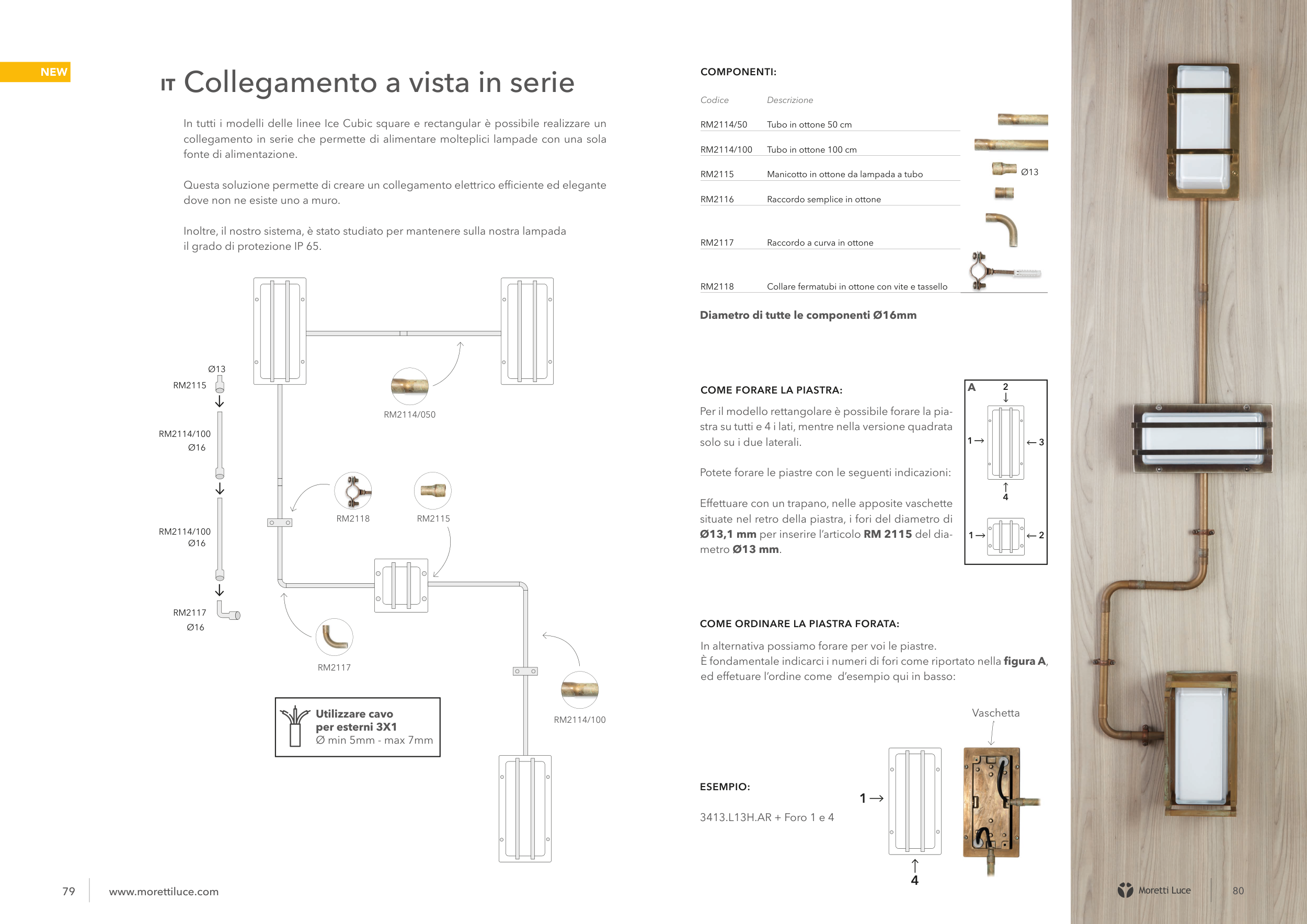

Collegamento a vista in serie
In tutti i modelli delle linee Ice Cubic square e rectangular è possibile realizzare un
collegamento in serie che permette di alimentare molteplici lampade con una sola
fonte di alimentazione.
Questa soluzione permette di creare un collegamento elettrico efficiente ed elegante
dove non ne esiste uno a muro.
Inoltre, il nostro sistema, è stato studiato per mantenere sulla nostra lampada
il grado di protezione IP 65.
COMPONENTI:
Codice
Descrizione
RM2114/50
Tubo in ottone 50 cm
RM2114/100
Tubo in ottone 100 cm
RM2115
Manicotto in ottone da lampada a tubo
RM2116
Raccordo semplice in ottone
RM2117
Raccordo a curva in ottone
RM2118
Collare fermatubi in ottone con vite e tassello
NEW
COME FORARE LA PIASTRA:
Per il modello rettangolare è possibile forare la pia-
stra su tutti e 4 i lati, mentre nella versione quadrata
solo su i due laterali.
Potete forare le piastre con le seguenti indicazioni:
Effettuare con un trapano, nelle apposite vaschette
situate nel retro della piastra, i fori del diametro di
Ø13,1 mm per inserire l’articolo RM 2115 del dia-
metro Ø13 mm.
RM2114/050
RM2117
RM2114/100
RM2115
RM2118
1
2
3
4
1
2
ESEMPIO:
3413.L13H.AR + Foro 1 e 4
1
4
Vaschetta
COME ORDINARE LA PIASTRA FORATA:
In alternativa possiamo forare per voi le piastre.
È fondamentale indicarci i numeri di fori come riportato nella figura A,
ed effetuare l’ordine come d’esempio qui in basso:
A
Ø13
Ø16
Ø16
Ø16
RM2114/100
RM2114/100
Ø13
RM2117
Utilizzare cavo
per esterni 3X1
Ø min 5mm - max 7mm
Diametro di tutte le componenti Ø16mm
