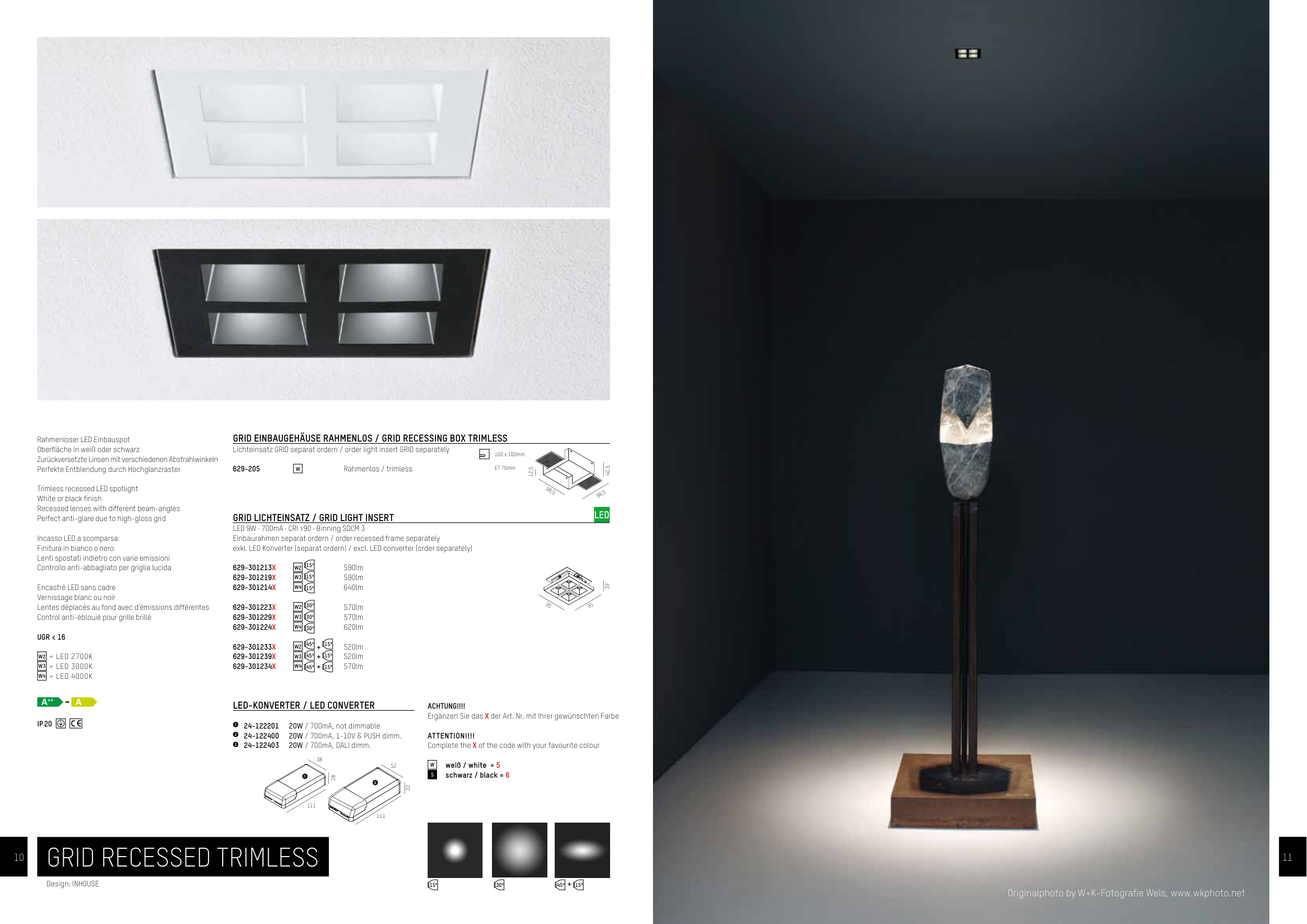

GRID RECESSED TRIMLESS
Design: INHOUSE
Rahmenloser LED Einbauspot
Oberfläche in weiß oder schwarz
Zurückversetzte Linsen mit verschiedenen Abstrahlwinkeln
Perfekte Entblendung durch Hochglanzraster
Trimless recessed LED spotlight
White or black finish
Recessed lenses with different beam-angles
Perfect anti-glare due to high-gloss grid
Incasso LED a scomparsa
Finitura in bianco o nero
Lenti spostati indietro con varie emissioni
Controllo anti-abbagliato per griglia lucida
Encastré LED sans cadre
Vernissage blanc ou noir
Lentes déplacés au fond avec d‘émissions différentes
Control anti-éblouié pour grille brillé
UGR < 16
W2 = LED 2700K
W3 = LED 3000K
W4 = LED 4000K
A
A++
IP 20
ACHTUNG!!!!
Ergänzen Sie das X der Art. Nr. mit Ihrer gewünschten Farbe
ATTENTION!!!!
Complete the X of the code with your favourite colour
W weiß / white = 5
S schwarz / black = 6
GRID LICHTEINSATZ / GRID LIGHT INSERT
LED 9W · 700mA · CRI >90 · Binning SDCM 3
Einbaurahmen separat ordern / order recessed frame separately
exkl. LED Konverter (separat ordern) / excl. LED converter (order separately)
629-301213X
W2 15º
590lm
629-301219X
W3 15º
590lm
629-301214X
W4 15º
640lm
629-301223X
W2 30º
570lm
629-301229X
W3 30º
570lm
629-301224X
W4 30º
620lm
629-301233X
W2 45º + 15º
520lm
629-301239X
W3 45º + 15º
520lm
629-301234X
W4 45º + 15º
570lm
GRID EINBAUGEHÄUSE RAHMENLOS / GRID RECESSING BOX TRIMLESS
Lichteinsatz GRID separat ordern / order light insert GRID separately
629-205
W
Rahmenlos / trimless
15º
30º
45º + 15º
38
28
111
52
22
111
LED-KONVERTER / LED CONVERTER
1 24-122201
20W / 700mA, not dimmable
2 24-122400
20W / 700mA, 1-10V & PUSH dimm.
2 24-122403
20W / 700mA, DALI dimm.
1
2
95
98,5
95
39
40,5
12,5
98,5
Originalphoto by W+K-Fotografie Wels, www.wkphoto.net
100 x 100mm
ET 70mm
11
10
11
10
