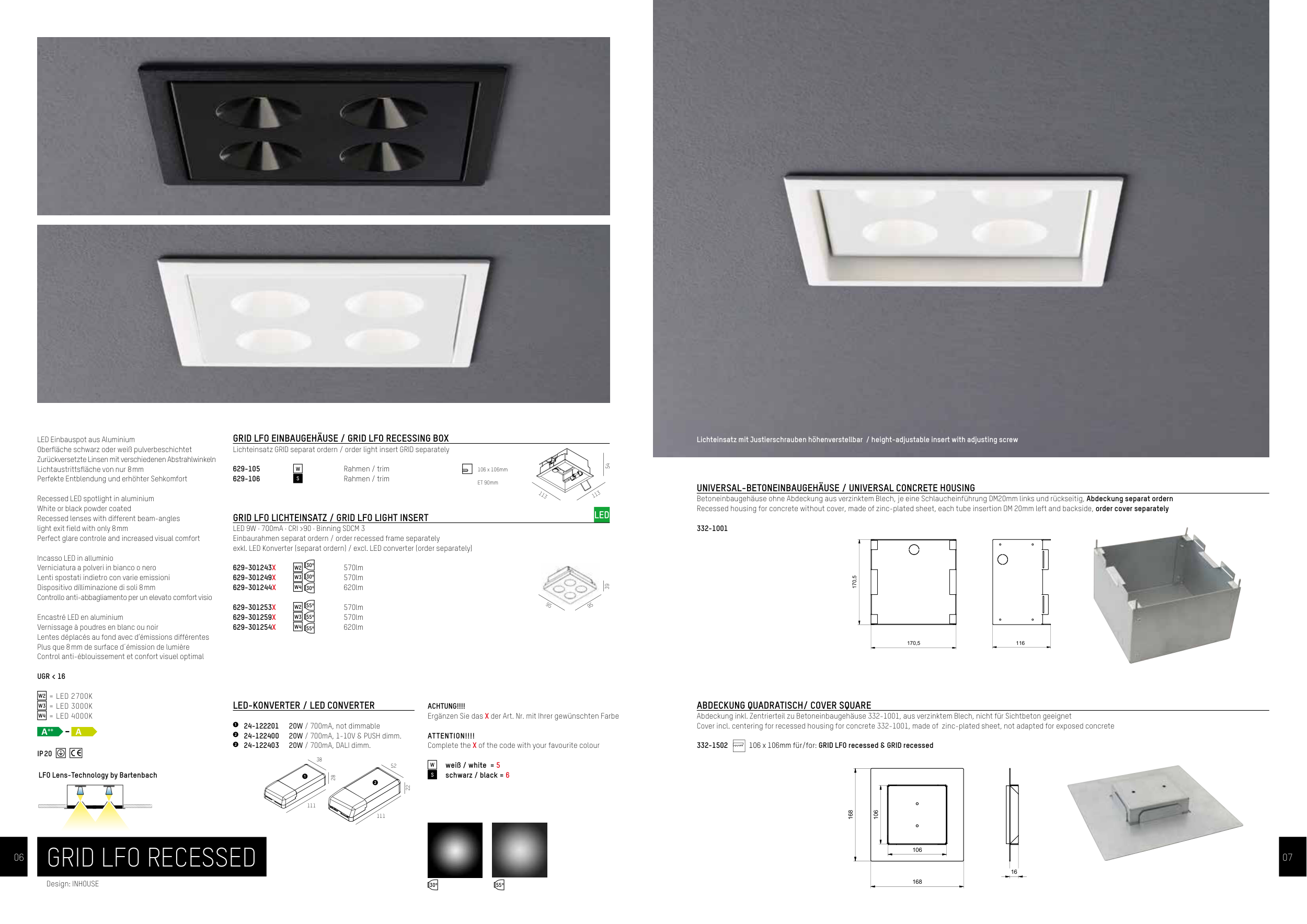

GRID LFO RECESSED
Design: INHOUSE
LED Einbauspot aus Aluminium
Oberfläche schwarz oder weiß pulverbeschichtet
Zurückversetzte Linsen mit verschiedenen Abstrahlwinkeln
Lichtaustrittsfläche von nur 8 mm
Perfekte Entblendung und erhöhter Sehkomfort
Recessed LED spotlight in aluminium
White or black powder coated
Recessed lenses with different beam-angles
light exit field with only 8 mm
Perfect glare controle and increased visual comfort
Incasso LED in alluminio
Verniciatura a polveri in bianco o nero
Lenti spostati indietro con varie emissioni
Dispositivo dílliminazione di soli 8 mm
Controllo anti-abbagliamento per un elevato comfort visio
Encastré LED en aluminium
Vernissage à poudres en blanc ou noir
Lentes déplacés au fond avec d‘émissions différentes
Plus que 8 mm de surface d´émission de lumière
Control anti-éblouissement et confort visuel optimal
UGR < 16
W2 = LED 2700K
W3 = LED 3000K
W4 = LED 4000K
A
A++
IP 20
38
28
111
52
22
111
LED-KONVERTER / LED CONVERTER
1 24-122201
20W / 700mA, not dimmable
2 24-122400
20W / 700mA, 1-10V & PUSH dimm.
2 24-122403
20W / 700mA, DALI dimm.
ACHTUNG!!!!
Ergänzen Sie das X der Art. Nr. mit Ihrer gewünschten Farbe
ATTENTION!!!!
Complete the X of the code with your favourite colour
W weiß / white = 5
S schwarz / black = 6
GRID LFO LICHTEINSATZ / GRID LFO LIGHT INSERT
LED 9W · 700mA · CRI >90 · Binning SDCM 3
Einbaurahmen separat ordern / order recessed frame separately
exkl. LED Konverter (separat ordern) / excl. LED converter (order separately)
629-301243X
W2 30º
570lm
629-301249X
W3 30º
570lm
629-301244X
W4 30º
620lm
629-301253X
W2 55º
570lm
629-301259X
W3 55º
570lm
629-301254X
W4 55º
620lm
GRID LFO EINBAUGEHÄUSE / GRID LFO RECESSING BOX
Lichteinsatz GRID separat ordern / order light insert GRID separately
629-105
W
Rahmen / trim
629-106
S
Rahmen / trim
1
2
113
113
54
106 x 106mm
ET 90mm
95
95
39
LFO Lens-Technology by Bartenbach
30º
55º
UNIVERSAL-BETONEINBAUGEHÄUSE / UNIVERSAL CONCRETE HOUSING
Betoneinbaugehäuse ohne Abdeckung aus verzinktem Blech, je eine Schlaucheinführung DM20mm links und rückseitig, Abdeckung separat ordern
Recessed housing for concrete without cover, made of zinc-plated sheet, each tube insertion DM 20mm left and backside, order cover separately
332-1001
ABDECKUNG QUADRATISCH/ COVER SQUARE
Abdeckung inkl. Zentrierteil zu Betoneinbaugehäuse 332-1001, aus verzinktem Blech, nicht für Sichtbeton geeignet
Cover incl. centering for recessed housing for concrete 332-1001, made of zinc-plated sheet, not adapted for exposed concrete
332-1502
106 x 106mm für/for: GRID LFO recessed & GRID recessed
Stückliste
Beschreibung
Artikelnummer
Anzahl
Objekt
Einbaurahmen
332,1,x
1
1
Die unbefugte bzw. bestimmungswidrige Verwendung dieser Unterlagen und eventuelle Anlagen sind nichtgestattet und wird gerichtlich verfolgt.
The unauthorized and / or against the rules use of these documents and possible attachment are not permitted and are judicially pursued.
06.04.2017
Mayr
Gep.Name:
Autodesk Inventor 2017
Material :
1:3(1:2)
Maßstab / Scale:
Oberfläche/Surface:
Einbaurahmen
mounting frame
ENG000011745
MOLTO LUCE
CAD System:
Technische Infos/Fertigungshinweise:
Oberflächengüte/Ra nach ISO 1302:
0,836 kg
Gewicht / Kg:
Fläche / mm²:
215762,469 mm^2
Gez. Name:
Allg. Fertigungstoleranzen / Manufacturing tolerances:
ISO 2768-m- Allgemeintoleranzen
Gez. Datum:
20.03.2017
Gep.Datum:
Leßlhumer
Status:
Freigegeben
Bezeichnung:
Description:
Zeichnungsnummer:
332-1001
Art.Nr.:
Rev.:
00
170,5
170,5
116
1
pro Seite 4x Nieten Ø3x6mm
Stückliste
Beschreibung
Artikelnummer
Anzahl
Objekt
Einbaurahmen
332,11,x
1
1
Einbaurahmen
332,12,x
1
2
Die unbefugte bzw. bestimmungswidrige Verwendung dieser Unterlagen und eventuelle Anlagen sind nichtgestattet und wird gerichtlich verfolgt.
The unauthorized and / or against the rules use of these documents and possible attachment are not permitted and are judicially pursued.
06.04.2017
Mayr
Gep.Name:
Autodesk Inventor 2017
Material :
1:3(1:2)
Maßstab / Scale:
Oberfläche/Surface:
Einbaurahmen
mounting frame
ENG000011807
MOLTO LUCE
CAD System:
Technische Infos/Fertigungshinweise:
Oberflächengüte/Ra nach ISO 1302:
( für Grid Betoneinbau)
0,328 kg
Gewicht / Kg:
Fläche / mm²:
85286,193 mm^2
Gez. Name:
Allg. Fertigungstoleranzen / Manufacturing tolerances:
ISO 2768-m- Allgemeintoleranzen
Gez. Datum:
30.03.2017
Gep.Datum:
Leßlhumer
Status:
Freigegeben
Bezeichnung:
Description:
Zeichnungsnummer:
332-1502
Art.Nr.:
Rev.:
00
168
168
16
2
1
106
106
Lichteinsatz mit Justierschrauben höhenverstellbar / height-adjustable insert with adjusting screw
07
06
07
06
