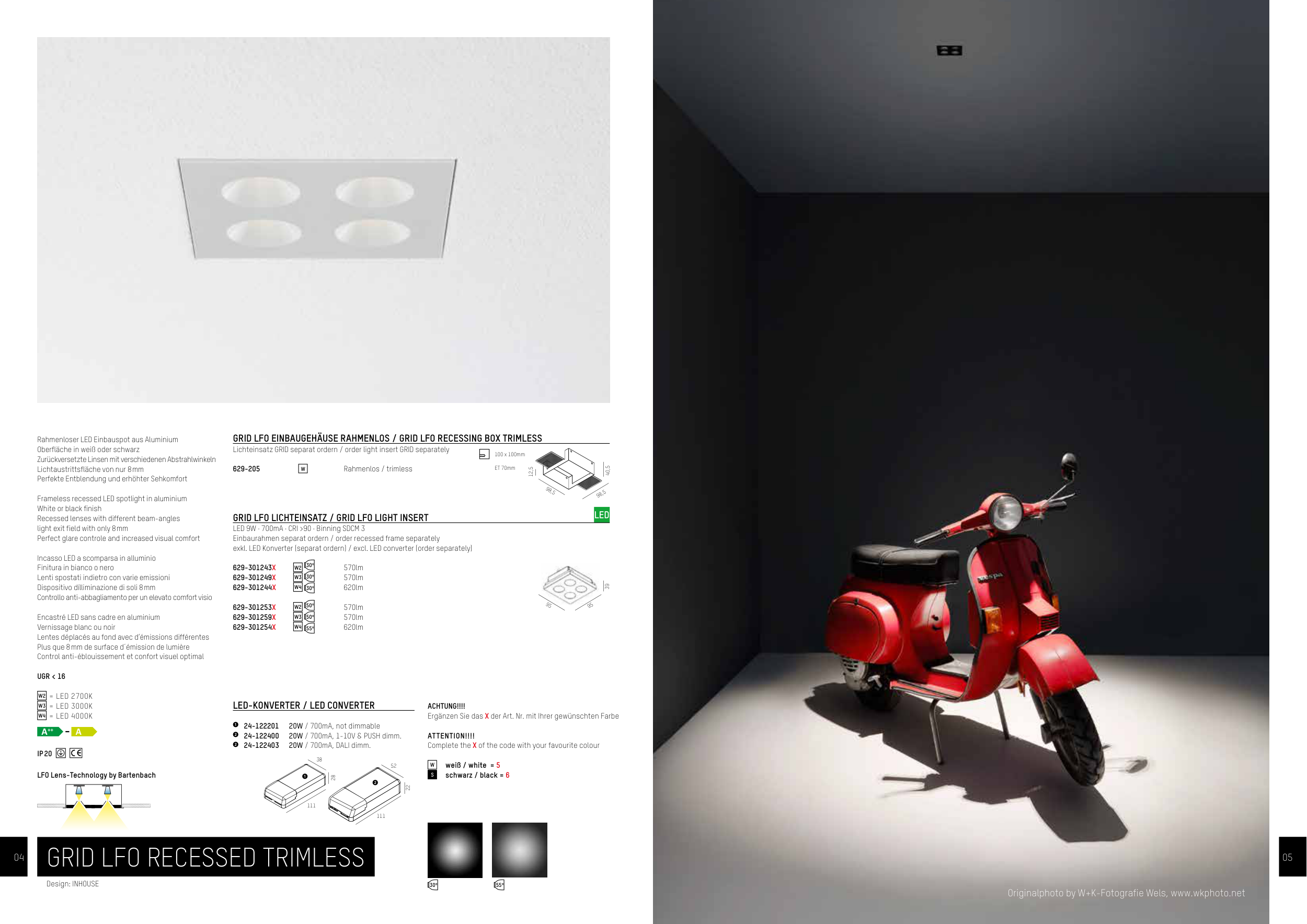

GRID LFO RECESSED TRIMLESS
Design: INHOUSE
Rahmenloser LED Einbauspot aus Aluminium
Oberfläche in weiß oder schwarz
Zurückversetzte Linsen mit verschiedenen Abstrahlwinkeln
Lichtaustrittsfläche von nur 8 mm
Perfekte Entblendung und erhöhter Sehkomfort
Frameless recessed LED spotlight in aluminium
White or black finish
Recessed lenses with different beam-angles
light exit field with only 8 mm
Perfect glare controle and increased visual comfort
Incasso LED a scomparsa in alluminio
Finitura in bianco o nero
Lenti spostati indietro con varie emissioni
Dispositivo dílliminazione di soli 8 mm
Controllo anti-abbagliamento per un elevato comfort visio
Encastré LED sans cadre en aluminium
Vernissage blanc ou noir
Lentes déplacés au fond avec d‘émissions différentes
Plus que 8 mm de surface d´émission de lumière
Control anti-éblouissement et confort visuel optimal
UGR < 16
W2 = LED 2700K
W3 = LED 3000K
W4 = LED 4000K
A
A++
IP 20
ACHTUNG!!!!
Ergänzen Sie das X der Art. Nr. mit Ihrer gewünschten Farbe
ATTENTION!!!!
Complete the X of the code with your favourite colour
W weiß / white = 5
S schwarz / black = 6
GRID LFO LICHTEINSATZ / GRID LFO LIGHT INSERT
LED 9W · 700mA · CRI >90 · Binning SDCM 3
Einbaurahmen separat ordern / order recessed frame separately
exkl. LED Konverter (separat ordern) / excl. LED converter (order separately)
629-301243X
W2 30º
570lm
629-301249X
W3 30º
570lm
629-301244X
W4 30º
620lm
629-301253X
W2 50º
570lm
629-301259X
W3 50º
570lm
629-301254X
W4 55º
620lm
GRID LFO EINBAUGEHÄUSE RAHMENLOS / GRID LFO RECESSING BOX TRIMLESS
Lichteinsatz GRID separat ordern / order light insert GRID separately
629-205
W
Rahmenlos / trimless
30º
55º
38
28
111
52
22
111
LED-KONVERTER / LED CONVERTER
1 24-122201
20W / 700mA, not dimmable
2 24-122400
20W / 700mA, 1-10V & PUSH dimm.
2 24-122403
20W / 700mA, DALI dimm.
1
2
98,5
95
95
39
40,5
12,5
98,5
100 x 100mm
ET 70mm
Originalphoto by W+K-Fotografie Wels, www.wkphoto.net
LFO Lens-Technology by Bartenbach
05
04
05
04
