144
145

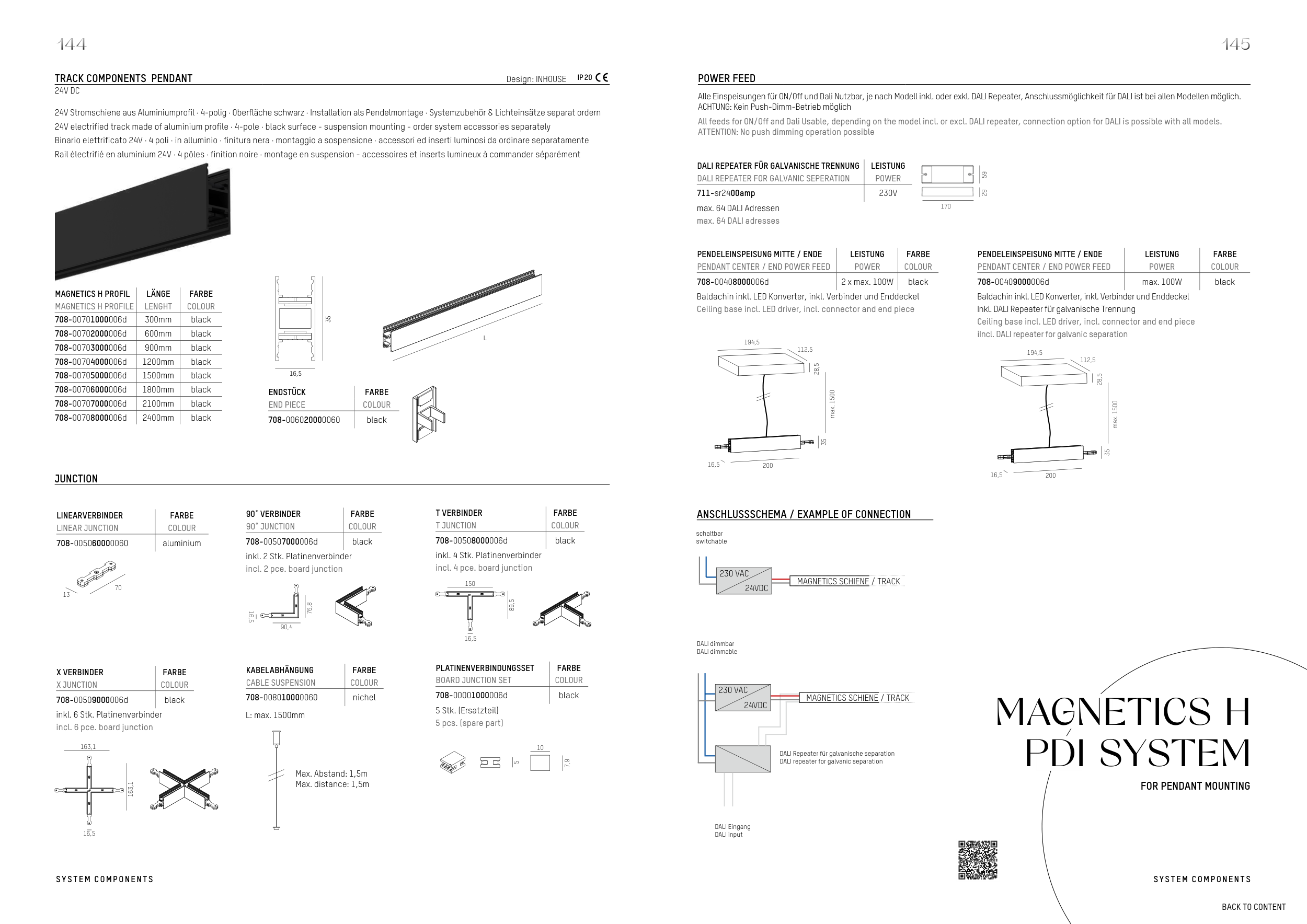

TRACK COMPONENTS PENDANT
Design: INHOUSE
24V DC
24V Stromschiene aus Aluminiumprofil · 4-polig · Oberfläche schwarz · Installation als Pendelmontage · Systemzubehör & Lichteinsätze separat ordern
24V electrified track made of aluminium profile · 4-pole · black surface - suspension mounting - order system accessories separately
Binario elettrificato 24V · 4 poli · in alluminio · finitura nera · montaggio a sospensione · accessori ed inserti luminosi da ordinare separatamente
Rail électrifié en aluminium 24V · 4 pôles · finition noire · montage en suspension - accessoires et inserts lumineux à commander séparément
JUNCTION
LINEARVERBINDER
FARBE
LINEAR JUNCTION
COLOUR
708-005060000060
aluminium
IP 20
16,5
35
L
90,4
76,8
163,1
163,1
16,5
16,5
150
89,5
16,5
KABELABHÄNGUNG
FARBE
CABLE SUSPENSION
COLOUR
708-008010000060
nichel
L: max. 1500mm
MAGNETICS H PROFIL
LÄNGE
FARBE
MAGNETICS H PROFILE
LENGHT
COLOUR
708-00701000006d
300mm
black
708-00702000006d
600mm
black
708-00703000006d
900mm
black
708-00704000006d
1200mm
black
708-00705000006d
1500mm
black
708-00706000006d
1800mm
black
708-00707000006d
2100mm
black
708-00708000006d
2400mm
black
ENDSTÜCK
FARBE
END PIECE
COLOUR
708-006020000060
black
90˚ VERBINDER
FARBE
90˚ JUNCTION
COLOUR
708-00507000006d
black
inkl. 2 Stk. Platinenverbinder
incl. 2 pce. board junction
T VERBINDER
FARBE
T JUNCTION
COLOUR
708-00508000006d
black
inkl. 4 Stk. Platinenverbinder
incl. 4 pce. board junction
X VERBINDER
FARBE
X JUNCTION
COLOUR
708-00509000006d
black
inkl. 6 Stk. Platinenverbinder
incl. 6 pce. board junction
PENDELEINSPEISUNG MITTE / ENDE
LEISTUNG
FARBE
PENDANT CENTER / END POWER FEED
POWER
COLOUR
708-00408000006d
2 x max. 100W
black
Baldachin inkl. LED Konverter, inkl. Verbinder und Enddeckel
Ceiling base incl. LED driver, incl. connector and end piece
PENDELEINSPEISUNG MITTE / ENDE
LEISTUNG
FARBE
PENDANT CENTER / END POWER FEED
POWER
COLOUR
708-00409000006d
max. 100W
black
Baldachin inkl. LED Konverter, inkl. Verbinder und Enddeckel
Inkl. DALI Repeater für galvanische Trennung
Ceiling base incl. LED driver, incl. connector and end piece
iIncl. DALI repeater for galvanic separation
16,5
112,5
35
28,5
max. 1500
194,5
200
16,5
112,5
35
28,5
max. 1500
194,5
200
POWER FEED
Alle Einspeisungen für ON/Off und Dali Nutzbar, je nach Modell inkl. oder exkl. DALI Repeater, Anschlussmöglichkeit für DALI ist bei allen Modellen möglich.
ACHTUNG: Kein Push-Dimm-Betrieb möglich
All feeds for ON/Off and Dali Usable, depending on the model incl. or excl. DALI repeater, connection option for DALI is possible with all models.
ATTENTION: No push dimming operation possible
70
13
PLATINENVERBINDUNGSSET
FARBE
BOARD JUNCTION SET
COLOUR
708-00001000006d
black
5 Stk. (Ersatzteil)
5 pcs. (spare part)
10
7,9
5
ANSCHLUSSSCHEMA / EXAMPLE OF CONNECTION
schaltbar
switchable
DALI dimmbar
DALI dimmable
MAGNETICS SCHIENE / TRACK
MAGNETICS SCHIENE / TRACK
230 VAC
230 VAC
DALI Repeater für galvanische separation
DALI repeater for galvanic separation
24VDC
24VDC
DALI Eingang
DALI input
DALI REPEATER FÜR GALVANISCHE TRENNUNG
LEISTUNG
DALI REPEATER FOR GALVANIC SEPERATION
POWER
711-sr2400amp
230V
max. 64 DALI Adressen
max. 64 DALI adresses
170
29
59
Max. Abstand: 1,5m
Max. distance: 1,5m
SYSTEM COMPONENTS
SYSTEM COMPONENTS
FOR PENDANT MOUNTING
MAGNETICS H
PDI SYSTEM
