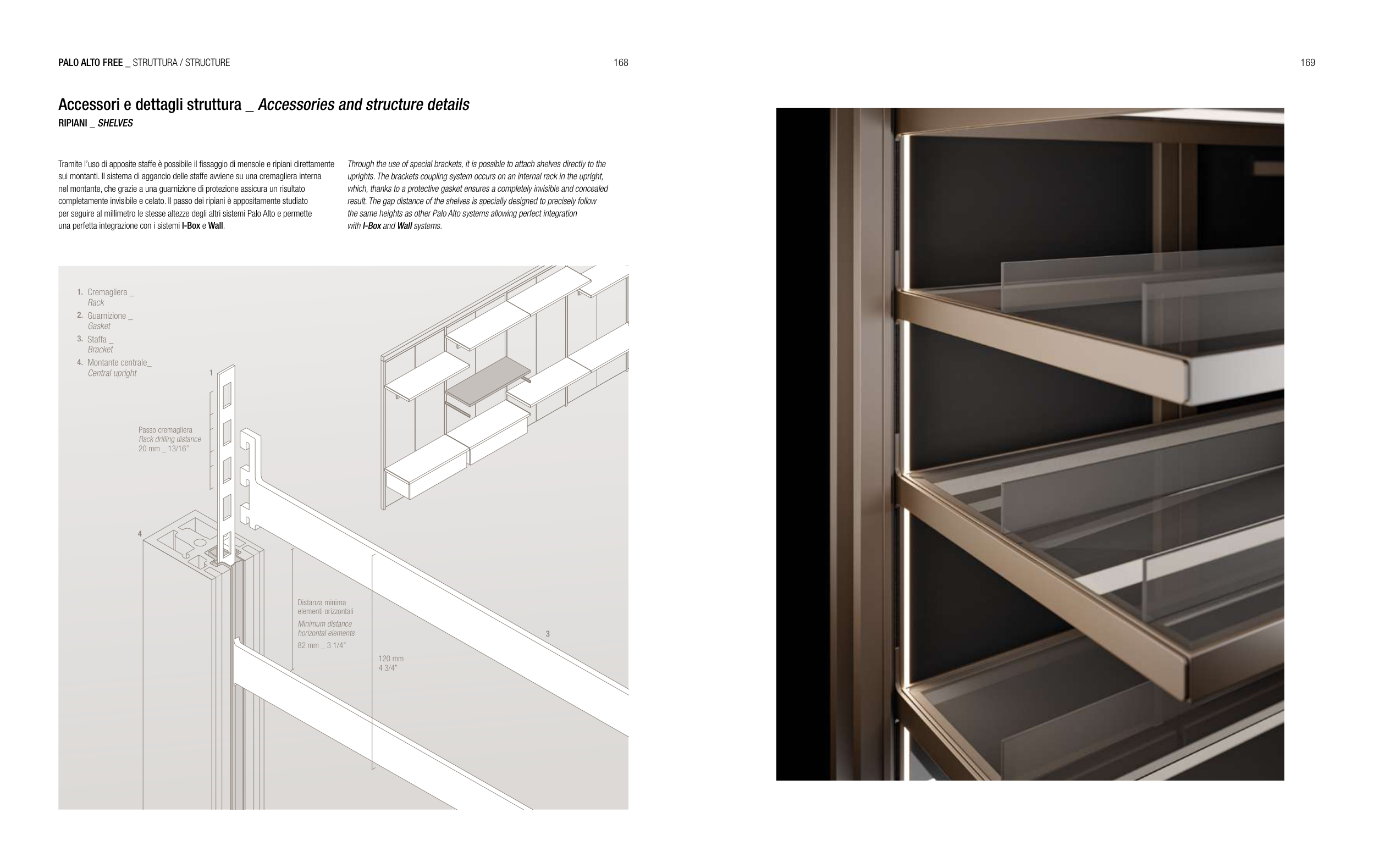

PALO ALTO FREE _ STRUTTURA / STRUCTURE
Accessori e dettagli struttura _ Accessories and structure details
RIPIANI _ SHELVES
Tramite l’uso di apposite staffe è possibile il fissaggio di mensole e ripiani direttamente
sui montanti. Il sistema di aggancio delle staffe avviene su una cremagliera interna
nel montante, che grazie a una guarnizione di protezione assicura un risultato
completamente invisibile e celato. Il passo dei ripiani è appositamente studiato
per seguire al millimetro le stesse altezze degli altri sistemi Palo Alto e permette
una perfetta integrazione con i sistemi I-Box e Wall.
Through the use of special brackets, it is possible to attach shelves directly to the
uprights. The brackets coupling system occurs on an internal rack in the upright,
which, thanks to a protective gasket ensures a completely invisible and concealed
result. The gap distance of the shelves is specially designed to precisely follow
the same heights as other Palo Alto systems allowing perfect integration
with I-Box and Wall systems.
1.
2.
3.
4.
Cremagliera _
Rack
Guarnizione _
Gasket
Staffa _
Bracket
Montante centrale_
Central upright
3
1
4
Distanza minima
elementi orizzontali
Minimum distance
horizontal elements
82 mm _ 3 1/4”
120 mm
4 3/4”
Passo cremagliera
Rack drilling distance
20 mm _ 13/16”
