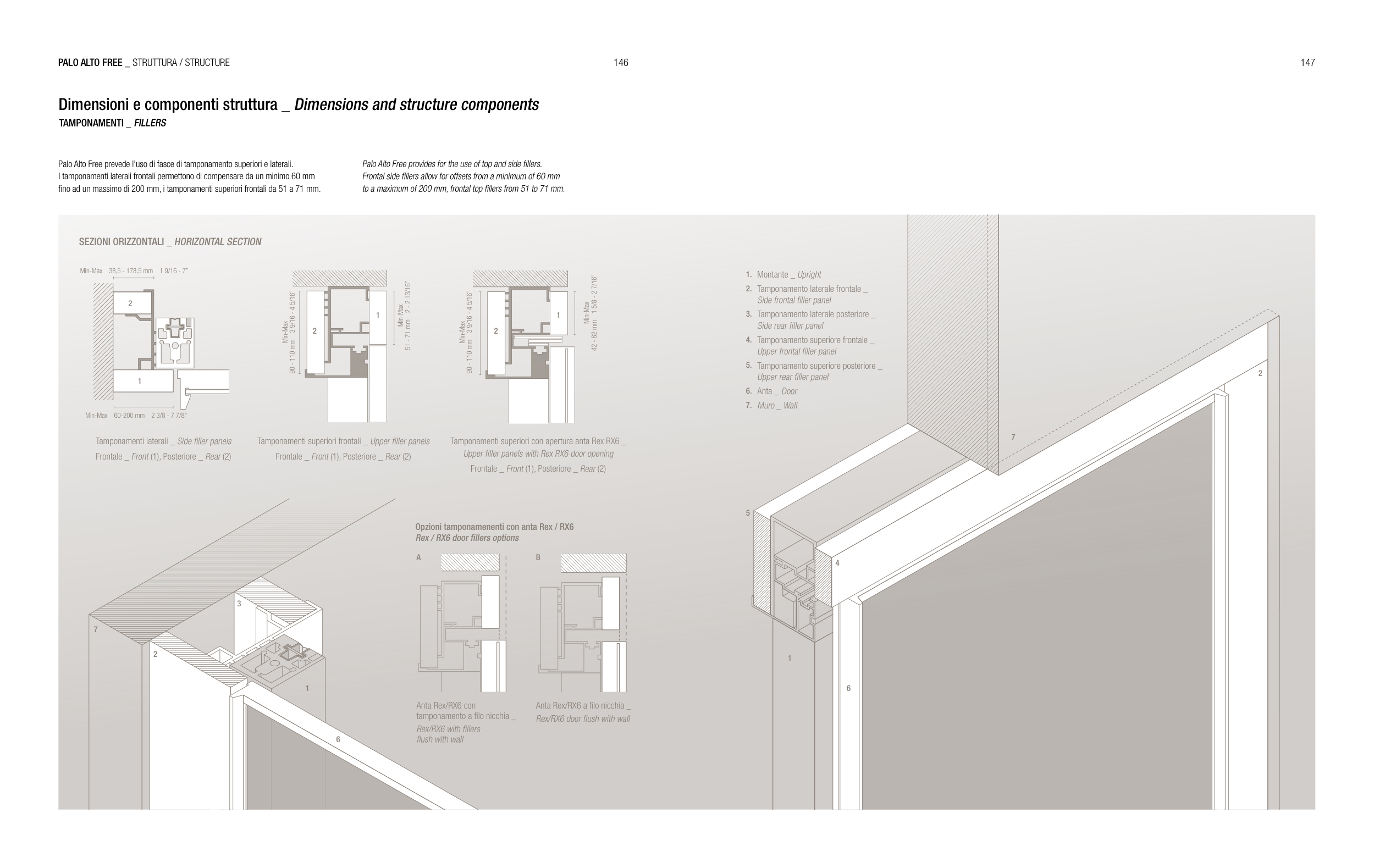

TAMPONAMENTI _ FILLERS
PALO ALTO FREE _ STRUTTURA / STRUCTURE
Palo Alto Free prevede l’uso di fasce di tamponamento superiori e laterali.
I tamponamenti laterali frontali permettono di compensare da un minimo 60 mm
fino ad un massimo di 200 mm, i tamponamenti superiori frontali da 51 a 71 mm.
Palo Alto Free provides for the use of top and side fillers.
Frontal side fillers allow for offsets from a minimum of 60 mm
to a maximum of 200 mm, frontal top fillers from 51 to 71 mm.
SEZIONI ORIZZONTALI _ HORIZONTAL SECTION
Tamponamenti laterali _ Side filler panels
Frontale _ Front (1), Posteriore _ Rear (2)
Tamponamenti superiori frontali _ Upper filler panels
Frontale _ Front (1), Posteriore _ Rear (2)
Tamponamenti superiori con apertura anta Rex RX6 _
Upper filler panels with Rex RX6 door opening
Frontale _ Front (1), Posteriore _ Rear (2)
Anta Rex/RX6 a filo nicchia _
Rex/RX6 door flush with wall
Opzioni tamponamenenti con anta Rex / RX6
Rex / RX6 door fillers options
Anta Rex/RX6 con
tamponamento a filo nicchia _
Rex/RX6 with fillers
flush with wall
1
3
1
1
1
2
2
2
6
7
2
Min-Max 60-200 mm 2 3/8 - 7 7/8“
Min-Max 38,5 - 178,5 mm 1 9/16 - 7”
Min-Max
90 - 110 mm 3 9/16 - 4 5/16”
Min-Max
90 - 110 mm 3 9/16 - 4 5/16”
Min-Max
51 - 71 mm 2 - 2 13/16”
Min-Max
42 - 62 mm 1 5/8 - 2 7/16”
Dimensioni e componenti struttura _ Dimensions and structure components
A
B
1.
2.
3.
4.
5.
6.
7.
Montante _ Upright
Tamponamento laterale frontale _
Side frontal filler panel
Tamponamento laterale posteriore _
Side rear filler panel
Tamponamento superiore frontale _
Upper frontal filler panel
Tamponamento superiore posteriore _
Upper rear filler panel
Anta _ Door
Muro _ Wall
1
4
5
6
7
2
