PALO ALTO FREE _ STRUTTURA / STRUCTURE
FOCUS ON TELAIO _ FOCUS ON FRAME
SEZIONI ORIZZONTALI _ HORIZONTAL SECTION
Montanti centrali
Central uprights
Montanti iniziali/terminali
Initial/terminal uprights
3
2
3
4
50 mm
38 mm
2
1
Palo Alto Free è un sistema rivoluzionario che prevede ante e ripiani direttamente
sorretti da montanti terra-soffitto, la cui struttura è stata appositamente studiata
per sostenere fino a 300 kg di carico per ogni modulo completo costituito da due
montanti (SX/DX).
Palo Alto Free is a revolutionary system that calls for the use of doors directly
supported by floor-to-ceiling uprights, the structure is specially designed to support
up to 300 kg for each complete module consisting of two uprights (Left/Right).
1.
2.
3.
4.
Cremagliera per aggancio staffe _ Rack for bracket hooking
Guarnizione isolante _ Insulating gasket
Led _ LED
Staffa _ Bracket

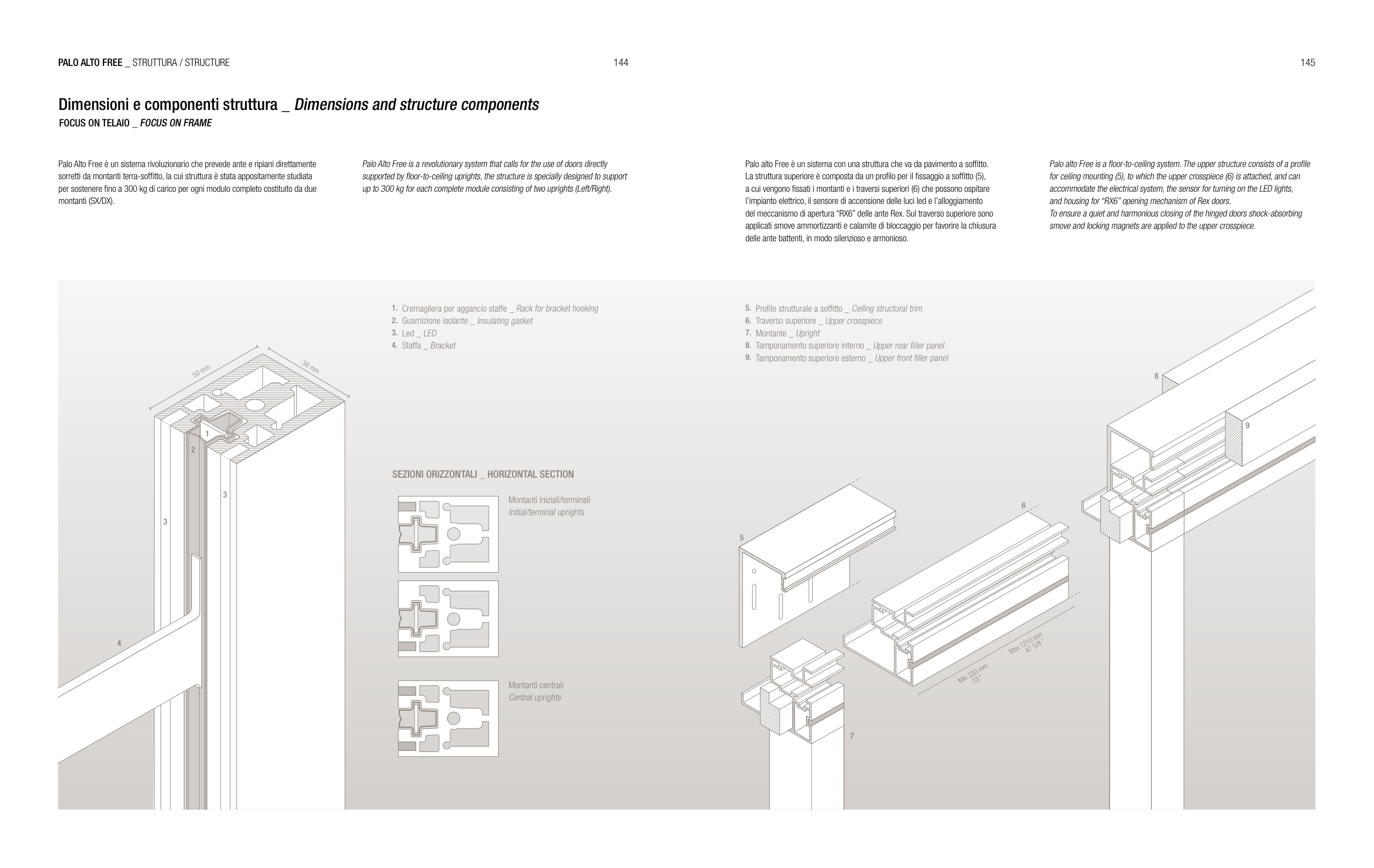

Dimensioni e componenti struttura _ Dimensions and structure components
5
6
7
8
9
Palo alto Free è un sistema con una struttura che va da pavimento a soffitto.
La struttura superiore è composta da un profilo per il fissaggio a soffitto (5),
a cui vengono fissati i montanti e i traversi superiori (6) che possono ospitare
l’impianto elettrico, il sensore di accensione delle luci led e l’alloggiamento
del meccanismo di apertura “RX6” delle ante Rex. Sul traverso superiore sono
applicati smove ammortizzanti e calamite di bloccaggio per favorire la chiusura
delle ante battenti, in modo silenzioso e armonioso.
Palo alto Free is a floor-to-ceiling system. The upper structure consists of a profile
for ceiling mounting (5), to which the upper crosspiece (6) is attached, and can
accommodate the electrical system, the sensor for turning on the LED lights,
and housing for “RX6” opening mechanism of Rex doors.
To ensure a quiet and harmonious closing of the hinged doors shock-absorbing
smove and locking magnets are applied to the upper crosspiece.
5.
6.
7.
8.
9.
Profilo strutturale a soffitto _ Ceiling structural trim
Traverso superiore _ Upper crosspiece
Montante _ Upright
Tamponamento superiore interno _ Upper rear filler panel
Tamponamento superiore esterno _ Upper front filler panel
Min 330 mm
13 “
Max 1210 mm
47 5/8 “
