97
96
Senza trasformatore.
Without transformer.
40
1 9/16”
40
1 9/16”
40
1 9/16”
Con trasformatore esterno
With external transformer
70W - 100W USA.
Struttura spalla legno _ Structure with wooden side panel

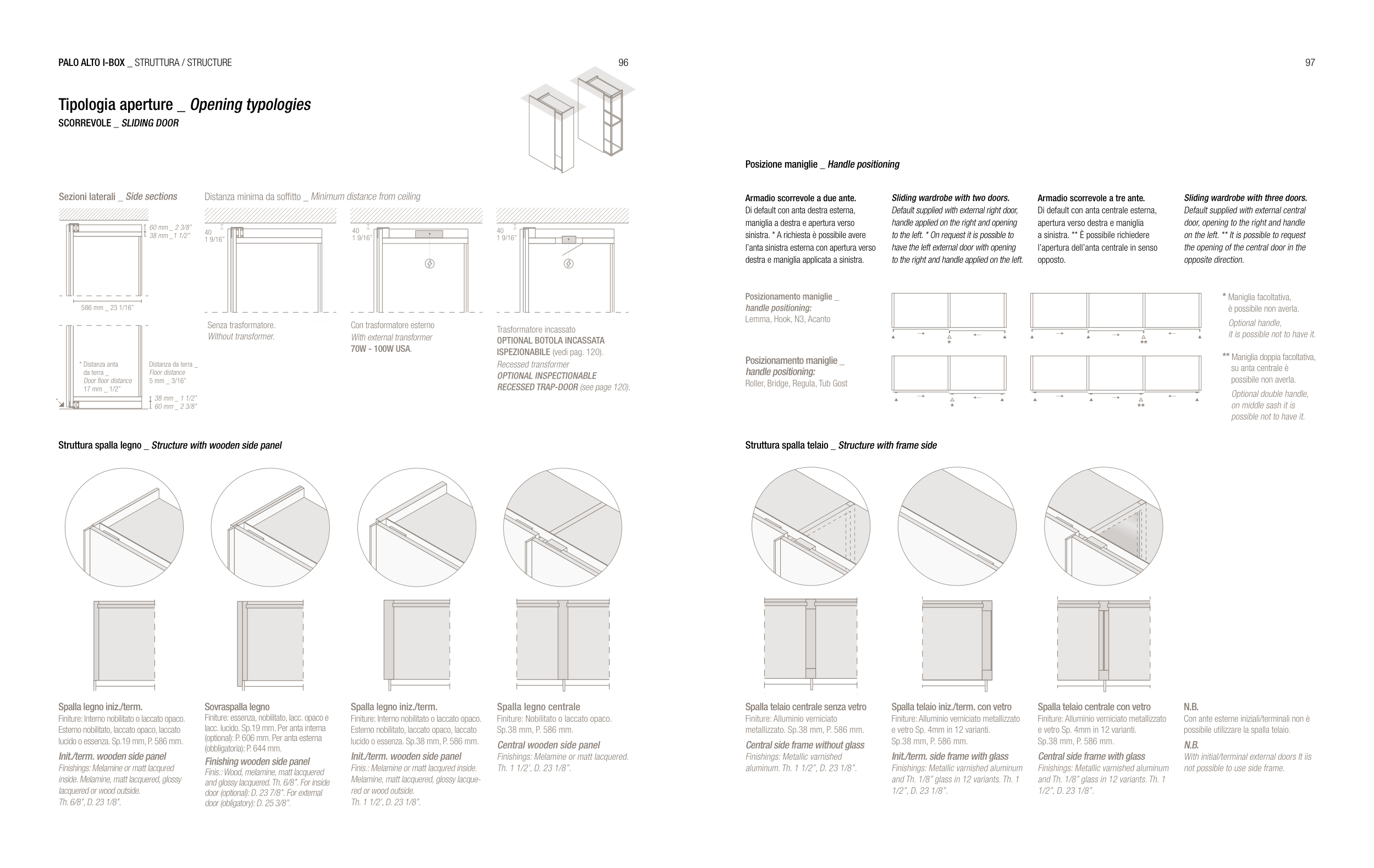

Tipologia aperture _ Opening typologies
SCORREVOLE _ SLIDING DOOR
PALO ALTO I-BOX _ STRUTTURA / STRUCTURE
Spalla legno iniz./term.
Finiture: Interno nobilitato o laccato opaco.
Esterno nobilitato, laccato opaco, laccato
lucido o essenza. Sp.19 mm, P. 586 mm.
Init./term. wooden side panel
Finishings: Melamine or matt lacqured
inside. Melamine, matt lacquered, glossy
lacquered or wood outside.
Th. 6/8’’, D. 23 1/8’’.
Sovraspalla legno
Finiture: essenza, nobilitato, lacc. opaco e
lacc. lucido. Sp.19 mm. Per anta interna
(optional): P. 606 mm. Per anta esterna
(obbligatoria): P. 644 mm.
Finishing wooden side panel
Finis.: Wood, melamine, matt lacquered
and glossy lacquered. Th. 6/8’’. For inside
door (optional): D. 23 7/8’’. For external
door (obligatory): D. 25 3/8”.
Spalla legno iniz./term.
Finiture: Interno nobilitato o laccato opaco.
Esterno nobilitato, laccato opaco, laccato
lucido o essenza. Sp.38 mm, P. 586 mm.
Init./term. wooden side panel
Finis.: Melamine or matt lacqured inside.
Melamine, matt lacquered, glossy lacque-
red or wood outside.
Th. 1 1/2’, D. 23 1/8’’.
Spalla legno centrale
Finiture: Nobilitato o laccato opaco.
Sp.38 mm, P. 586 mm.
Central wooden side panel
Finishings: Melamine or matt lacquered.
Th. 1 1/2’, D. 23 1/8’’.
586 mm _ 23 1/16”
38 mm _ 1 1/2”
60 mm _ 2 3/8”
60 mm _ 2 3/8”
38 mm _1 1/2”
Distanza anta
da terra _
Door floor distance
17 mm _ 1/2”
*
*
Sezioni laterali _ Side sections
Distanza minima da soffitto _ Minimum distance from ceiling
Distanza da terra _
Floor distance
5 mm _ 3/16”
Struttura spalla telaio _ Structure with frame side
Posizione maniglie _ Handle positioning
Armadio scorrevole a due ante.
Di default con anta destra esterna,
maniglia a destra e apertura verso
sinistra. * A richiesta è possibile avere
l’anta sinistra esterna con apertura verso
destra e maniglia applicata a sinistra.
Sliding wardrobe with two doors.
Default supplied with external right door,
handle applied on the right and opening
to the left. * On request it is possible to
have the left external door with opening
to the right and handle applied on the left.
Armadio scorrevole a tre ante.
Di default con anta centrale esterna,
apertura verso destra e maniglia
a sinistra. ** È possibile richiedere
l’apertura dell’anta centrale in senso
opposto.
Sliding wardrobe with three doors.
Default supplied with external central
door, opening to the right and handle
on the left. ** It is possible to request
the opening of the central door in the
opposite direction.
Spalla telaio centrale senza vetro
Finiture: Alluminio verniciato
metallizzato. Sp.38 mm, P. 586 mm.
Central side frame without glass
Finishings: Metallic varnished
aluminum. Th. 1 1/2”, D. 23 1/8’’.
Spalla telaio iniz./term. con vetro
Finiture: Alluminio verniciato metallizzato
e vetro Sp. 4mm in 12 varianti.
Sp.38 mm, P. 586 mm.
Init./term. side frame with glass
Finishings: Metallic varnished aluminum
and Th. 1/8” glass in 12 variants. Th. 1
1/2”, D. 23 1/8’’.
Spalla telaio centrale con vetro
Finiture: Alluminio verniciato metallizzato
e vetro Sp. 4mm in 12 varianti.
Sp.38 mm, P. 586 mm.
Central side frame with glass
Finishings: Metallic varnished aluminum
and Th. 1/8” glass in 12 variants. Th. 1
1/2”, D. 23 1/8’’.
N.B.
Con ante esterne iniziali/terminali non è
possibile utilizzare la spalla telaio.
N.B.
With initial/terminal external doors It iis
not possible to use side frame.
* Maniglia facoltativa,
è possibile non averla.
Optional handle,
it is possible not to have it.
** Maniglia doppia facoltativa,
su anta centrale è
possibile non averla.
Optional double handle,
on middle sash it is
possible not to have it.
Posizionamento maniglie _
handle positioning:
Lemma, Hook, N3, Acanto
**
**
*
*
Posizionamento maniglie _
handle positioning:
Roller, Bridge, Regula, Tub Gost
Trasformatore incassato
OPTIONAL BOTOLA INCASSATA
ISPEZIONABILE (vedi pag. 120).
Recessed transformer
OPTIONAL INSPECTIONABLE
RECESSED TRAP-DOOR (see page 120).
