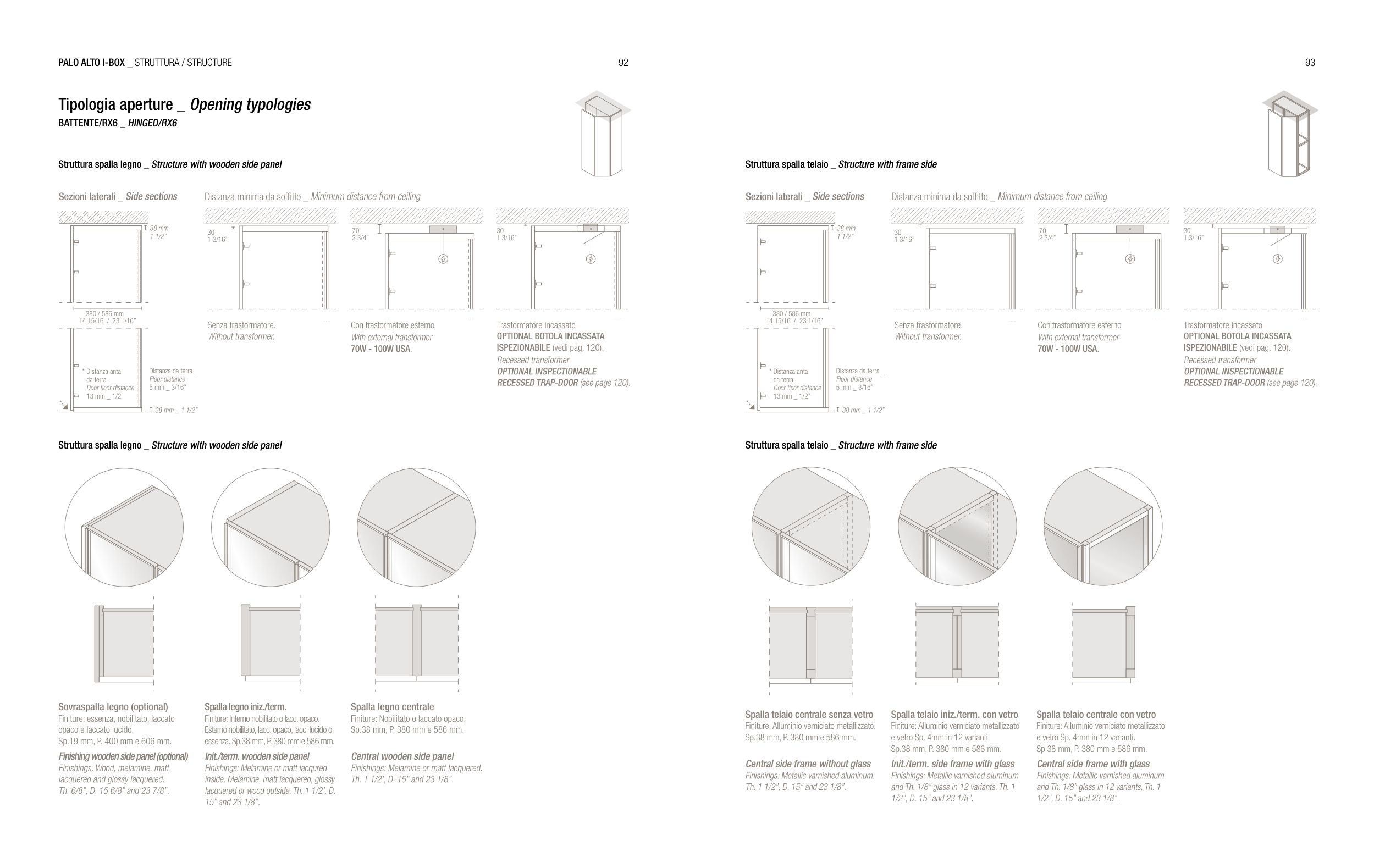

Tipologia aperture _ Opening typologies
BATTENTE/RX6 _ HINGED/RX6
PALO ALTO I-BOX _ STRUTTURA / STRUCTURE
Senza trasformatore.
Without transformer.
30
1 3/16”
30
1 3/16”
70
2 3/4”
Con trasformatore esterno
With external transformer
70W - 100W USA.
Struttura spalla legno _ Structure with wooden side panel
Sovraspalla legno (optional)
Finiture: essenza, nobilitato, laccato
opaco e laccato lucido.
Sp.19 mm, P. 400 mm e 606 mm.
Finishing wooden side panel (optional)
Finishings: Wood, melamine, matt
lacquered and glossy lacquered.
Th. 6/8”, D. 15 6/8” and 23 7/8’’.
Spalla legno iniz./term.
Finiture: Interno nobilitato o lacc. opaco.
Esterno nobilitato, lacc. opaco, lacc. lucido o
essenza. Sp.38 mm, P. 380 mm e 586 mm.
Init./term. wooden side panel
Finishings: Melamine or matt lacqured
inside. Melamine, matt lacquered, glossy
lacquered or wood outside. Th. 1 1/2’, D.
15” and 23 1/8’’.
Spalla legno centrale
Finiture: Nobilitato o laccato opaco.
Sp.38 mm, P. 380 mm e 586 mm.
Central wooden side panel
Finishings: Melamine or matt lacquered.
Th. 1 1/2’, D. 15” and 23 1/8’’.
380 / 586 mm _
14 15/16 / 23 1/16”
Distanza anta
da terra _
Door floor distance
13 mm _ 1/2”
*
*
Sezioni laterali _ Side sections
Distanza minima da soffitto _ Minimum distance from ceiling
38 mm _ 1 1/2”
38 mm
1 1/2”
Distanza da terra _
Floor distance
5 mm _ 3/16”
Struttura spalla legno _ Structure with wooden side panel
Senza trasformatore.
Without transformer.
30
1 3/16”
30
1 3/16”
70
2 3/4”
Con trasformatore esterno
With external transformer
70W - 100W USA.
380 / 586 mm _
14 15/16 / 23 1/16”
Distanza anta
da terra _
Door floor distance
13 mm _ 1/2”
*
*
Sezioni laterali _ Side sections
Distanza minima da soffitto _ Minimum distance from ceiling
38 mm _ 1 1/2”
38 mm
1 1/2”
Distanza da terra _
Floor distance
5 mm _ 3/16”
Struttura spalla telaio _ Structure with frame side
Spalla telaio centrale senza vetro
Finiture: Alluminio verniciato metallizzato.
Sp.38 mm, P. 380 mm e 586 mm.
Central side frame without glass
Finishings: Metallic varnished aluminum.
Th. 1 1/2”, D. 15” and 23 1/8’’.
Spalla telaio iniz./term. con vetro
Finiture: Alluminio verniciato metallizzato
e vetro Sp. 4mm in 12 varianti.
Sp.38 mm, P. 380 mm e 586 mm.
Init./term. side frame with glass
Finishings: Metallic varnished aluminum
and Th. 1/8” glass in 12 variants. Th. 1
1/2”, D. 15” and 23 1/8’’.
Spalla telaio centrale con vetro
Finiture: Alluminio verniciato metallizzato
e vetro Sp. 4mm in 12 varianti.
Sp.38 mm, P. 380 mm e 586 mm.
Central side frame with glass
Finishings: Metallic varnished aluminum
and Th. 1/8” glass in 12 variants. Th. 1
1/2”, D. 15” and 23 1/8’’.
Struttura spalla telaio _ Structure with frame side
Trasformatore incassato
OPTIONAL BOTOLA INCASSATA
ISPEZIONABILE (vedi pag. 120).
Recessed transformer
OPTIONAL INSPECTIONABLE
RECESSED TRAP-DOOR (see page 120).
Trasformatore incassato
OPTIONAL BOTOLA INCASSATA
ISPEZIONABILE (vedi pag. 120).
Recessed transformer
OPTIONAL INSPECTIONABLE
RECESSED TRAP-DOOR (see page 120).
