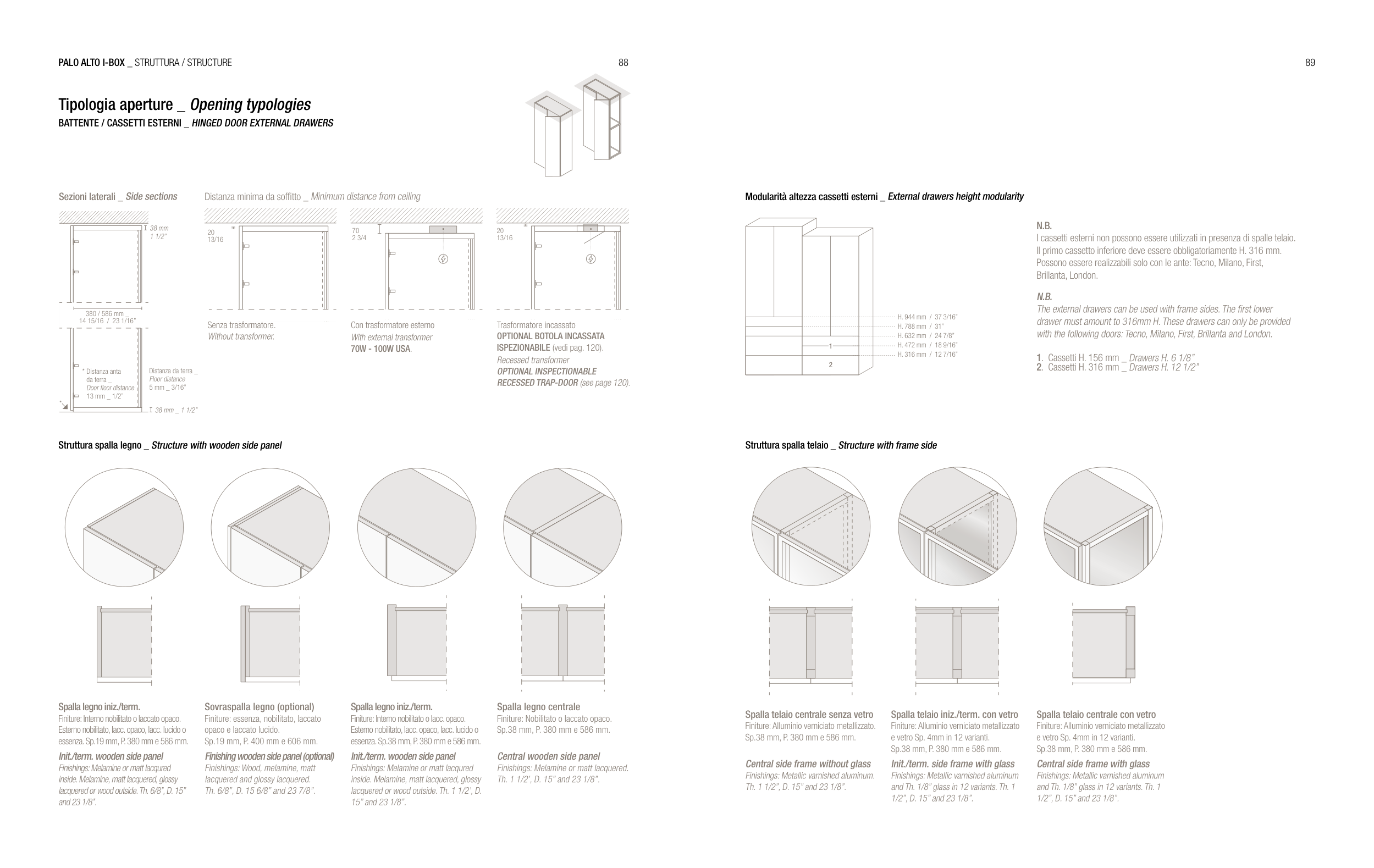

Tipologia aperture _ Opening typologies
BATTENTE / CASSETTI ESTERNI _ HINGED DOOR EXTERNAL DRAWERS
PALO ALTO I-BOX _ STRUTTURA / STRUCTURE
Senza trasformatore.
Without transformer.
20
13/16
20
13/16
70
2 3/4
Con trasformatore esterno
With external transformer
70W - 100W USA.
Struttura spalla legno _ Structure with wooden side panel
Spalla legno iniz./term.
Finiture: Interno nobilitato o laccato opaco.
Esterno nobilitato, lacc. opaco, lacc. lucido o
essenza. Sp.19 mm, P. 380 mm e 586 mm.
Init./term. wooden side panel
Finishings: Melamine or matt lacqured
inside. Melamine, matt lacquered, glossy
lacquered or wood outside. Th. 6/8’’, D. 15”
and 23 1/8’’.
Sovraspalla legno (optional)
Finiture: essenza, nobilitato, laccato
opaco e laccato lucido.
Sp.19 mm, P. 400 mm e 606 mm.
Finishing wooden side panel (optional)
Finishings: Wood, melamine, matt
lacquered and glossy lacquered.
Th. 6/8”, D. 15 6/8” and 23 7/8’’.
Spalla legno iniz./term.
Finiture: Interno nobilitato o lacc. opaco.
Esterno nobilitato, lacc. opaco, lacc. lucido o
essenza. Sp.38 mm, P. 380 mm e 586 mm.
Init./term. wooden side panel
Finishings: Melamine or matt lacqured
inside. Melamine, matt lacquered, glossy
lacquered or wood outside. Th. 1 1/2’, D.
15” and 23 1/8’’.
Spalla legno centrale
Finiture: Nobilitato o laccato opaco.
Sp.38 mm, P. 380 mm e 586 mm.
Central wooden side panel
Finishings: Melamine or matt lacquered.
Th. 1 1/2’, D. 15” and 23 1/8’’.
380 / 586 mm _
14 15/16 / 23 1/16”
Distanza anta
da terra _
Door floor distance
13 mm _ 1/2”
*
*
Sezioni laterali _ Side sections
Distanza minima da soffitto _ Minimum distance from ceiling
38 mm _ 1 1/2”
38 mm
1 1/2”
Distanza da terra _
Floor distance
5 mm _ 3/16”
Struttura spalla telaio _ Structure with frame side
N.B.
I cassetti esterni non possono essere utilizzati in presenza di spalle telaio.
Il primo cassetto inferiore deve essere obbligatoriamente H. 316 mm.
Possono essere realizzabili solo con le ante: Tecno, Milano, First,
Brillanta, London.
N.B.
The external drawers can be used with frame sides. The first lower
drawer must amount to 316mm H. These drawers can only be provided
with the following doors: Tecno, Milano, First, Brillanta and London.
1. Cassetti H. 156 mm _ Drawers H. 6 1/8’’
2. Cassetti H. 316 mm _ Drawers H. 12 1/2’’
Modularità altezza cassetti esterni _ External drawers height modularity
H. 944 mm / 37 3/16”
H. 788 mm / 31”
H. 632 mm / 24 7/8”
H. 472 mm / 18 9/16”
H. 316 mm / 12 7/16”
1
2
Spalla telaio centrale senza vetro
Finiture: Alluminio verniciato metallizzato.
Sp.38 mm, P. 380 mm e 586 mm.
Central side frame without glass
Finishings: Metallic varnished aluminum.
Th. 1 1/2”, D. 15” and 23 1/8’’.
Spalla telaio iniz./term. con vetro
Finiture: Alluminio verniciato metallizzato
e vetro Sp. 4mm in 12 varianti.
Sp.38 mm, P. 380 mm e 586 mm.
Init./term. side frame with glass
Finishings: Metallic varnished aluminum
and Th. 1/8” glass in 12 variants. Th. 1
1/2”, D. 15” and 23 1/8’’.
Spalla telaio centrale con vetro
Finiture: Alluminio verniciato metallizzato
e vetro Sp. 4mm in 12 varianti.
Sp.38 mm, P. 380 mm e 586 mm.
Central side frame with glass
Finishings: Metallic varnished aluminum
and Th. 1/8” glass in 12 variants. Th. 1
1/2”, D. 15” and 23 1/8’’.
Trasformatore incassato
OPTIONAL BOTOLA INCASSATA
ISPEZIONABILE (vedi pag. 120).
Recessed transformer
OPTIONAL INSPECTIONABLE
RECESSED TRAP-DOOR (see page 120).
