71
70
01.
FASCIA DI TAMPONAMENTO SUPERIORE _
TOP FILLER
02.
FASCIA DI TAMPONAMENTO LATERALE _
SIDE FILLER
Fascia di tamponamento superiore a filo anta. Attrezzabile con profilo compensatore
di gomma per chiusura parete fuori squadra. Non è possibile utilizzare la fascia
di tamponamento superiore con soluzioni a tipologia di apertura complanare.
Dimensioni: H. da 60 mm a 320 mm. L. fino max. 3000 mm.
Door height top filler. Supplying with a rubber and a compensating profile
to close up.It is not possible to use the top filler with coplanar opening solutions.
Dimensions: from H. 2 3/8’’ to H. 12 5/8’’ ; up to max L. 118 1/8’’.
Fascia di tamponamento laterale utilizzabile a filo anta o lungo la struttura. Attrezzabile
con profilo compensatore di gomma per chiusura parete fuori squadra. Il posizionamento
della fascia di tamponamento laterale lungo la struttura, non è possibile in presenza
di spalla telaio. Dimensioni: L. da 60 mm a 476 mm. H. fino max. 3000 mm.
Side filler which can be used along the door or the structure. Supplying with a rubber and
a compensating profile to close up. The positioning of the side filler along the structure
is nor possible with a frame side. Dimensions: from W. 2 3/8’’ to W. 18 6/8’’;
up to max. H. 118 1/8’’.
TAMPONAMENTI _ FILLERS

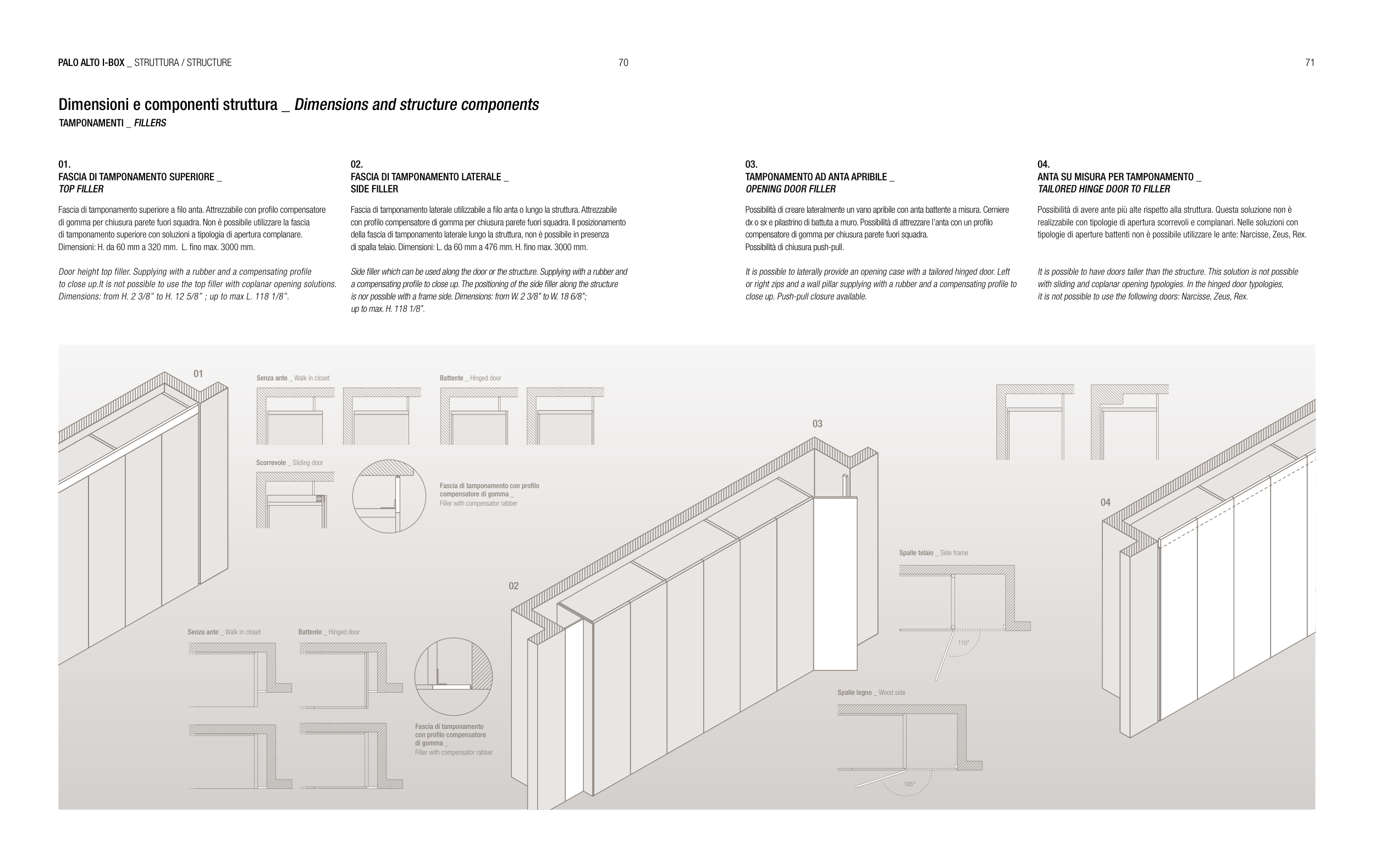

Dimensioni e componenti struttura _ Dimensions and structure components
PALO ALTO I-BOX _ STRUTTURA / STRUCTURE
165°
110°
165°
110°
165°
110°
165°
110°
165°
110°
Senza ante _ Walk in closet
Senza ante _ Walk in closet
Fascia di tamponamento con profilo
compensatore di gomma _
Filler with compensator rabber
Fascia di tamponamento
con profilo compensatore
di gomma _
Filler with compensator rabber
Scorrevole _ Sliding door
Battente _ Hinged door
Battente _ Hinged door
01
02
165°
110°
165°
110°
03.
TAMPONAMENTO AD ANTA APRIBILE _
OPENING DOOR FILLER
04.
ANTA SU MISURA PER TAMPONAMENTO _
TAILORED HINGE DOOR TO FILLER
Possibilità di creare lateralmente un vano apribile con anta battente a misura. Cerniere
dx o sx e pilastrino di battuta a muro. Possibilità di attrezzare l’anta con un profilo
compensatore di gomma per chiusura parete fuori squadra.
Possibilità di chiusura push-pull.
It is possible to laterally provide an opening case with a tailored hinged door. Left
or right zips and a wall pillar supplying with a rubber and a compensating profile to
close up. Push-pull closure available.
Possibilità di avere ante più alte rispetto alla struttura. Questa soluzione non è
realizzabile con tipologie di apertura scorrevoli e complanari. Nelle soluzioni con
tipologie di aperture battenti non è possibile utilizzare le ante: Narcisse, Zeus, Rex.
It is possible to have doors taller than the structure. This solution is not possible
with sliding and coplanar opening typologies. In the hinged door typologies,
it is not possible to use the following doors: Narcisse, Zeus, Rex.
Spalle legno _ Wood side
Spalle telaio _ Side frame
03
04
