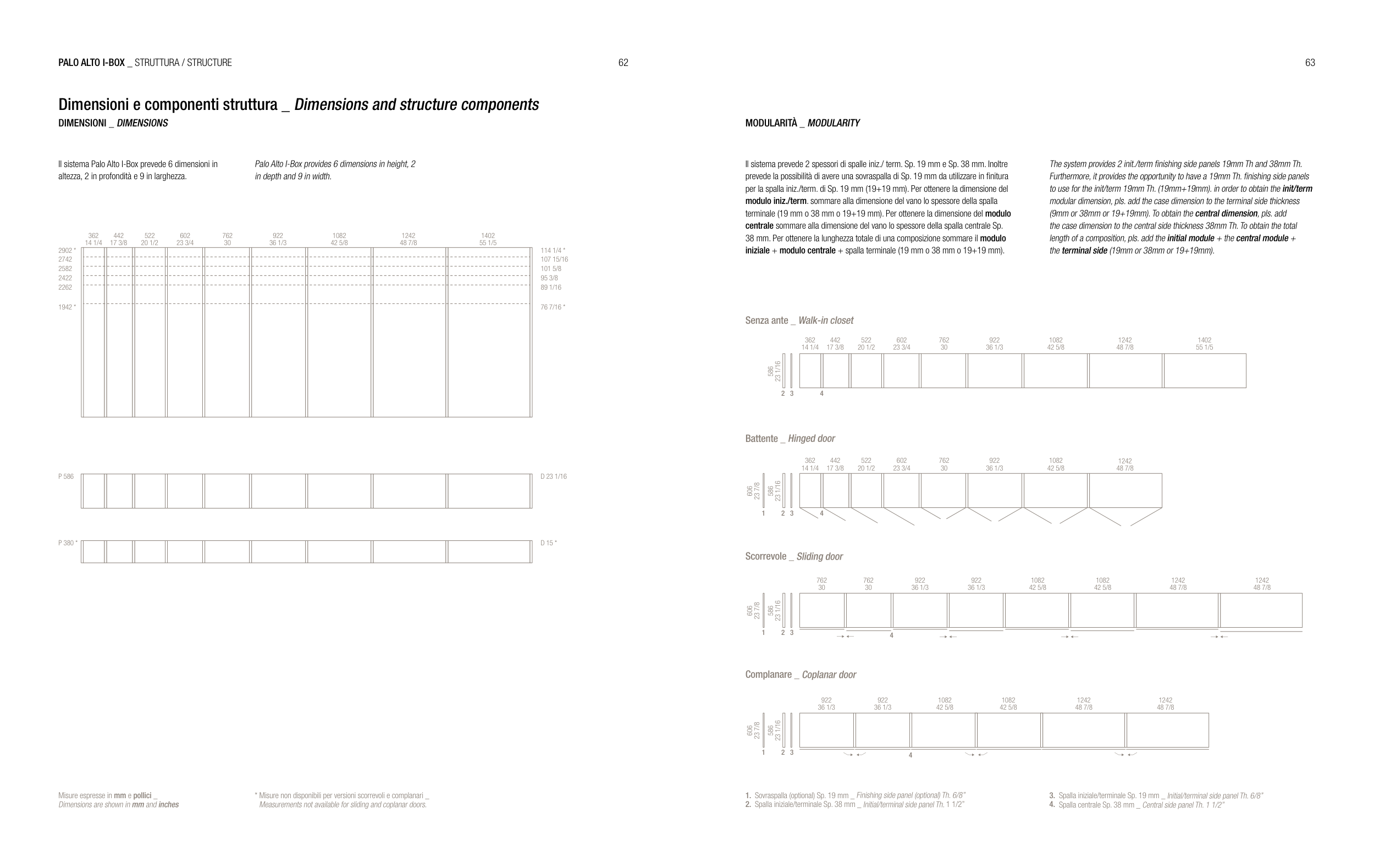

PALO ALTO I-BOX _ STRUTTURA / STRUCTURE
Dimensioni e componenti struttura _ Dimensions and structure components
DIMENSIONI _ DIMENSIONS
Palo Alto I-Box provides 6 dimensions in height, 2
in depth and 9 in width.
Il sistema Palo Alto I-Box prevede 6 dimensioni in
altezza, 2 in profondità e 9 in larghezza.
362
14 1/4
442
17 3/8
522
20 1/2
602
23 3/4
762
30
922
36 1/3
1082
42 5/8
1242
48 7/8
1402
55 1/5
Misure espresse in mm e pollici _
Dimensions are shown in mm and inches
* Misure non disponibili per versioni scorrevoli e complanari _
Measurements not available for sliding and coplanar doors.
2902 *
114 1/4 *
2742
107 15/16
2582
101 5/8
2422
95 3/8
2262
89 1/16
1942 *
76 7/16 *
P 586
D 23 1/16
P 380 *
D 15 *
MODULARITÀ _ MODULARITY
Il sistema prevede 2 spessori di spalle iniz./ term. Sp. 19 mm e Sp. 38 mm. Inoltre
prevede la possibilità di avere una sovraspalla di Sp. 19 mm da utilizzare in finitura
per la spalla iniz./term. di Sp. 19 mm (19+19 mm). Per ottenere la dimensione del
modulo iniz./term. sommare alla dimensione del vano lo spessore della spalla
terminale (19 mm o 38 mm o 19+19 mm). Per ottenere la dimensione del modulo
centrale sommare alla dimensione del vano lo spessore della spalla centrale Sp.
38 mm. Per ottenere la lunghezza totale di una composizione sommare il modulo
iniziale + modulo centrale + spalla terminale (19 mm o 38 mm o 19+19 mm).
The system provides 2 init./term finishing side panels 19mm Th and 38mm Th.
Furthermore, it provides the opportunity to have a 19mm Th. finishing side panels
to use for the init/term 19mm Th. (19mm+19mm). in order to obtain the init/term
modular dimension, pls. add the case dimension to the terminal side thickness
(9mm or 38mm or 19+19mm). To obtain the central dimension, pls. add
the case dimension to the central side thickness 38mm Th. To obtain the total
length of a composition, pls. add the initial module + the central module +
the terminal side (19mm or 38mm or 19+19mm).
Battente _ Hinged door
1
1
1
2
2
2
2
362
14 1/4
362
14 1/4
586
23 1/16
606
23 7/8
606
23 7/8
606
23 7/8
586
23 1/16
586
23 1/16
586
23 1/16
442
17 3/8
442
17 3/8
522
20 1/2
522
20 1/2
602
23 3/4
602
23 3/4
762
30
762
30
762
30
762
30
922
36 1/3
922
36 1/3
922
36 1/3
922
36 1/3
922
36 1/3
922
36 1/3
1082
42 5/8
1082
42 5/8
1082
42 5/8
1082
42 5/8
1082
42 5/8
1082
42 5/8
1242
48 7/8
1242
48 7/8
1242
48 7/8
1242
48 7/8
1242
48 7/8
1242
48 7/8
1402
55 1/5
3
3
3
3
4
4
4
4
Scorrevole _ Sliding door
Complanare _ Coplanar door
1.
2.
3.
4.
Sovraspalla (optional) Sp. 19 mm _ Finishing side panel (optional) Th. 6/8’’
Spalla iniziale/terminale Sp. 38 mm _ Initial/terminal side panel Th. 1 1/2’’
Spalla iniziale/terminale Sp. 19 mm _ Initial/terminal side panel Th. 6/8’’
Spalla centrale Sp. 38 mm _ Central side panel Th. 1 1/2’’
Senza ante _ Walk-in closet
