Soluzione ottenuta affiancando strutture di P. 380 mm con strutture di P. 586
mm oppure affiancando strutture di differenti profondità su misura. Il cambio di
profondità non è realizzabile con una spalla telaio.
This solution is obtained while setting D. 15’’ depth structures to Th. 23 1/8’’ ones
or complementing structures with different tailored depth. The depth modification is
not possible through a frame side.
586
23 1/16”
380
14 15/16”
586
23 1/16”
380
14 15/16”

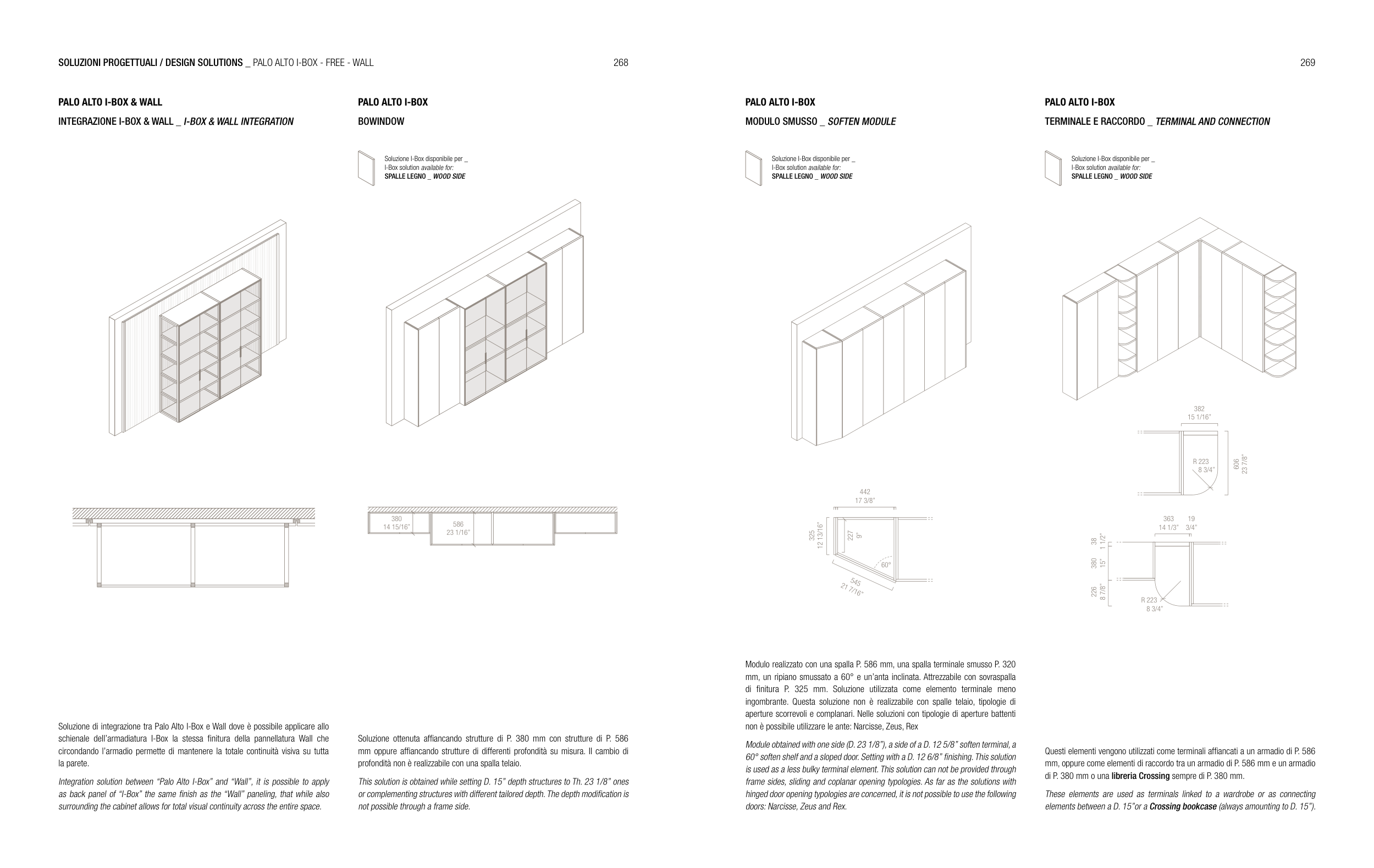

PALO ALTO I-BOX
BOWINDOW
PALO ALTO I-BOX & WALL
INTEGRAZIONE I-BOX & WALL _ I-BOX & WALL INTEGRATION
Soluzione I-Box disponibile per _
I-Box solution available for:
SPALLE LEGNO _ WOOD SIDE
PALO ALTO I-BOX
TERMINALE E RACCORDO _ TERMINAL AND CONNECTION
PALO ALTO I-BOX
MODULO SMUSSO _ SOFTEN MODULE
Modulo realizzato con una spalla P. 586 mm, una spalla terminale smusso P. 320
mm, un ripiano smussato a 60° e un’anta inclinata. Attrezzabile con sovraspalla
di finitura P. 325 mm. Soluzione utilizzata come elemento terminale meno
ingombrante. Questa soluzione non è realizzabile con spalle telaio, tipologie di
aperture scorrevoli e complanari. Nelle soluzioni con tipologie di aperture battenti
non è possibile utilizzare le ante: Narcisse, Zeus, Rex
Module obtained with one side (D. 23 1/8’’), a side of a D. 12 5/8’’ soften terminal, a
60° soften shelf and a sloped door. Setting with a D. 12 6/8’’ finishing. This solution
is used as a less bulky terminal element. This solution can not be provided through
frame sides, sliding and coplanar opening typologies. As far as the solutions with
hinged door opening typologies are concerned, it is not possible to use the following
doors: Narcisse, Zeus and Rex.
Questi elementi vengono utilizzati come terminali affiancati a un armadio di P. 586
mm, oppure come elementi di raccordo tra un armadio di P. 586 mm e un armadio
di P. 380 mm o una libreria Crossing sempre di P. 380 mm.
These elements are used as terminals linked to a wardrobe or as connecting
elements between a D. 15’’or a Crossing bookcase (always amounting to D. 15’’).
442
17 3/8”
60°
545
21 7/16”
325
12 13/16”
227
9”
382
15 1/16”
363
14 1/3”
19
3/4”
606
23 7/8”
380
15”
226
8 7/8”
38
1 1/2”
R 223
8 3/4”
R 223
8 3/4”
Soluzione I-Box disponibile per _
I-Box solution available for:
SPALLE LEGNO _ WOOD SIDE
Soluzione I-Box disponibile per _
I-Box solution available for:
SPALLE LEGNO _ WOOD SIDE
Soluzione di integrazione tra Palo Alto I-Box e Wall dove è possibile applicare allo
schienale dell’armadiatura I-Box la stessa finitura della pannellatura Wall che
circondando l’armadio permette di mantenere la totale continuità visiva su tutta
la parete.
Integration solution between “Palo Alto I-Box” and “Wall”, it is possible to apply
as back panel of “I-Box” the same finish as the “Wall” paneling, that while also
surrounding the cabinet allows for total visual continuity across the entire space.
