265
264
89 1/16, 95 3/8, 101 5/8, 114 1/4”
2262, 2422, 2582, 2902 mm

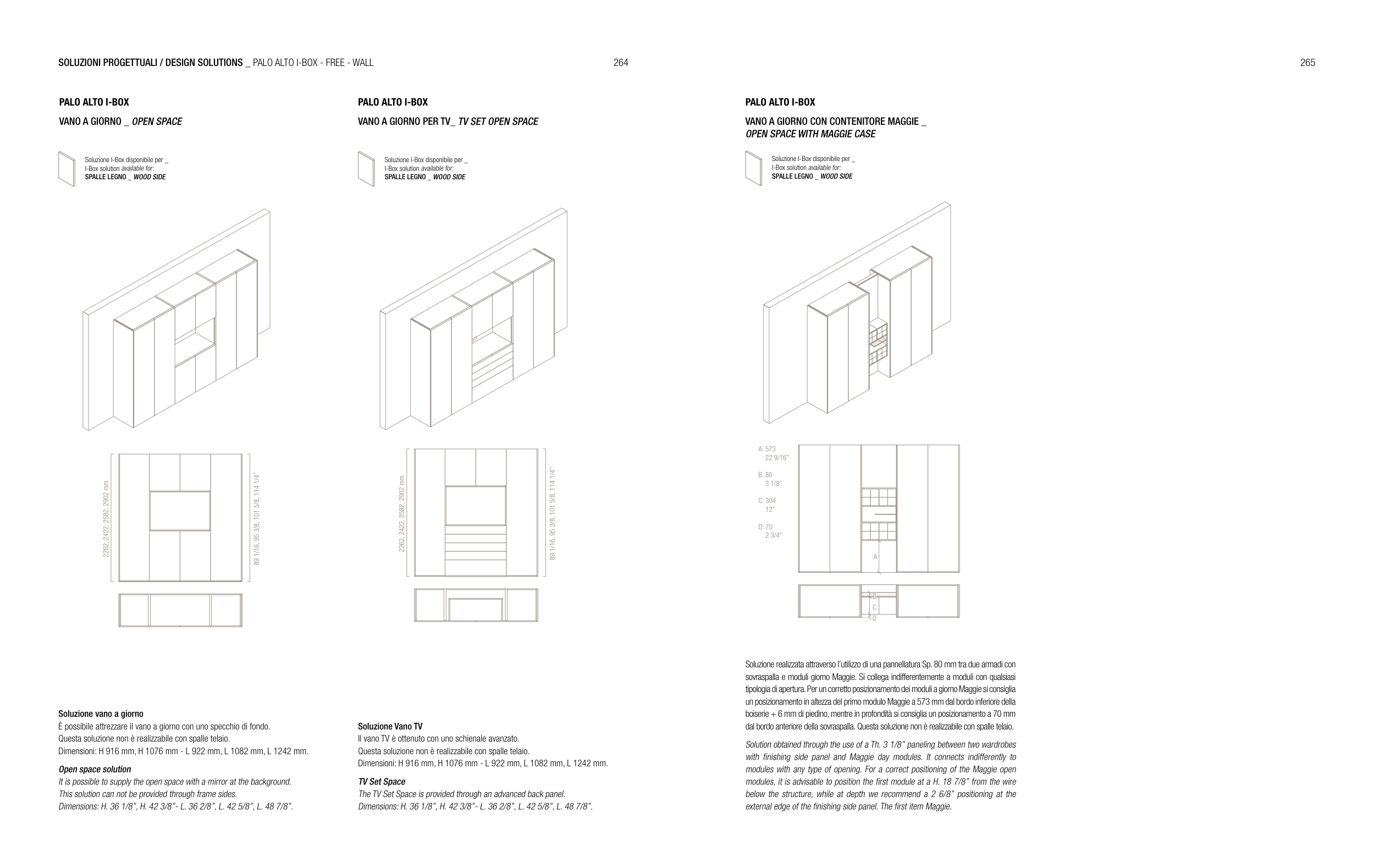

PALO ALTO I-BOX
VANO A GIORNO _ OPEN SPACE
Soluzione vano a giorno
È possibile attrezzare il vano a giorno con uno specchio di fondo.
Questa soluzione non è realizzabile con spalle telaio.
Dimensioni: H 916 mm, H 1076 mm - L 922 mm, L 1082 mm, L 1242 mm.
Open space solution
It is possible to supply the open space with a mirror at the background.
This solution can not be provided through frame sides.
Dimensions: H. 36 1/8’’, H. 42 3/8’’- L. 36 2/8’’, L. 42 5/8’’, L. 48 7/8’’.
Soluzione I-Box disponibile per _
I-Box solution available for:
SPALLE LEGNO _ WOOD SIDE
89 1/16, 95 3/8, 101 5/8, 114 1/4”
2262, 2422, 2582, 2902 mm
PALO ALTO I-BOX
VANO A GIORNO PER TV_ TV SET OPEN SPACE
Soluzione Vano TV
Il vano TV è ottenuto con uno schienale avanzato.
Questa soluzione non è realizzabile con spalle telaio.
Dimensioni: H 916 mm, H 1076 mm - L 922 mm, L 1082 mm, L 1242 mm.
TV Set Space
The TV Set Space is provided through an advanced back panel.
Dimensions: H. 36 1/8’’, H. 42 3/8’’- L. 36 2/8’’, L. 42 5/8’’, L. 48 7/8’’.
Soluzione I-Box disponibile per _
I-Box solution available for:
SPALLE LEGNO _ WOOD SIDE
Soluzione realizzata attraverso l’utilizzo di una pannellatura Sp. 80 mm tra due armadi con
sovraspalla e moduli giorno Maggie. Si collega indifferentemente a moduli con qualsiasi
tipologia di apertura. Per un corretto posizionamento dei moduli a giorno Maggie si consiglia
un posizionamento in altezza del primo modulo Maggie a 573 mm dal bordo inferiore della
boiserie + 6 mm di piedino, mentre in profondità si consiglia un posizionamento a 70 mm
dal bordo anteriore della sovraspalla. Questa soluzione non è realizzabile con spalle telaio.
Solution obtained through the use of a Th. 3 1/8’’ paneling between two wardrobes
with finishing side panel and Maggie day modules. It connects indifferently to
modules with any type of opening. For a correct positioning of the Maggie open
modules, it is advisable to position the first module at a H. 18 7/8’’ from the wire
below the structure, while at depth we recommend a 2 6/8’’ positioning at the
external edge of the finishing side panel. The first item Maggie.
A: 573
22 9/16”
B: 80
3 1/8”
C: 304
12”
D: 70
2 3/4”
A
C
D
B
PALO ALTO I-BOX
VANO A GIORNO CON CONTENITORE MAGGIE _
OPEN SPACE WITH MAGGIE CASE
Soluzione I-Box disponibile per _
I-Box solution available for:
SPALLE LEGNO _ WOOD SIDE
SOLUZIONI PROGETTUALI / DESIGN SOLUTIONS _ PALO ALTO I-BOX - FREE - WALL
