253
252

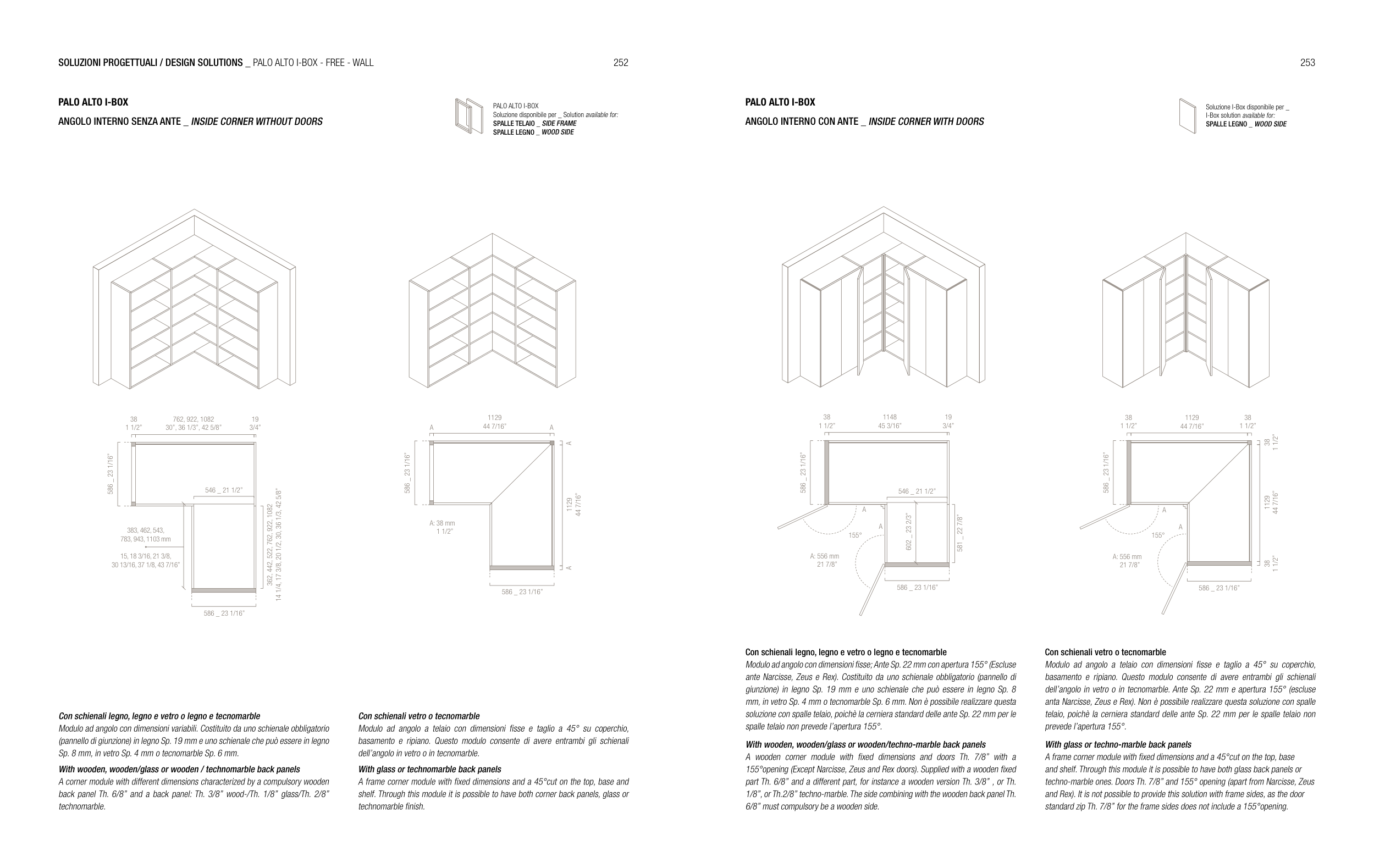

PALO ALTO I-BOX
ANGOLO INTERNO SENZA ANTE _ INSIDE CORNER WITHOUT DOORS
Con schienali legno, legno e vetro o legno e tecnomarble
Modulo ad angolo con dimensioni variabili. Costituito da uno schienale obbligatorio
(pannello di giunzione) in legno Sp. 19 mm e uno schienale che può essere in legno
Sp. 8 mm, in vetro Sp. 4 mm o tecnomarble Sp. 6 mm.
With wooden, wooden/glass or wooden / technomarble back panels
A corner module with different dimensions characterized by a compulsory wooden
back panel Th. 6/8’’ and a back panel: Th. 3/8’’ wood-/Th. 1/8’’ glass/Th. 2/8’’
technomarble.
Con schienali vetro o tecnomarble
Modulo ad angolo a telaio con dimensioni fisse e taglio a 45° su coperchio,
basamento e ripiano. Questo modulo consente di avere entrambi gli schienali
dell’angolo in vetro o in tecnomarble.
With glass or technomarble back panels
A frame corner module with fixed dimensions and a 45°cut on the top, base and
shelf. Through this module it is possible to have both corner back panels, glass or
technomarble finish.
762, 922, 1082
30”, 36 1/3”, 42 5/8”
38
1 1/2”
19
3/4”
362, 442, 522, 762, 922, 1082
14 1/4, 17 3/8, 20 1/2, 30, 36 1/3, 42 5/8”
586 _ 23 1/16”
586 _ 23 1/16”
546 _ 21 1/2”
383, 462, 543,
783, 943, 1103 mm
15, 18 3/16, 21 3/8,
30 13/16, 37 1/8, 43 7/16”
1129
44 7/16”
1129
44 7/16”
A
A
A
A
A: 38 mm
1 1/2”
586 _ 23 1/16”
586 _ 23 1/16”
PALO ALTO I-BOX
Soluzione disponibile per _ Solution available for:
SPALLE TELAIO _ SIDE FRAME
SPALLE LEGNO _ WOOD SIDE
1148
45 3/16”
581 _ 22 7/8”
602 _ 23 2/3”
155°
A
A
A: 556 mm
21 7/8”
38
1 1/2”
19
3/4”
586 _ 23 1/16”
586 _ 23 1/16”
546 _ 21 1/2”
155°
A
A
A: 556 mm
21 7/8”
38
1 1/2”
38
1 1/2”
38
1 1/2”
38
1 1/2”
1129
44 7/16”
1129
44 7/16”
586 _ 23 1/16”
586 _ 23 1/16”
PALO ALTO I-BOX
ANGOLO INTERNO CON ANTE _ INSIDE CORNER WITH DOORS
Con schienali legno, legno e vetro o legno e tecnomarble
Modulo ad angolo con dimensioni fisse; Ante Sp. 22 mm con apertura 155° (Escluse
ante Narcisse, Zeus e Rex). Costituito da uno schienale obbligatorio (pannello di
giunzione) in legno Sp. 19 mm e uno schienale che può essere in legno Sp. 8
mm, in vetro Sp. 4 mm o tecnomarble Sp. 6 mm. Non è possibile realizzare questa
soluzione con spalle telaio, poichè la cerniera standard delle ante Sp. 22 mm per le
spalle telaio non prevede l’apertura 155°.
With wooden, wooden/glass or wooden/techno-marble back panels
A wooden corner module with fixed dimensions and doors Th. 7/8’’ with a
155°opening (Except Narcisse, Zeus and Rex doors). Supplied with a wooden fixed
part Th. 6/8’’ and a different part, for instance a wooden version Th. 3/8’’ , or Th.
1/8’’, or Th.2/8’’ techno-marble. The side combining with the wooden back panel Th.
6/8’’ must compulsory be a wooden side.
Con schienali vetro o tecnomarble
Modulo ad angolo a telaio con dimensioni fisse e taglio a 45° su coperchio,
basamento e ripiano. Questo modulo consente di avere entrambi gli schienali
dell’angolo in vetro o in tecnomarble. Ante Sp. 22 mm e apertura 155° (escluse
anta Narcisse, Zeus e Rex). Non è possibile realizzare questa soluzione con spalle
telaio, poichè la cerniera standard delle ante Sp. 22 mm per le spalle telaio non
prevede l’apertura 155°.
With glass or techno-marble back panels
A frame corner module with fixed dimensions and a 45°cut on the top, base
and shelf. Through this module it is possible to have both glass back panels or
techno-marble ones. Doors Th. 7/8’’ and 155° opening (apart from Narcisse, Zeus
and Rex). It is not possible to provide this solution with frame sides, as the door
standard zip Th. 7/8’’ for the frame sides does not include a 155°opening.
Soluzione I-Box disponibile per _
I-Box solution available for:
SPALLE LEGNO _ WOOD SIDE
SOLUZIONI PROGETTUALI / DESIGN SOLUTIONS _ PALO ALTO I-BOX - FREE - WALL
