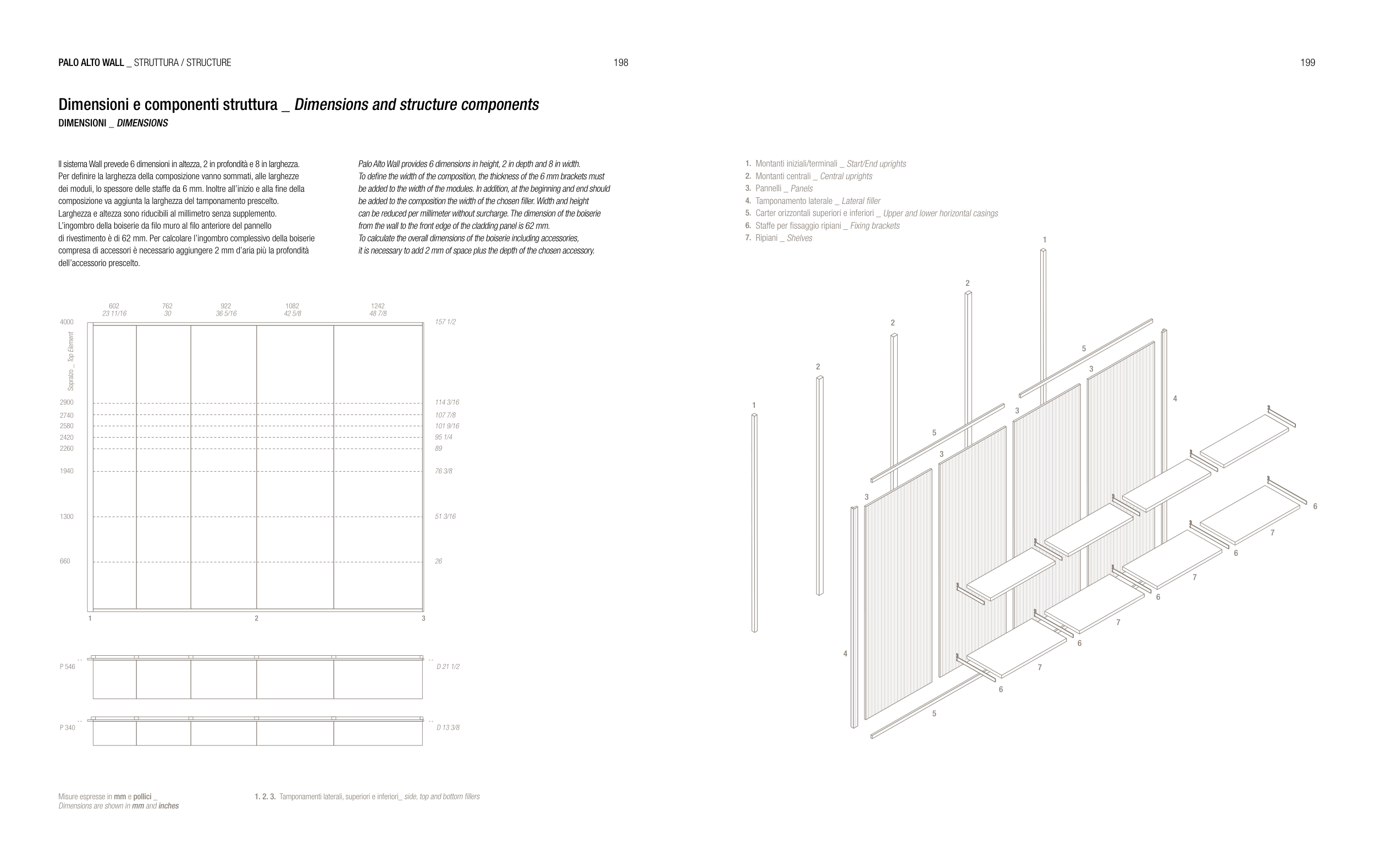

Dimensioni e componenti struttura _ Dimensions and structure components
DIMENSIONI _ DIMENSIONS
Palo Alto Wall provides 6 dimensions in height, 2 in depth and 8 in width.
To define the width of the composition, the thickness of the 6 mm brackets must
be added to the width of the modules. In addition, at the beginning and end should
be added to the composition the width of the chosen filler. Width and height
can be reduced per millimeter without surcharge. The dimension of the boiserie
from the wall to the front edge of the cladding panel is 62 mm.
To calculate the overall dimensions of the boiserie including accessories,
it is necessary to add 2 mm of space plus the depth of the chosen accessory.
Il sistema Wall prevede 6 dimensioni in altezza, 2 in profondità e 8 in larghezza.
Per definire la larghezza della composizione vanno sommati, alle larghezze
dei moduli, lo spessore delle staffe da 6 mm. Inoltre all’inizio e alla fine della
composizione va aggiunta la larghezza del tamponamento prescelto.
Larghezza e altezza sono riducibili al millimetro senza supplemento.
L’ingombro della boiserie da filo muro al filo anteriore del pannello
di rivestimento è di 62 mm. Per calcolare l’ingombro complessivo della boiserie
compresa di accessori è necessario aggiungere 2 mm d’aria più la profondità
dell’accessorio prescelto.
PALO ALTO WALL _ STRUTTURA / STRUCTURE
1242
48 7/8
1082
42 5/8
922
36 5/16
762
30
602
23 11/16
P 546
D 21 1/2
P 340
D 13 3/8
660
26
1300
51 3/16
1940
76 3/8
2260
89
2420
95 1/4
2580
101 9/16
2740
107 7/8
2900
4000
157 1/2
114 3/16
Sopralzo _ Top Element
Tamponamenti laterali, superiori e inferiori_ side, top and bottom fillers
1. 2. 3.
2
3
1
Misure espresse in mm e pollici _
Dimensions are shown in mm and inches
Montanti iniziali/terminali _ Start/End uprights
Montanti centrali _ Central uprights
Pannelli _ Panels
Tamponamento laterale _ Lateral filler
Carter orizzontali superiori e inferiori _ Upper and lower horizontal casings
Staffe per fissaggio ripiani _ Fixing brackets
Ripiani _ Shelves
1.
2.
3.
4.
5.
6.
7.
1
2
3
3
3
3
5
5
5
6
6
6
6
6
7
7
7
7
4
4
2
2
1
