L
N
LED driver
DAL-MULTI-C02
-
-
-
-
Single colour LED Strip
Tira LED Monocolor
DALI
Master
Ø 4,2
166
156
23
54
CW
WW
R
eBLUE MULTI4
INPUT
12-24 VDC
OUTPUT 12-24 VDC
Max. 6 A total
12
34
R
eBLUE MULTI4
INPUT
12-24 VDC
OUTPUT 12-24 VDC
Max. 6 A total
1
23
4
R
eBLUE MULTI4
INPUT
12-24 VDC
OUTPUT 12-24 VDC
Max. 6 A total
12
34
R
eBLUE MULTI4
INPUT
12-24 VDC
OUTPUT 12-24 VDC
Max. 6 A total
12
34
L
N
LED driver
RGBW LED Strip
RGB LED Strip
Tira LED RGBW
Tira LED RGB
TW LED Strip
Tira LED TW
-
-
-
-
Single colour LED Strip
Tira LED Monocolor
18
Ø 3,5
72,6
64,6
56
30
DIM
DIM
TW
RGB
RGBW

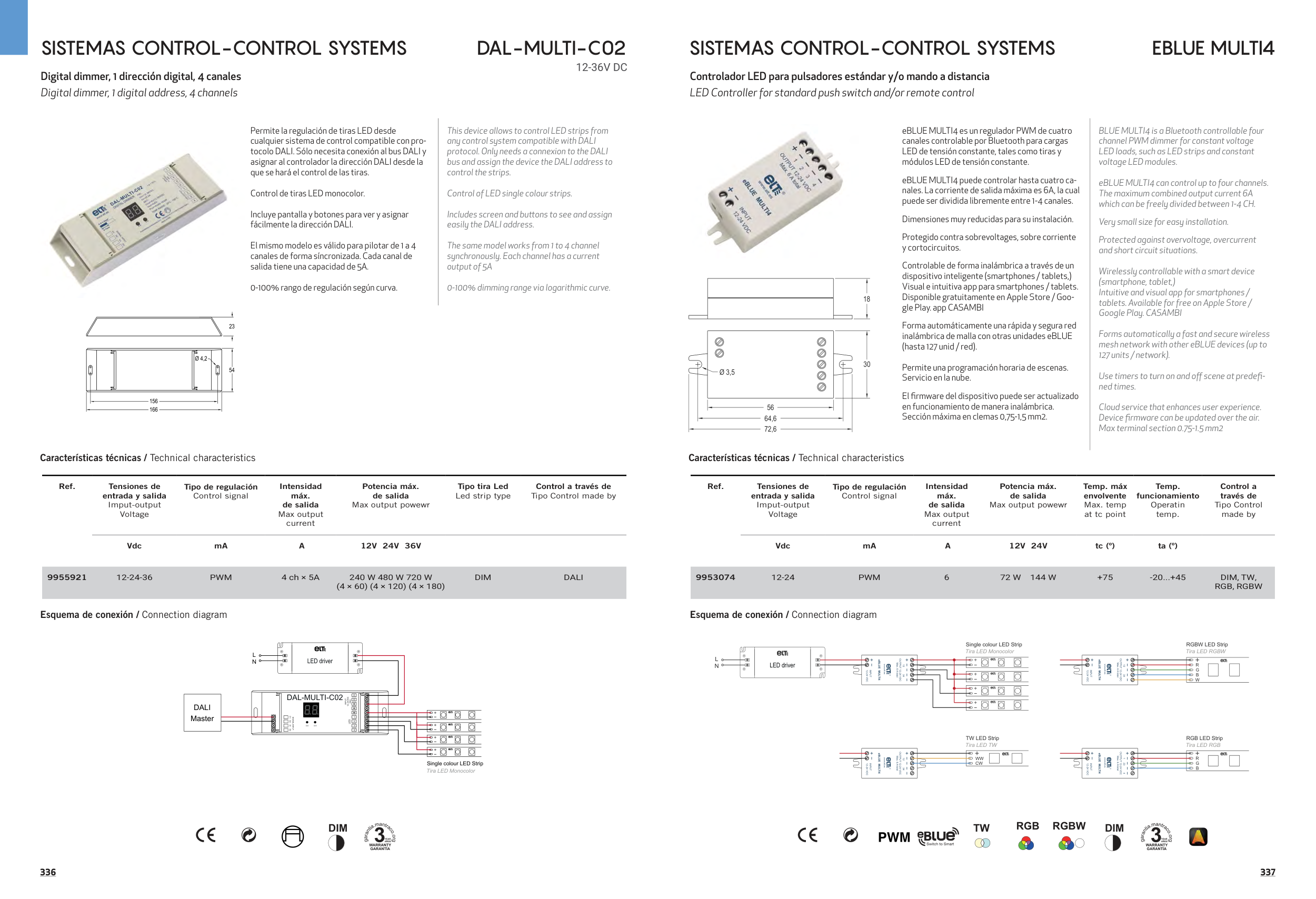

SISTEMAS CONTROL-CONTROL SYSTEMS
Digital dimmer, 1 dirección digital, 4 canales
Digital dimmer, 1 digital address, 4 channels
DAL-MULTI-C02
Ref.
Tensiones de
entrada y salida
Imput-output
Voltage
Tipo de regulación
Control signal
Intensidad
máx.
de salida
Max output
current
Potencia máx.
de salida
Max output powewr
Tipo tira Led
Led strip type
Control a través de
Tipo Control made by
Vdc
mA
A
12V 24V 36V
9955921
12-24-36
PWM
4 ch × 5A
240 W 480 W 720 W
(4 × 60) (4 × 120) (4 × 180)
DIM
DALI
Esquema de conexión / Connection diagram
Características técnicas / Technical characteristics
Permite la regulación de tiras LED desde
cualquier sistema de control compatible con pro-
tocolo DALI. Sólo necesita conexión al bus DALI y
asignar al controlador la dirección DALI desde la
que se hará el control de las tiras.
Control de tiras LED monocolor.
Incluye pantalla y botones para ver y asignar
fácilmente la dirección DALI.
El mismo modelo es válido para pilotar de 1 a 4
canales de forma síncronizada. Cada canal de
salida tiene una capacidad de 5A.
0-100% rango de regulación según curva.
This device allows to control LED strips from
any control system compatible with DALI
protocol. Only needs a connexion to the DALI
bus and assign the device the DALI address to
control the strips.
Control of LED single colour strips.
Includes screen and butons to see and assign
easily the DALI address.
The same model works from 1 to 4 channel
synchronously. Each channel has a current
output of 5A
0-100% dimming range via logarithmic curve.
SISTEMAS CONTROL-CONTROL SYSTEMS
Controlador LED para pulsadores estándar y/o mando a distancia
LED Controller for standard push switch and/or remote control
EBLUE MULTI4
eBLUE MULTI4 es un regulador PWM de cuatro
canales controlable por Bluetooth para cargas
LED de tensión constante, tales como tiras y
módulos LED de tensión constante.
eBLUE MULTI4 puede controlar hasta cuatro ca-
nales. La corriente de salida máxima es 6A, la cual
puede ser dividida libremente entre 1-4 canales.
Dimensiones muy reducidas para su instalación.
Protegido contra sobrevoltages, sobre corriente
y cortocircuitos.
Controlable de forma inalámbrica a través de un
dispositivo inteligente (smartphones / tablets,)
Visual e intuitiva app para smartphones / tablets.
Disponible gratuitamente en Apple Store / Goo-
gle Play. app CASAMBI
Forma automáticamente una rápida y segura red
inalámbrica de malla con otras unidades eBLUE
(hasta 127 unid / red).
Permite una programación horaria de escenas.
Servicio en la nube.
El firmware del dispositivo puede ser actualizado
en funcionamiento de manera inalámbrica.
Sección máxima en clemas 0,75-1,5 mm2.
BLUE MULTI4 is a Bluetooth controllable four
channel PWM dimmer for constant voltage
LED loads, such as LED strips and constant
voltage LED modules.
eBLUE MULTI4 can control up to four channels.
The maximum combined output current 6A
which can be freely divided between 1-4 CH.
Very small size for easy installation.
Protected against overvoltage, overcurrent
and short circuit situations.
Wirelessly controllable with a smart device
(smartphone, tablet,)
Intuitive and visual app for smartphones /
tablets. Available for free on Apple Store /
Google Play. CASAMBI
Forms automatically a fast and secure wireless
mesh network with other eBLUE devices (up to
127 units / network).
Use timers to turn on and off scene at predefi-
ned times.
Cloud service that enhances user experience.
Device firmware can be updated over the air.
Max terminal section 0.75-1.5 mm2
Ref.
Tensiones de
entrada y salida
Imput-output
Voltage
Tipo de regulación
Control signal
Intensidad
máx.
de salida
Max output
current
Potencia máx.
de salida
Max output powewr
Temp. máx
envolvente
Max. temp
at tc point
Temp.
funcionamiento
Operatin
temp.
Control a
través de
Tipo Control
made by
Vdc
mA
A
12V 24V
tc (º)
ta (º)
9953074
12-24
PWM
6
72 W 144 W
+75
-20...+45
DIM, TW,
RGB, RGBW
Características técnicas / Technical characteristics
Esquema de conexión / Connection diagram
336
337
