Ø 3,5
145
139
17
47

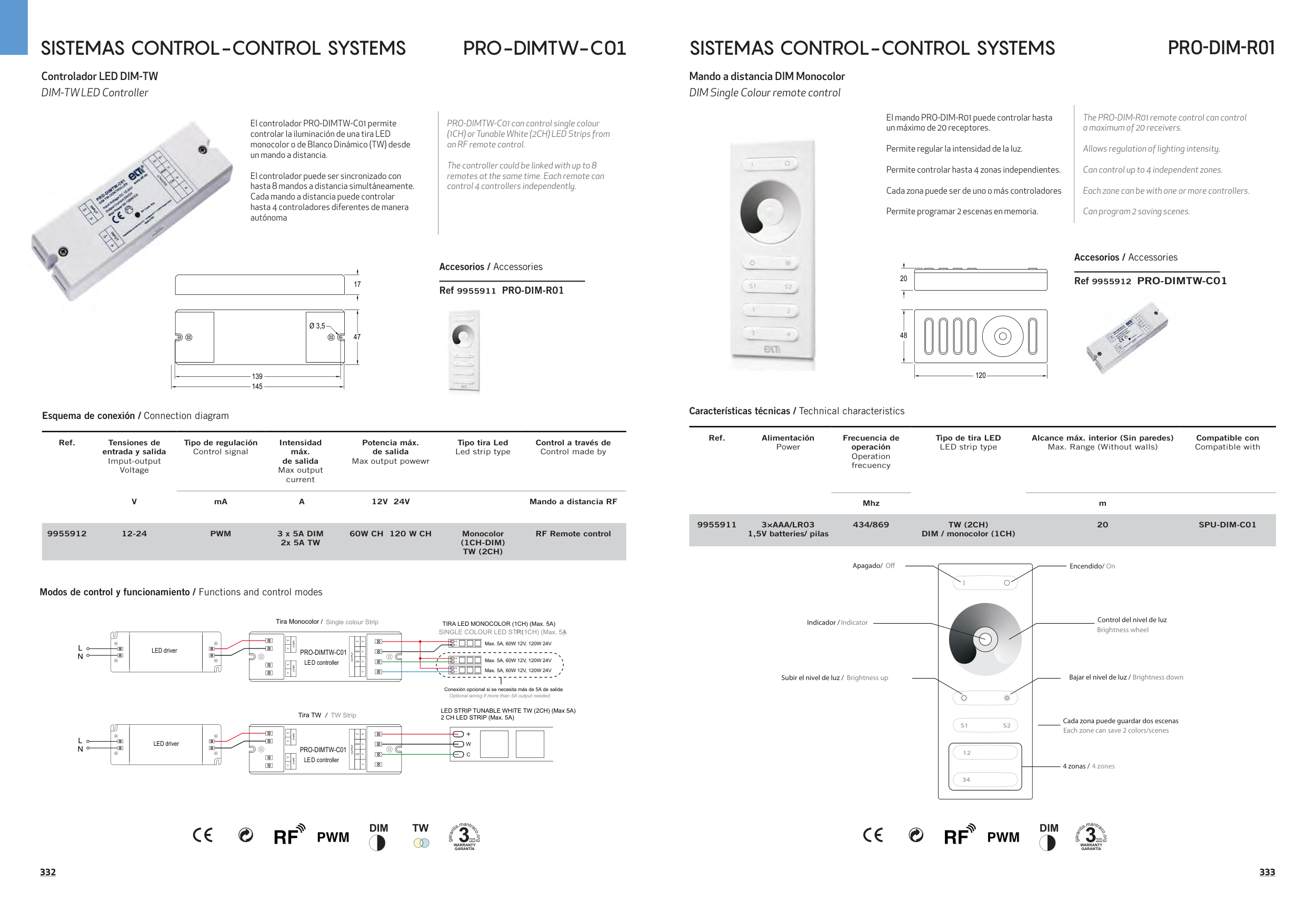

LED controller
PRO-DIMTW-C01
LED controller
PRO-DIMTW-C01
-
-
-
Single colour Strip
Tira Monocolor /
SINGLE COLOUR LED STRI
P (1CH) (Max. 5A)
TIRA LED MONOCOLOR (1CH) (Max. 5A)
Max. 5A, 60W 12V, 120W 24V
Max. 5A, 60W 12V, 120W 24V
Max. 5A, 60W 12V, 120W 24V
Optional wiring if more than 5A output needed
Conexión opcional si se necesita más de 5A de salida
TW Strip
/
Tira TW
LED STRIP TUNABLE WHITE TW (2CH) (Max 5A)
2 CH LED STRIP (Max. 5A)
L
N
LED driver
L
N
LED driver
W
C
DIM
DIM
TW
El controlador PRO-DIMTW-C01 permite
controlar la iluminación de una tira LED
monocolor o de Blanco Dinámico (TW) desde
un mando a distancia.
El controlador puede ser sincronizado con
hasta 8 mandos a distancia simultáneamente.
Cada mando a distancia puede controlar
hasta 4 controladores diferentes de manera
autónoma
PRO-DIMTW-C01 can control single colour
(1CH) or Tunable White (2CH) LED Strips from
an RF remote control.
The controller could be linked with up to 8
remotes at the same time. Each remote can
control 4 controllers independently.
Ref.
Tensiones de
entrada y salida
Imput-output
Voltage
Tipo de regulación
Control signal
Intensidad
máx.
de salida
Max output
current
Potencia máx.
de salida
Max output powewr
Tipo tira Led
Led strip type
Control a través de
Control made by
V
mA
A
12V 24V
Mando a distancia RF
9955912
12-24
PWM
3 x 5A DIM
2x 5A TW
60W CH 120 W CH
Monocolor
(1CH-DIM)
TW (2CH)
RF Remote control
Controlador LED DIM-TW
DIM-TW LED Controller
SISTEMAS CONTROL-CONTROL SYSTEMS
Esquema de conexión / Connection diagram
Accesorios / Accessories
Ref 9955911 PRO-DIM-R01
PRO-DIMTW-C01
Modos de control y funcionamiento / Functions and control modes
El mando PRO-DIM-R01 puede controlar hasta
un máximo de 20 receptores.
Permite regular la intensidad de la luz.
Permite controlar hasta 4 zonas independientes.
Cada zona puede ser de uno o más controladores
Permite programar 2 escenas en memoria.
The PRO-DIM-R01 remote control can control
a maximum of 20 receivers.
Allows regulation of lighting intensity.
Can control up to 4 independent zones.
Each zone can be with one or more controllers.
Can program 2 saving scenes.
48
20
120
Mando a distancia DIM Monocolor
DIM Single Colour remote control
SISTEMAS CONTROL-CONTROL SYSTEMS
Ref.
Alimentación
Power
Frecuencia de
operación
Operation
frecuency
Tipo de tira LED
LED strip type
Alcance máx. interior (Sin paredes)
Max. Range (Without walls)
Compatible con
Compatible with
Mhz
m
9955911
3×AAA/LR03
1,5V batteries/ pilas
434/869
TW (2CH)
DIM / monocolor (1CH)
20
SPU-DIM-C01
Características técnicas / Technical characteristics
12
34
S1
S2
Apagado/
Indicador / Indicator
Subir el nivel de luz / Brightness up
4 zonas / 4 zones
Brightness down
Bajar el nivel de luz /
Each zone can save 2 colors/scenes
Cada zona puede guardar dos escenas
Brightness wheel
Control del nivel de luz
Encendido/ On
PRO-DIM-R01
Accesorios / Accessories
Ref 9955912 PRO-DIMTW-C01
332
333
