Per asola 132x38
Col.
Code
PB00001B
PB00001K
PB00001E
Per asola 186x45
Col.
Code
PB00002B
PB00002K
PB00002E
Code
m
m
mm
mm
mm
mm x mm
kg
m2
m x m x m
PL450COI
4
0,5
105
60
3
132 x 38
28
1,17
0,90 x 0,90 x 0,60
PL680COI
6
0,8
128
60
3
186 x 45
48
2,01
1,10 x 1,10 x 0,90
Code
m
m
mm
mm
mm x mm
mm
mm
mm
mm
kg
m2
m x m x m
PL400COP
4
100
60
3
132 x 38
250
180
M16
300
30
1,20
0,90 x 0,90 x 0,60
PL600COP
6
120
60
3
186 x 45
250
180
M16
300
48
1,90
1,10 x 1,10 x 0,90
Zenit conico da interrare | Zenit conical inground | Zenit conique à enterrer | Zenit cónico enterrado
Zenit conico con piastra | Zenit conical with plate | Zenit conique avec plaque de fixation
Zenit cónico con placa de fijación
Portello e morsettiera per palo Conico | Hatch
and terminal block for Zenit conical | Trappe et
bornier pour Zenit conique | Trampilla y bloque de
terminales para Zenit cónico
Traversa Zenit | Crossbar Zenit | Traverse Zenit
Travesaño Zenit
500 mm
Col.
Code
PB00003B
PB00003K
PB00003E
1000 mm
Col.
Code
PB00004B
PB00004K
PB00004E
COLOURS
Grey anthracite RAL 7021
Corten
Black RAL 9005
Le dimensioni indicate sono quelle minime per garantire il rapporto di sicurezza imposto dalla norma (1.5xMrib. <= 0,9Mstab.) considerando calcestruzzo armato del
peso di 2500 kg/mc. Le seguenti sono indicazioni di massima: il dimensionamento di un plinto di fondazione deve essere sempre dimensionato da un Ingegnere iscritto
all’Albo. | The indicated dimensions are the minimum ones to ensure the safety factor required by the standard (1.5 x Mrib <= 0.9 Mstab), considering reinforced concrete
with a weight of 2500 kg/m³. The following are general indications: the dimensioning of a foundation plinth must always be carried out by a professional. | Les dimensions
indiquées sont les minimales requises pour garantir le coefficient de sécurité imposé par la norme (1,5 x Mrib <= 0,9 Mstab), en considérant le béton armé d'un poids
de 2500 kg/m³. Les lignes directrices suivantes sont d'ordre général : le dimensionnement d'un socle de fondation doit toujours être effectué par un professionnel. | Las
dimensiones indicadas son las mínimas para garantizar el coeficiente de seguridad impuesto por la norma (1,5 x Mrib <= 0,9 Mstab), considerando hormigón armado
con un peso de 2500 kg/m³. Las siguientes son directrices generales: el dimensionamiento de un zócalo de cimentación debe realizarlo siempre un profesional.
250
9 7/8"
1000
39 3/8"
ø 70
ø 2 3/4"
250
9 7/8"
500
19 5/8"
ø 70
ø 2 3/4"
158
6 1/4"
65
2 1/2"
11
3/8"
212
8 3/8"
72
2 7/8"
11
3/8"

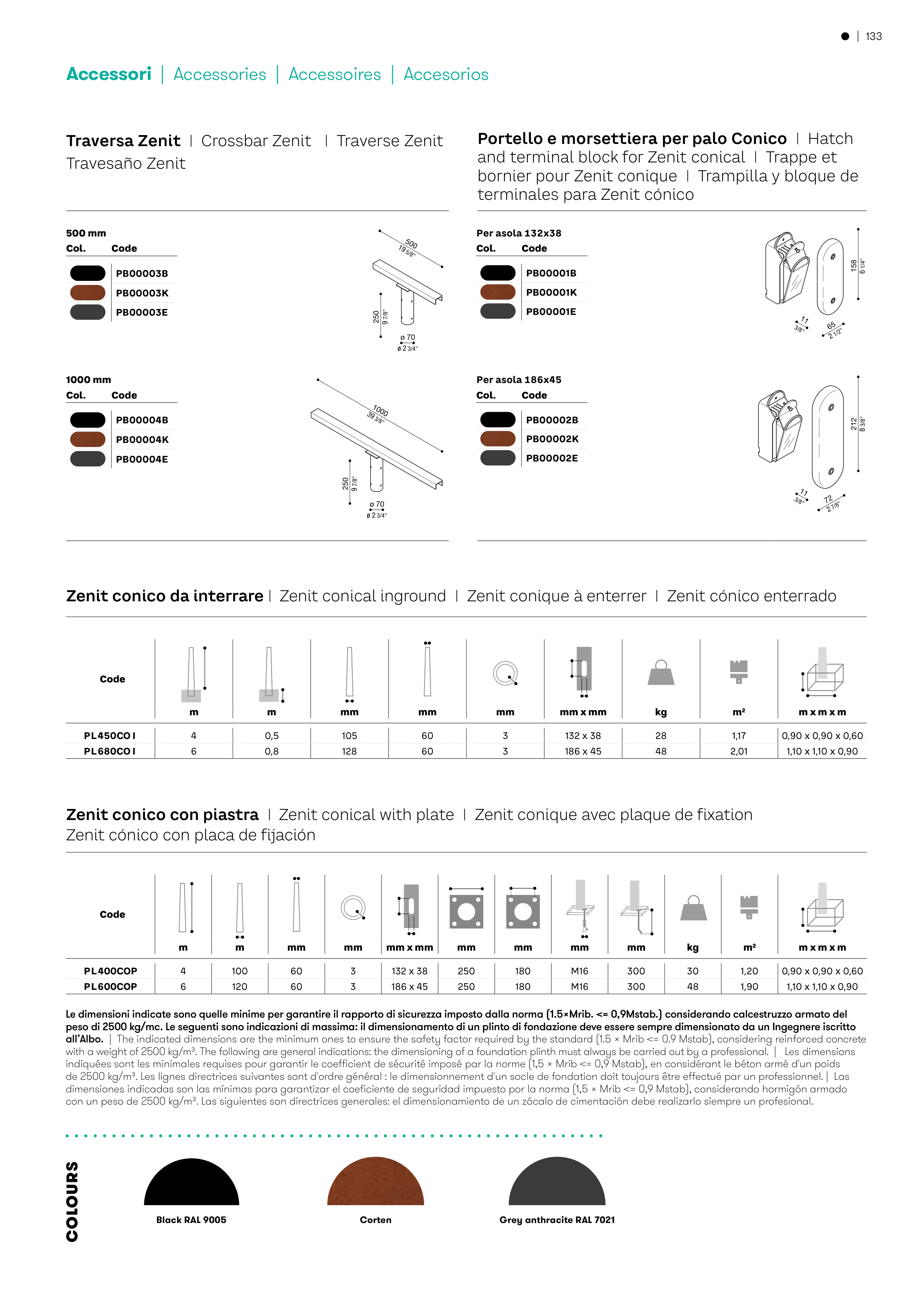

Accessori | Accessories | Accessoires | Accesorios
133
