LED
W
LM
REAL LM
COL.
CODE *
6
1000 40
ĎõĮ220-240ĮV
LL129116Ä
LL129117Ä
LL129118Ä
LL129119Ä
LL129122Ä
* Complete the CODE
Ä LED COLOUR N | 4000K 3 | 3000K 2 | 2700K
IP 66 IKĮ07Į2JĮxx5
Čó
110
4 3/8"
70
2 3/4"
60
2 23/64"

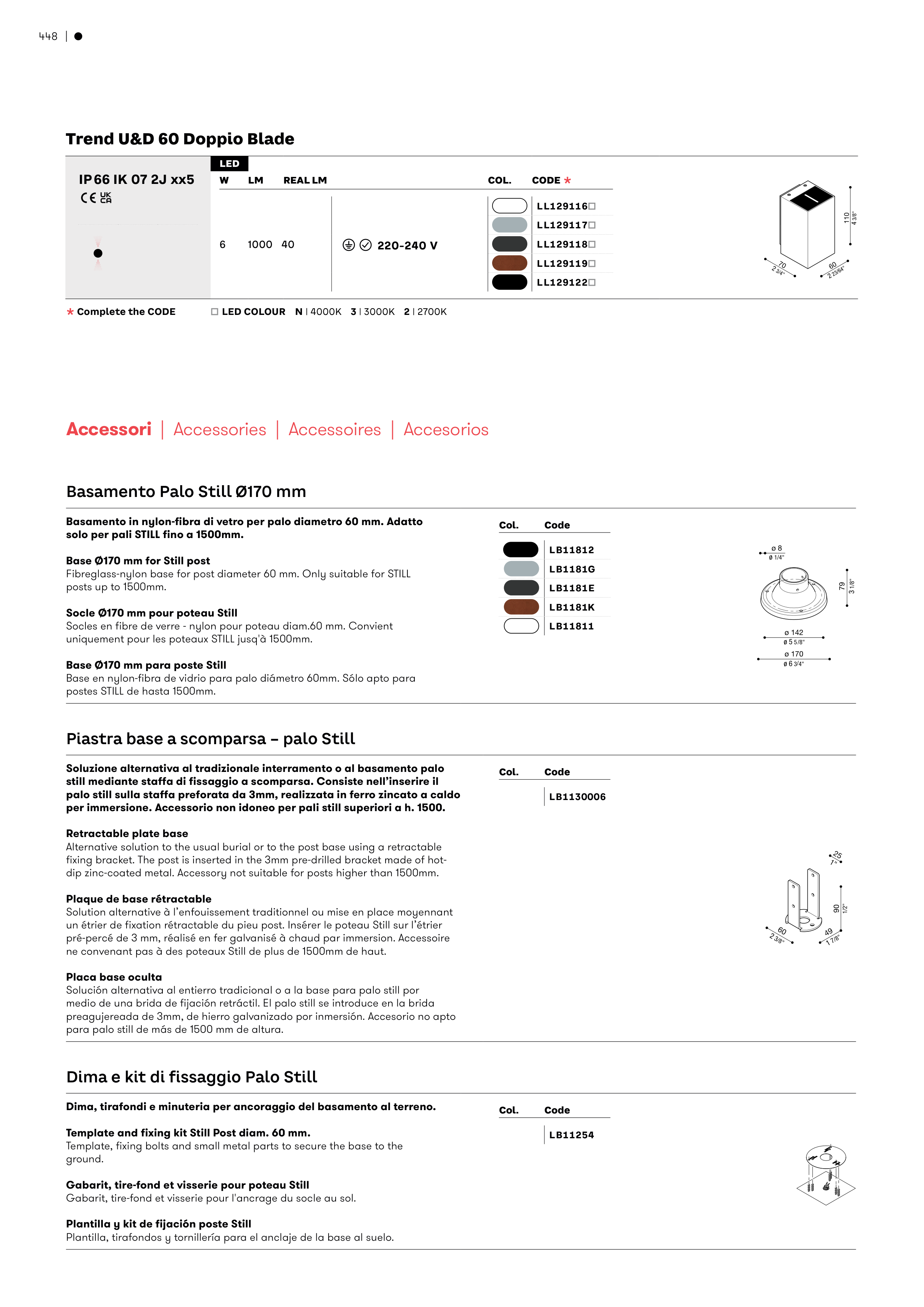

Trend U&D 60 Doppio Blade
Accessori | Accessories | Accessoires | Accesorios
Basamento Palo Still Ø170 mm
Basamento in nylon-fibra di vetro per palo diametro 60 mm. Adatto
solo per pali STILL fino a 1500mm.
Base Ø170 mm for Still post
Fibreglass-nylon base for post diameter 60 mm. Only suitable for STILL
posts up to 1500mm.
Socle Ø170 mm pour poteau Still
Socles en fibre de verre - nylon pour poteau diam.60 mm. Convient
uniquement pour les poteaux STILL jusq'à 1500mm.
Base Ø170 mm para poste Still
Base en nylon-fibra de vidrio para palo diámetro 60mm. Sólo apto para
postes STILL de hasta 1500mm.
Col.
Code
LB11812
LB1181G
LB1181E
LB1181K
LB11811
79
3 1/8"
ø 142
ø 5 5/8"
ø 170
ø 6 3/4"
ø 8
ø 1/4"
Piastra base a scomparsa – palo Still
Soluzione alternativa al tradizionale interramento o al basamento palo
still mediante staffa di fissaggio a scomparsa. Consiste nell’inserire il
palo still sulla staffa preforata da 3mm, realizzata in ferro zincato a caldo
per immersione. Accessorio non idoneo per pali still superiori a h. 1500.
Retractable plate base
Alternative solution to the usual burial or to the post base using a retractable
fixing bracket. The post is inserted in the 3mm pre-drilled bracket made of hot-
dip zinc-coated metal. Accessory not suitable for posts higher than 1500mm.
Plaque de base rétractable
Solution alternative à l’enfouissement traditionnel ou mise en place moyennant
un étrier de fixation rétractable du pieu post. Insérer le poteau Still sur l’étrier
pré-percé de 3 mm, réalisé en fer galvanisé à chaud par immersion. Accessoire
ne convenant pas à des poteaux Still de plus de 1500mm de haut.
Placa base oculta
Solución alternativa al entierro tradicional o a la base para palo still por
medio de una brida de fijación retráctil. El palo still se introduce en la brida
preagujereada de 3mm, de hierro galvanizado por inmersión. Accesorio no apto
para palo still de más de 1500 mm de altura.
Col.
Code
LB1130006
60
2 3/8"
90
1/2"
49
1 7/8"
25
1"
Dima e kit di fissaggio Palo Still
Dima, tirafondi e minuteria per ancoraggio del basamento al terreno.
Template and fixing kit Still Post diam. 60 mm.
Template, fixing bolts and small metal parts to secure the base to the
ground.
Gabarit, tire-fond et visserie pour poteau Still
Gabarit, tire-fond et visserie pour l'ancrage du socle au sol.
Plantilla y kit de fijación poste Still
Plantilla, tirafondos y tornillería para el anclaje de la base al suelo.
Col.
Code
LB11254
448
