VIAVAI allows its light sources to be compatible with different types of dimming. The MINI, ZOOM and BOB
sources are already included in the ON-OFF, 0-10V, 1-10V and DALI 2 solutions.
The non-dimmable power supply 40205/40210/40213 combined with the dimmer 40209 and the device 25162
(CASAMBI CBU-ASD) allows the LED boards to be controlled (all together) via Bluetooth CASAMBI.
To control the LED strip via CASAMBI, it will be sufficient to connect the 40205/40210/40213 power supply, the
40209 dimmer and the 25162 device.
The DARK “One by One” DALI 2 MASTER sources can be controlled individually if connected directly to the
DALI. The MASTER DALI device allows the control of the same [broadcast] via 0-10V, 1-10V, PUSH, potentiometer.
VIAVAI permette la compatibilità delle proprie sorgenti luminose alle differenti tipologie di dimmerazione. Le
sorgenti MINI, ZOOM e BOB sono già previste nelle soluzioni ON-OFF, 0-10V, 1-10V e DALI 2.
L’alimentatore non dimmerabile 40205/40210/40213 unito al dimmer 40209 e al dispositivo 25162 (CASAMBI
CBU-ASD) permette alle schede LED di essere controllate (tutte insieme) via Bluetooth CASAMBI.
Per il controllo via CASAMBI della strip LED sarà sufficiente collegare all’alimentatore 40205/40210/40213, il
dimmer 40209 e il dispositivo 25162.
Le sorgenti DARK “One by One” DALI 2 MASTER possono essere controllate singolarmente se collegate
direttamente al DALI. Il dispositivo MASTER DALI consente il controllo delle stesse [broadcast] mediante 0-10V,
1-10V, PUSH, potenziometro.
Optoinsulate
Optoisolatore
Used to convert a BUS DATA
signal to a BUS DATA SELV signal.
Utilizzato
per
convertire
un
segnale BUS DATA in un segnale
BUS DATA SELV.
Remote power supply
Alimentatore remoto
Kg 0.29
INPUT 220/240V AC 50/60 Hz
OUTPUT 48V - 70/150W
Power supply with constant
voltage output. Not dimmable.
To be combined with codes
40209, 40210, 40215, 40216 for
dimming the LED BOARD and
DARK PWM sources.
Alimentatore con uscita a tensione
costante. Non dimmerabile. Da
abbinare ai codici 40209, 40210,
40215, 40216 per la dimmerazione
delle LED BOARD e delle sorgenti
DARK PWM.
Not dimmable
Non dimmerabile
Power supply box
Scatola per alimentatore
Kg 1.00
40318
40518
For Per
40210 / 40205
White
Black
Bianco
Nero
Allows the housing of devices
40210 / 40205.
Consente l’alloggio dei disposi-
tivi 40210 / 40205.
Remote power supply
Alimentatore remoto
50
240
60
50
380
80
40210
40205
40213
70W
150W
250W

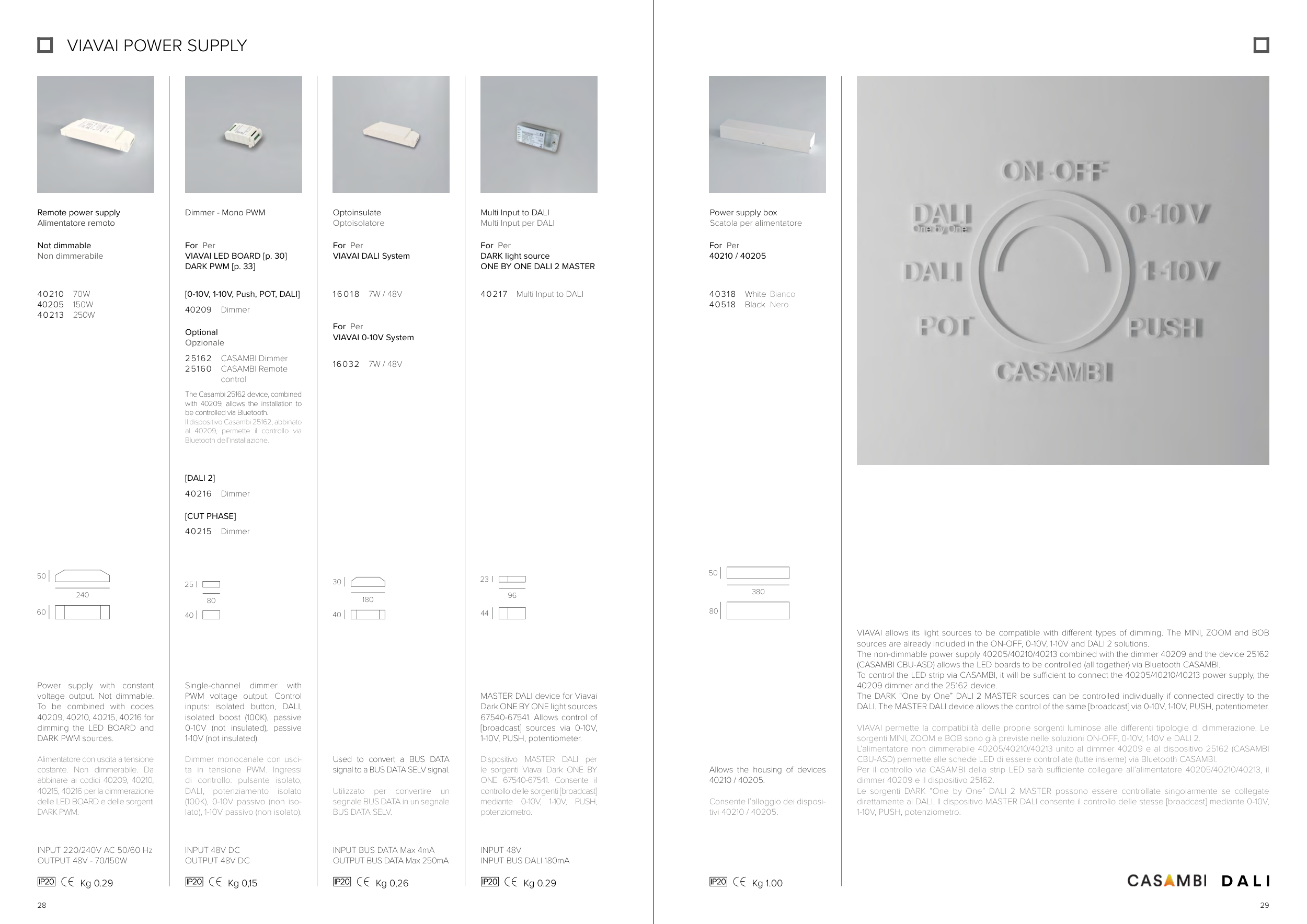

VIAVAI POWER SUPPLY
1 6 0 1 8
Kg 0,26
INPUT BUS DATA Max 4mA
OUTPUT BUS DATA Max 250mA
D A L I
7W / 48V
For Per
VIAVAI DALI System
30
180
40
Dimmer - Mono PWM
Kg 0,15
Single-channel dimmer with
PWM voltage output. Control
inputs: isolated button, DALI,
isolated boost (100K), passive
0-10V (not insulated), passive
1-10V (not insulated).
Dimmer monocanale con usci-
ta in tensione PWM. Ingressi
di controllo: pulsante isolato,
DALI, potenziamento isolato
(100K), 0-10V passivo (non iso-
lato), 1-10V passivo (non isolato).
INPUT 48V DC
OUTPUT 48V DC
40209
For Per
VIAVAI LED BOARD [p. 30]
DARK PWM [p. 33]
Dimmer
25
80
40
Optional
Opzionale
25162
25160
CASAMBI Dimmer
CASAMBI Remote
control
The Casambi 25162 device, combined
with 40209, allows the installation to
be controlled via Bluetooth.
Il dispositivo Casambi 25162, abbinato
al 40209, permette il controllo via
Bluetooth dell’installazione.
[0-10V, 1-10V, Push, POT, DALI]
40216
Dimmer
[DALI 2]
40215
Dimmer
[CUT PHASE]
16032
7W / 48V
For Per
VIAVAI 0-10V System
Kg 0.29
INPUT 48V
INPUT BUS DALI 180mA
MASTER DALI device for Viavai
Dark ONE BY ONE light sources
67540-67541. Allows control of
[broadcast] sources via 0-10V,
1-10V, PUSH, potentiometer.
Dispositivo MASTER DALI per
le sorgenti Viavai Dark ONE BY
ONE 67540-67541. Consente il
controllo delle sorgenti [broadcast]
mediante 0-10V, 1-10V, PUSH,
potenziometro.
For Per
DARK light source
ONE BY ONE DALI 2 MASTER
40217
Multi Input to DALI
Multi Input to DALI
Multi Input per DALI
44
96
23
