91
442 - 586 17½" - 23"
626 - 24½"
320 - 12½"
40 - 1½"
45 - 1¾"
min. 70 - 2¾"
60 - 2¼"
25 - 1"
coperchio
60 - 2¼"
25 - 1"
foratura
hole
schienale
back panel
altezza fianco +
70 per montaggio
side height +
2¾" for mounting
anta
door
ripiano interno
internal shelf
base
base
64 - 2½"
35 - 1½"
33 - 1¼"
top
a

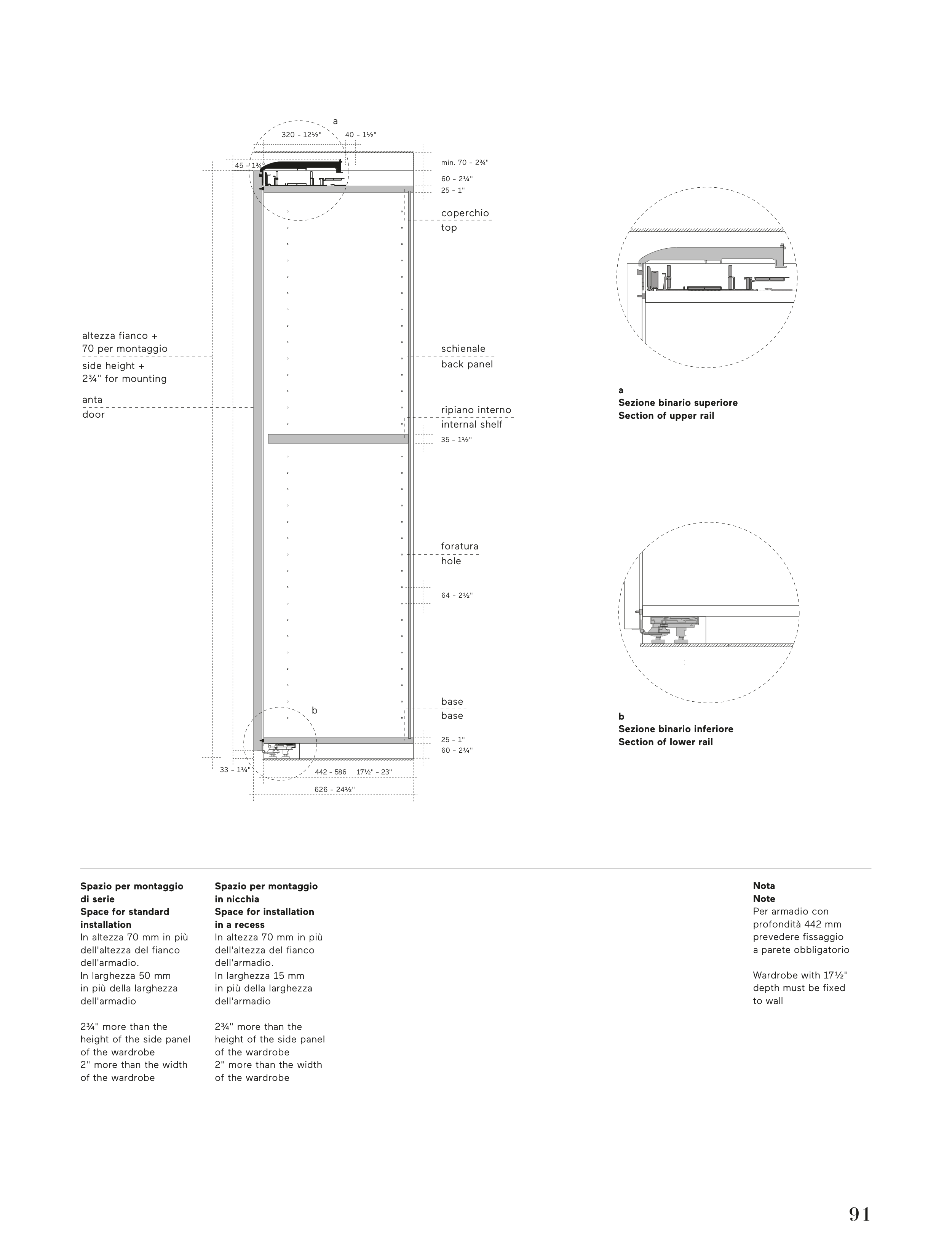

Sezione binario superiore
Section of upper rail
b
Sezione binario inferiore
Section of lower rail
a
b
Spazio per montaggio
di serie
Space for standard
installation
In altezza 70 mm in più
dell'altezza del fianco
dell'armadio.
In larghezza 50 mm
in più della larghezza
dell'armadio
2¾" more than the
height of the side panel
of the wardrobe
2" more than the width
of the wardrobe
Spazio per montaggio
in nicchia
Space for installation
in a recess
In altezza 70 mm in più
dell'altezza del fianco
dell'armadio.
In larghezza 15 mm
in più della larghezza
dell'armadio
2¾" more than the
height of the side panel
of the wardrobe
2" more than the width
of the wardrobe
Nota
Note
Per armadio con
profondità 442 mm
prevedere fissaggio
a parete obbligatorio
Wardrobe with 17½"
depth must be fixed
to wall
