Spazio per montaggio
di serie
Space for standard
installation
In altezza 10 mm in più
dell'altezza del fianco
dell'armadio.
In larghezza 50 mm
in più della larghezza
dell'armadio.
Su richiesta viene inserita
la ferramenta speciale
per il montaggio in
nicchia
Spazio per montaggio
in presenza di
illuminazione
Space for installation
with led light
In presenza di
illuminazione, con
o senza contenitore per
cablaggi, considerare
per il montaggio 50 mm.
in più dell'altezza del
fianco dell’armadio
If there is lighting, with
or without a cable
holder, it is necessary
2" more than the height
of the side panel of the
wardrobe
Spazio per montaggio
in nicchia
Space for installation
in a recess
In altezza 10 mm in più
dell'altezza del fianco
dell'armadio.
In larghezza 15 mm
in più della larghezza
dell'armadio
For the niche assembly,
it is necessary to add
½" more than the width
of the wardrobe and ½"
more than the height
of the side panel
Nota
Note
Per armadio con
profondità 442 mm
prevedere fissaggio
a parete obbligatorio
The wardrobe with 17½"
depth it is necessary to
fix on wall

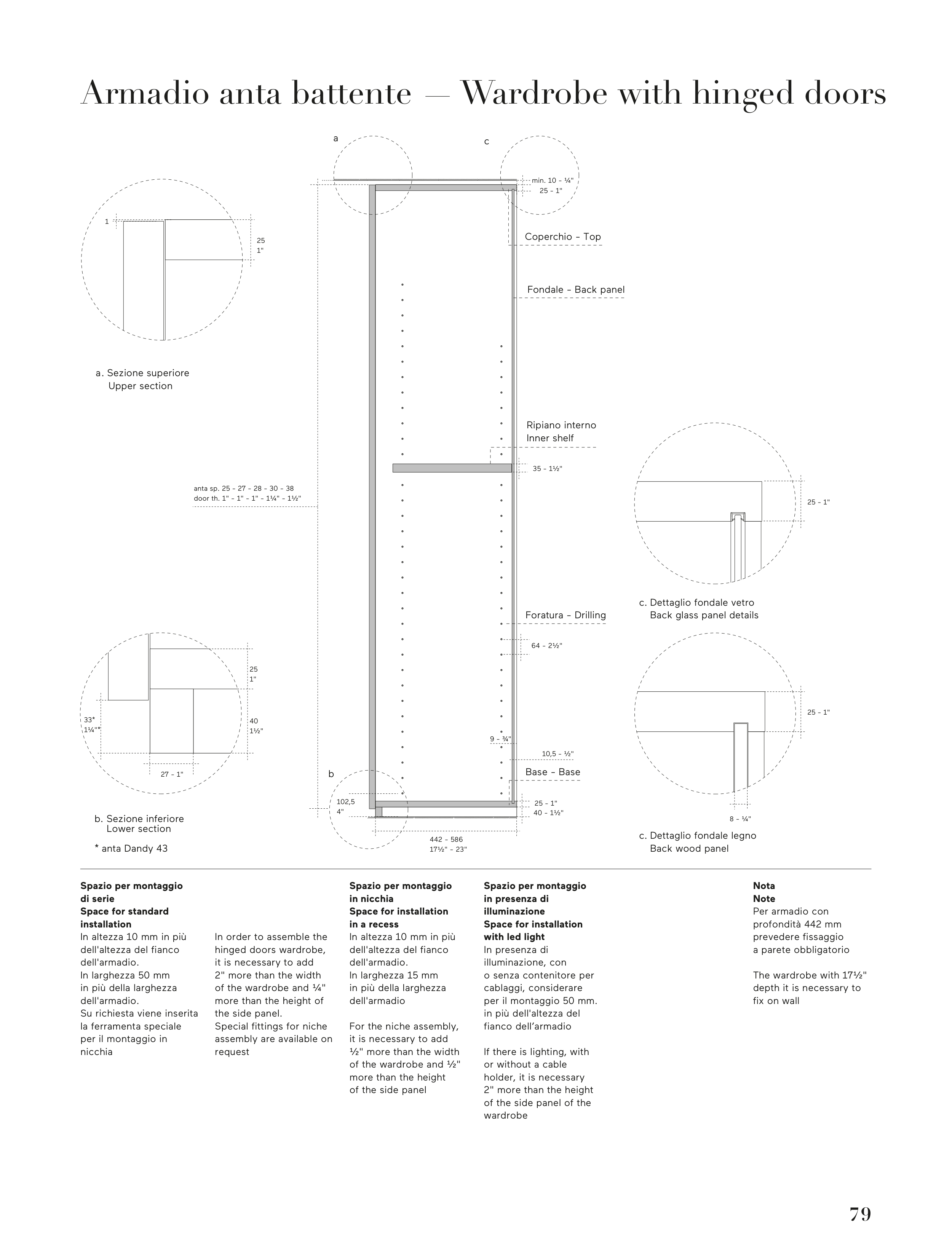

Armadio anta battente — Wardrobe with hinged doors
102,5
4"
9 - ¾"
10,5 - ½"
35 - 1½"
64 - 2½"
40 - 1½"
442 - 586
17½" - 23"
25 - 1"
a
b
25 - 1"
25
1"
25
1"
40
1½"
1
33*
1¼"*
27 - 1"
25 - 1"
8 - ¼"
25 - 1"
min. 10 - ¼"
Coperchio - Top
Fondale - Back panel
Foratura - Drilling
anta sp. 25 - 27 - 28 - 30 - 38
door th. 1" - 1" - 1" - 1¼" - 1½"
a. Sezione superiore
Upper section
b. Sezione inferiore
Lower section
* anta Dandy 43
Base - Base
Ripiano interno
Inner shelf
Dettaglio fondale vetro
Back glass panel details
Dettaglio fondale legno
Back wood panel
c.
c
c.
In order to assemble the
hinged doors wardrobe,
it is necessary to add
2" more than the width
of the wardrobe and ¼"
more than the height of
the side panel.
Special fittings for niche
assembly are available on
request
