38
ARMADIO AL CENTIMETRO
Structure details
1.
100 - 4"
100 - 4"
4.
1
2.
3.
1.
4.
5.
5.
6.
6.
Tipologia 3 —
Ispezione su basamento,
fianco, coperchio
Type 3 —
Access panel on base,
side and top
taglio su basamento,
fianco e coperchio
con bordatura 4 lati
spazio minimo
necessario bordo
pannello removibile
spessore 25 con
bordatura 4 lati
piastra metallica
40 × 40 per ancoraggio
pannello
magnete diametro 20
apertura tramite
pomolo verniciato
bronzo
cut-out on base, side
and top with border
on 4 sides
minimum space
required for border
removable panel,
thickness 25 with
border on 4 sides
40 × 40 metal plate for
securing the panel
magnet diameter 20
opening via bronze -
painted knob
Informazioni utili
Useful information
Ispezione su basamento
Per colonna 1165
considerare profondità
massima pannello 320
Ispezione su fianco
In presenza di foratura
continua:
dim. minima bordo
anteriore 120
dim. minima bordo
posteriore 100
In presenza di Air
Cleaning system:
altezza interruttore
da terra 1152
Nota
Note
Ogni richiesta verrà
valutata dal nostro ufficio
tecnico per confermarne
la fattibilità
All requests will be
assessed by our
Technical Department
to gauge their feasibility
Access panel on base
For column 1165
consider a maximum
panel depth of 320
Access panel on side
In presence of
continuous drilling:
minimum front
border dim. 120,
minimum rear
border dim. 100
With Air Cleaning
System: Height of switch
from the floor 1152
Ispezione su coperchio
Access panel on top
Per armadio scorrevole,
in presenza del binario:
dim. massima pannello
200 × 200
Per armadio complanare,
in presenza del binario:
non è possibile
l'inserimento del
pannello removibile
For sliding wardrobe,
including rail:
maximum panel dim.
200 × 200
For coplanar wardrobe,
including rail: no
removable panel can
be fitted

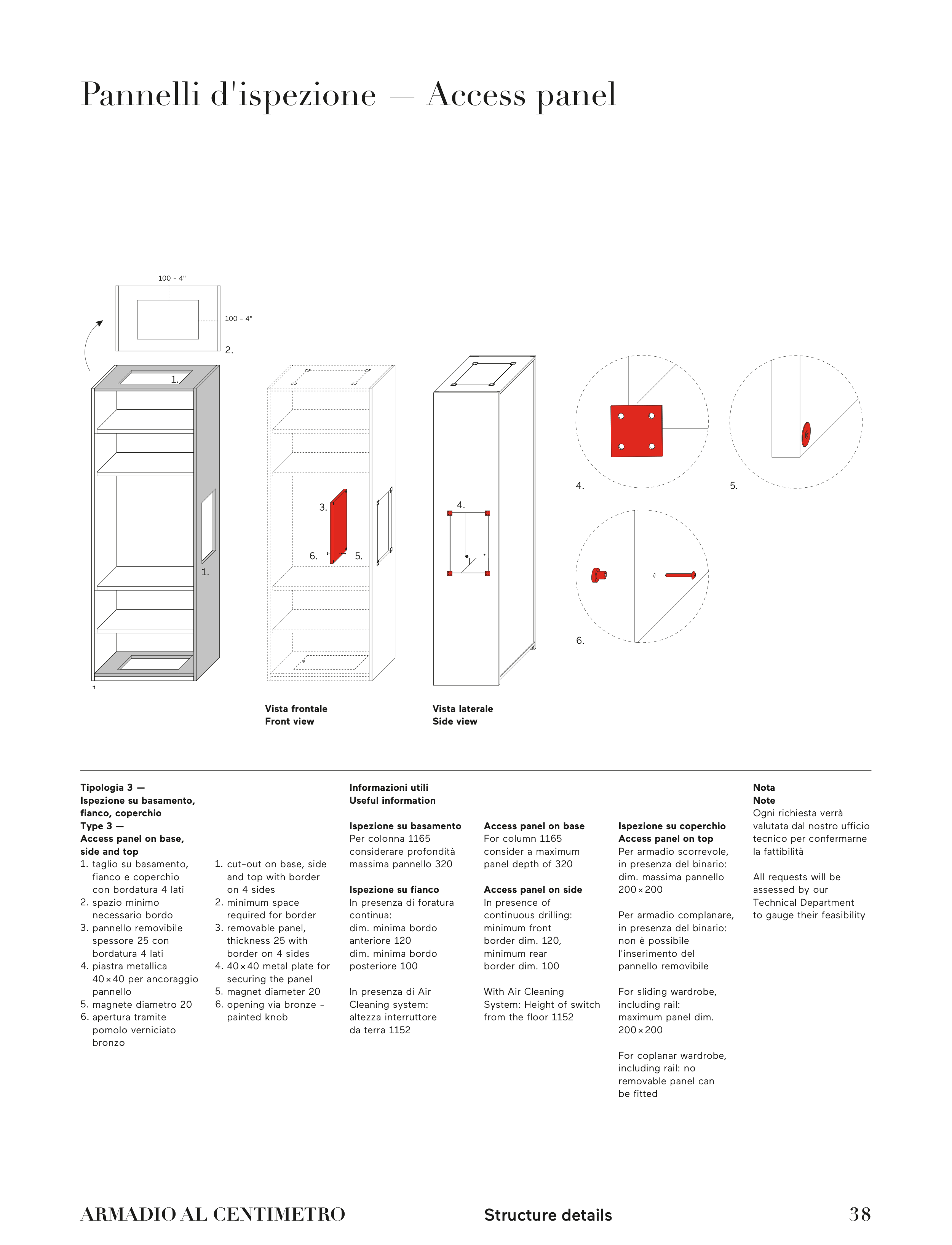

Pannelli d'ispezione — Access panel
1.
2.
3.
4.
5.
6.
1.
2.
3.
4.
5.
6.
Vista frontale
Front view
Vista laterale
Side view
