37
100 - 4"
100 - 4"
6.
5.
4.
1.
2.
3.
4.
5.
6.
Nota
Note
Ogni richiesta verrà
valutata dal nostro ufficio
tecnico per confermarne
la fattibilità
All requests will be
assessed by our
Technical Department
to gauge their feasibility

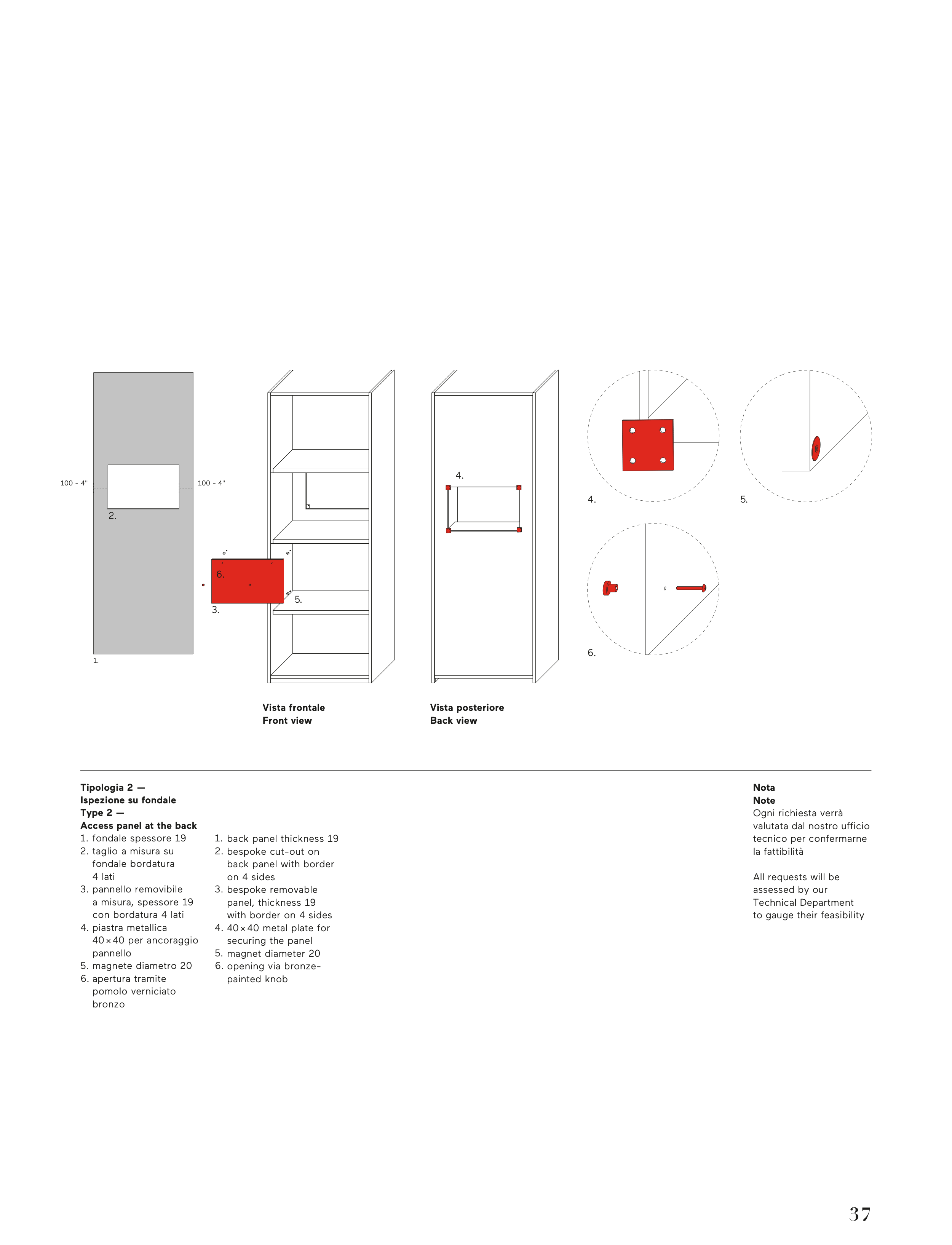

Tipologia 2 —
Ispezione su fondale
Type 2 —
Access panel at the back
fondale spessore 19
taglio a misura su
fondale bordatura
4 lati
pannello removibile
a misura, spessore 19
con bordatura 4 lati
piastra metallica
40 × 40 per ancoraggio
pannello
magnete diametro 20
apertura tramite
pomolo verniciato
bronzo
1.
2.
3.
4.
5.
6.
1.
2.
3.
4.
5.
6.
back panel thickness 19
bespoke cut-out on
back panel with border
on 4 sides
bespoke removable
panel, thickness 19
with border on 4 sides
40 × 40 metal plate for
securing the panel
magnet diameter 20
opening via bronze-
painted knob
Vista frontale
Front view
Vista posteriore
Back view
