36
ARMADIO AL CENTIMETRO
Structure details

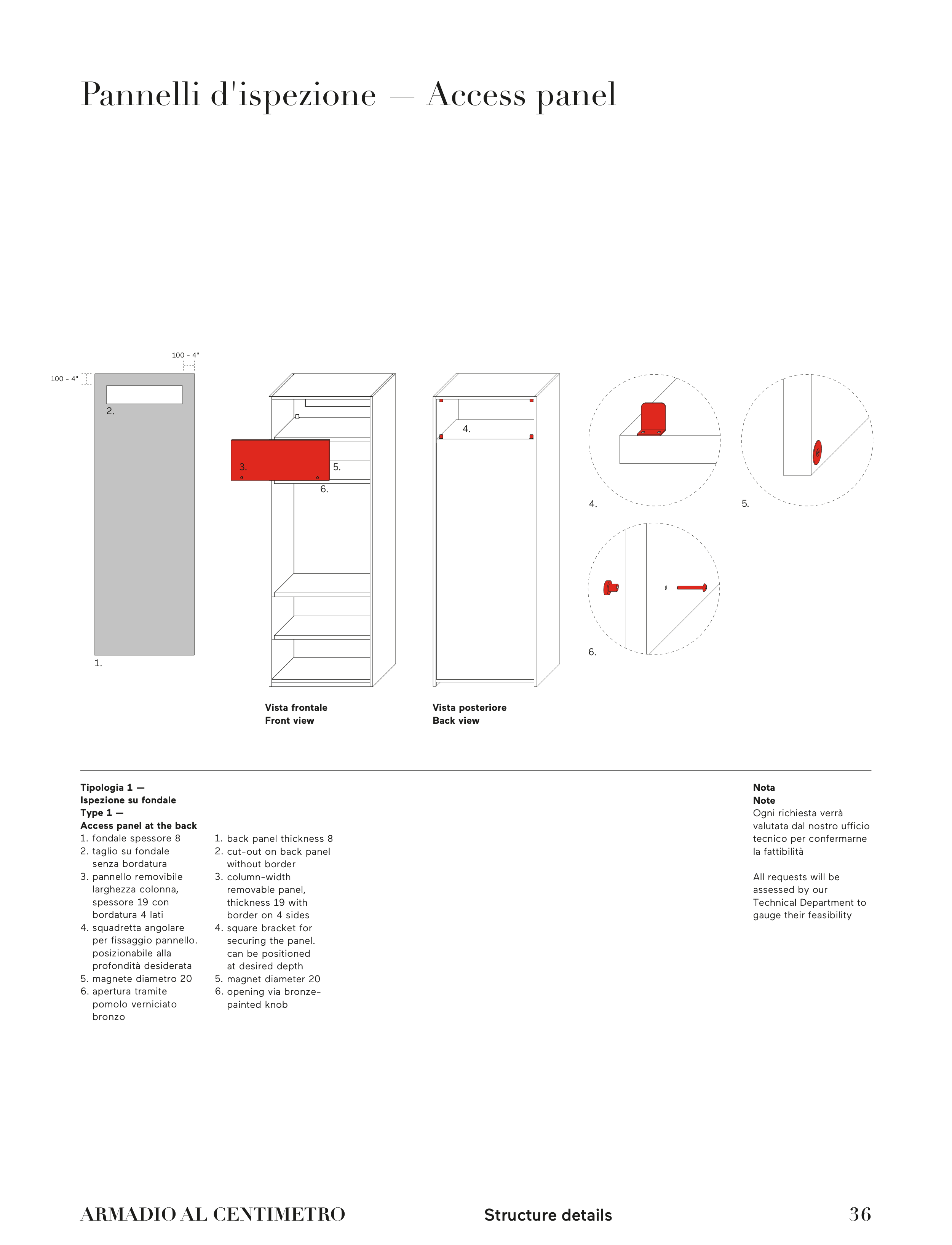

Pannelli d'ispezione — Access panel
100 - 4"
1.
2.
3.
6.
5.
4.
4.
5.
6.
100 - 4"
Nota
Note
Ogni richiesta verrà
valutata dal nostro ufficio
tecnico per confermarne
la fattibilità
All requests will be
assessed by our
Technical Department to
gauge their feasibility
Tipologia 1 —
Ispezione su fondale
Type 1 —
Access panel at the back
fondale spessore 8
taglio su fondale
senza bordatura
pannello removibile
larghezza colonna,
spessore 19 con
bordatura 4 lati
squadretta angolare
per fissaggio pannello.
posizionabile alla
profondità desiderata
magnete diametro 20
apertura tramite
pomolo verniciato
bronzo
1.
2.
3.
4.
5.
6.
1.
2.
3.
4.
5.
6.
back panel thickness 8
cut-out on back panel
without border
column-width
removable panel,
thickness 19 with
border on 4 sides
square bracket for
securing the panel.
can be positioned
at desired depth
magnet diameter 20
opening via bronze-
painted knob
Vista frontale
Front view
Vista posteriore
Back view
