25

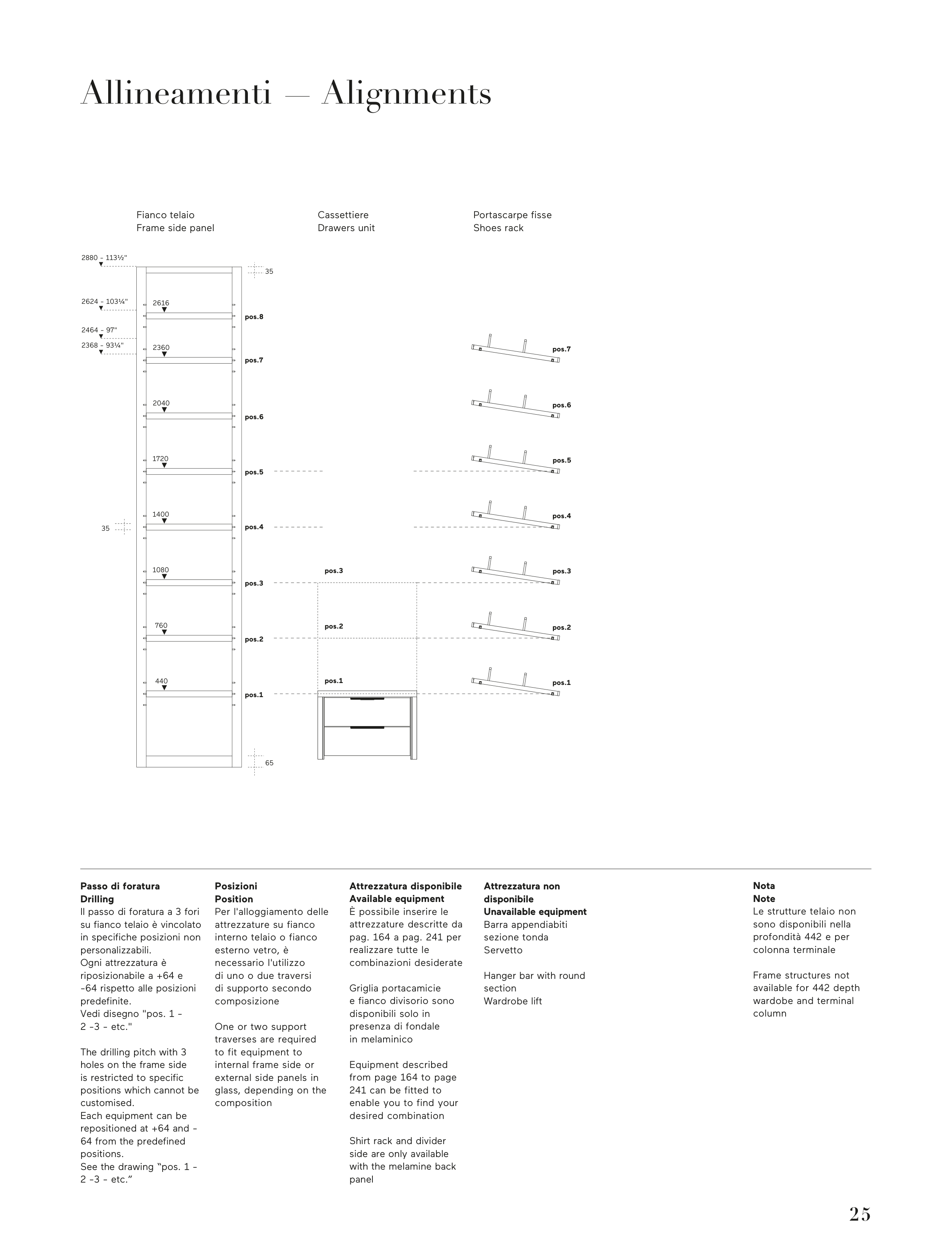

Allineamenti — Alignments
Passo di foratura
Drilling
Il passo di foratura a 3 fori
su fianco telaio è vincolato
in specifiche posizioni non
personalizzabili.
Ogni attrezzatura è
riposizionabile a +64 e
-64 rispetto alle posizioni
predefinite.
Vedi disegno "pos. 1 -
2 -3 - etc."
The drilling pitch with 3
holes on the frame side
is restricted to specific
positions which cannot be
customised.
Each equipment can be
repositioned at +64 and -
64 from the predefined
positions.
See the drawing “pos. 1 -
2 -3 - etc.”
Posizioni
Position
Per l'alloggiamento delle
attrezzature su fianco
interno telaio o fianco
esterno vetro, è
necessario l'utilizzo
di uno o due traversi
di supporto secondo
composizione
One or two support
traverses are required
to fit equipment to
internal frame side or
external side panels in
glass, depending on the
composition
Nota
Note
Le strutture telaio non
sono disponibili nella
profondità 442 e per
colonna terminale
Frame structures not
available for 442 depth
wardobe and terminal
column
Portascarpe fisse
Shoes rack
Cassettiere
Drawers unit
pos.2
pos.3
pos.4
pos.5
pos.6
pos.7
pos.1
pos.1
pos.2
pos.3
Attrezzatura disponibile
Available equipment
È possibile inserire le
attrezzature descritte da
pag. 164 a pag. 241 per
realizzare tutte le
combinazioni desiderate
Griglia portacamicie
e fianco divisorio sono
disponibili solo in
presenza di fondale
in melaminico
Equipment described
from page 164 to page
241 can be fitted to
enable you to find your
desired combination
Shirt rack and divider
side are only available
with the melamine back
panel
Attrezzatura non
disponibile
Unavailable equipment
Barra appendiabiti
sezione tonda
Servetto
Hanger bar with round
section
Wardrobe lift
Fianco telaio
Frame side panel
pos.3
2880 - 113½"
pos.1
pos.2
pos.4
pos.5
pos.6
pos.7
2624 - 103¼"
2464 - 97"
2368 - 93¼"
65
35
35
760
440
1080
1400
1720
2040
2360
2616
pos.8
