238
ARMADIO AL CENTIMETRO
Internal accessories
Componenti
Components
alimentatore 110v
o 230v
minibox
ir system inserito
nel coperchio
cavo di collegamento
lampada 3000° K
power supply unit
110v or 230v
minibox
ir system inserted
in top
connection cable
3000° k lamp
a.
b.
c.
d.
e.
f.
a.
b.
c.
d.
e.
f.
1.
2.
3.
4.
5.
1.
2.
3.
4.
5.
Descrizione
Description
schema illuminazione
orizzontale con fianco
melaminico
schema illuminazione
verticale con fianco
in melaminico
schema illuminazione
orizzontale e verticale
con fianco telaio
accensione led tramite
interruttore incassato
nel fianco
in melaminico
accensione tramite
sistema ir inserito
nel coperchio
accensione tramite
radiocomando,
quando presente
la centralina
dimmerabile
horizontal lighting
layout with melamine
side
vertical lighting layout
with melamine side
horizontal and vertical
lighting layout with
frame side
led turning-oh by
switch recessed into
melamine side
turning-on by ir
system inserted in top
turning-on by radio
control, where dimmer
present

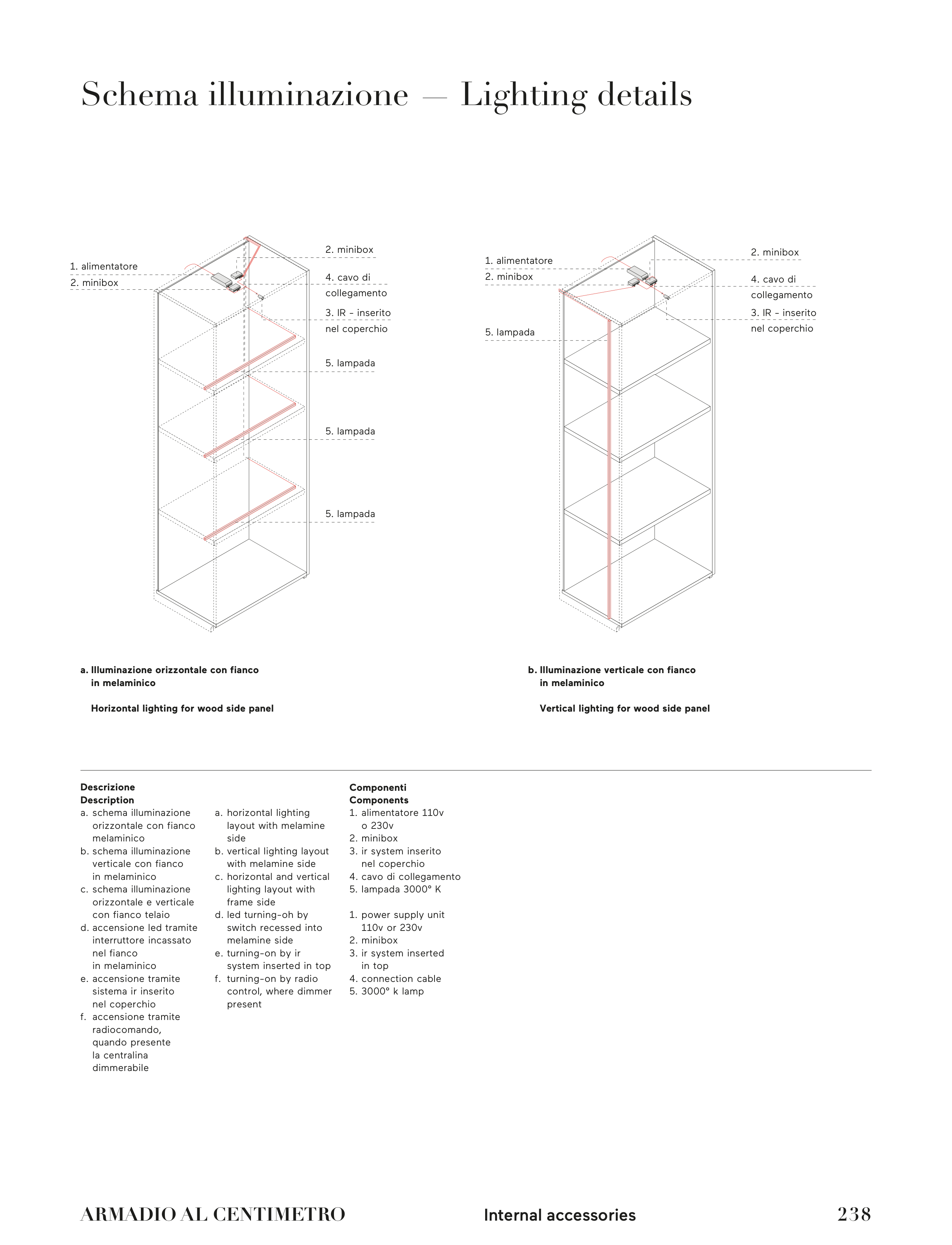

Schema illuminazione — Lighting details
a.
b.
Illuminazione orizzontale con fianco
in melaminico
Horizontal lighting for wood side panel
Illuminazione verticale con fianco
in melaminico
Vertical lighting for wood side panel
1. alimentatore
2. minibox
2. minibox
5. lampada
3. IR - inserito
nel coperchio
4. cavo di
collegamento
5. lampada
5. lampada
1. alimentatore
2. minibox
2. minibox
5. lampada
3. IR - inserito
nel coperchio
4. cavo di
collegamento
