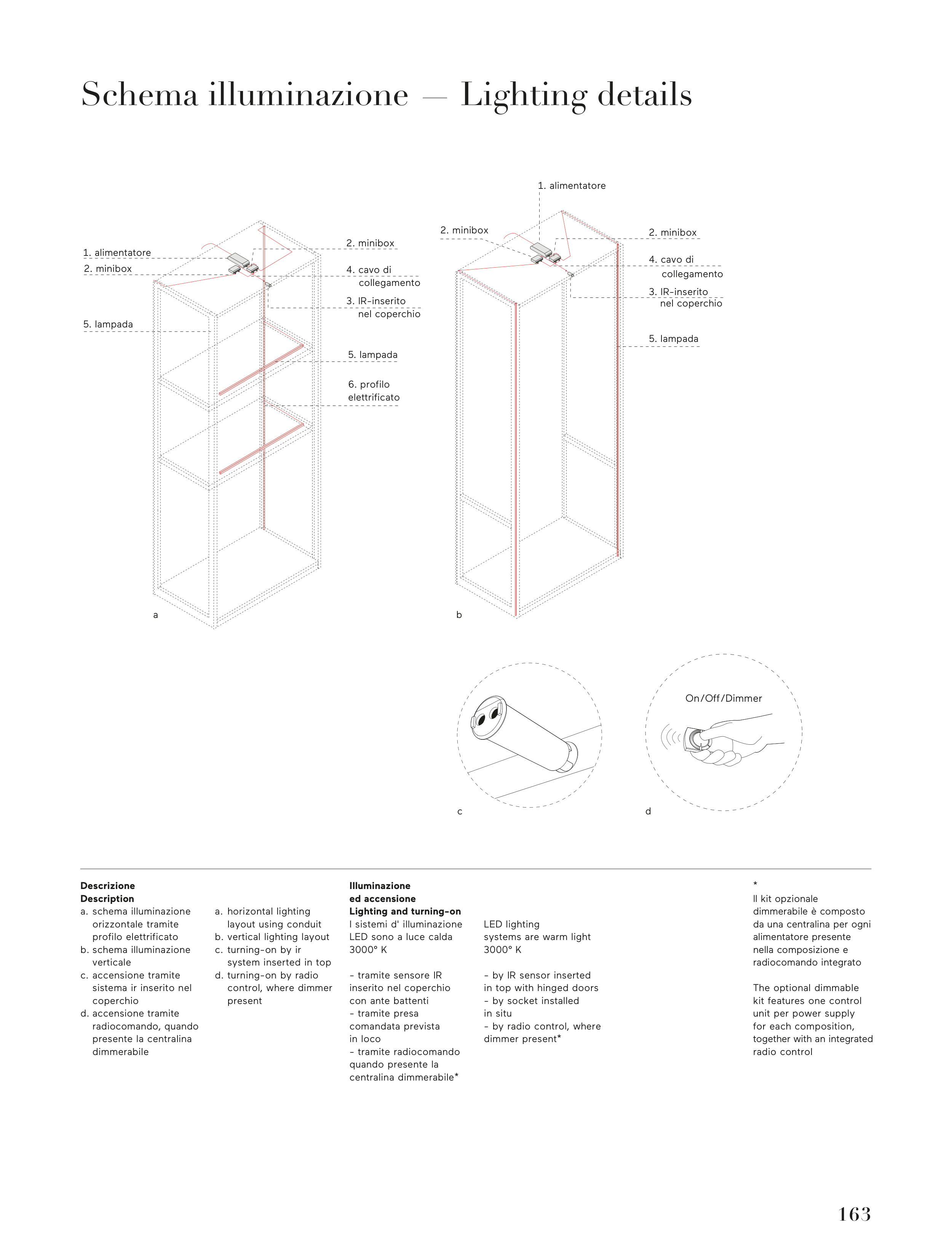

Schema illuminazione — Lighting details
Descrizione
Description
schema illuminazione
orizzontale tramite
profilo elettrificato
schema illuminazione
verticale
accensione tramite
sistema ir inserito nel
coperchio
accensione tramite
radiocomando, quando
presente la centralina
dimmerabile
Illuminazione
ed accensione
Lighting and turning-on
I sistemi d' illuminazione
LED sono a luce calda
3000° K
- tramite sensore IR
inserito nel coperchio
con ante battenti
- tramite presa
comandata prevista
in loco
- tramite radiocomando
quando presente la
centralina dimmerabile*
LED lighting
systems are warm light
3000° K
- by IR sensor inserted
in top with hinged doors
- by socket installed
in situ
- by radio control, where
dimmer present*
On/Off/Dimmer
a
b
d
c
1. alimentatore
2. minibox
2. minibox
5. lampada
3. IR-inserito
4. cavo di
nel coperchio
collegamento
5. lampada
6. profilo
elettrificato
1. alimentatore
2. minibox
2. minibox
5. lampada
3. IR-inserito
4. cavo di
nel coperchio
collegamento
horizontal lighting
layout using conduit
vertical lighting layout
turning-on by ir
system inserted in top
turning-on by radio
control, where dimmer
present
a.
b.
c.
d.
a.
b.
c.
d.
*
Il kit opzionale
dimmerabile è composto
da una centralina per ogni
alimentatore presente
nella composizione e
radiocomando integrato
The optional dimmable
kit features one control
unit per power supply
for each composition,
together with an integrated
radio control
