ARMADIO AL CENTIMETRO
Structure details

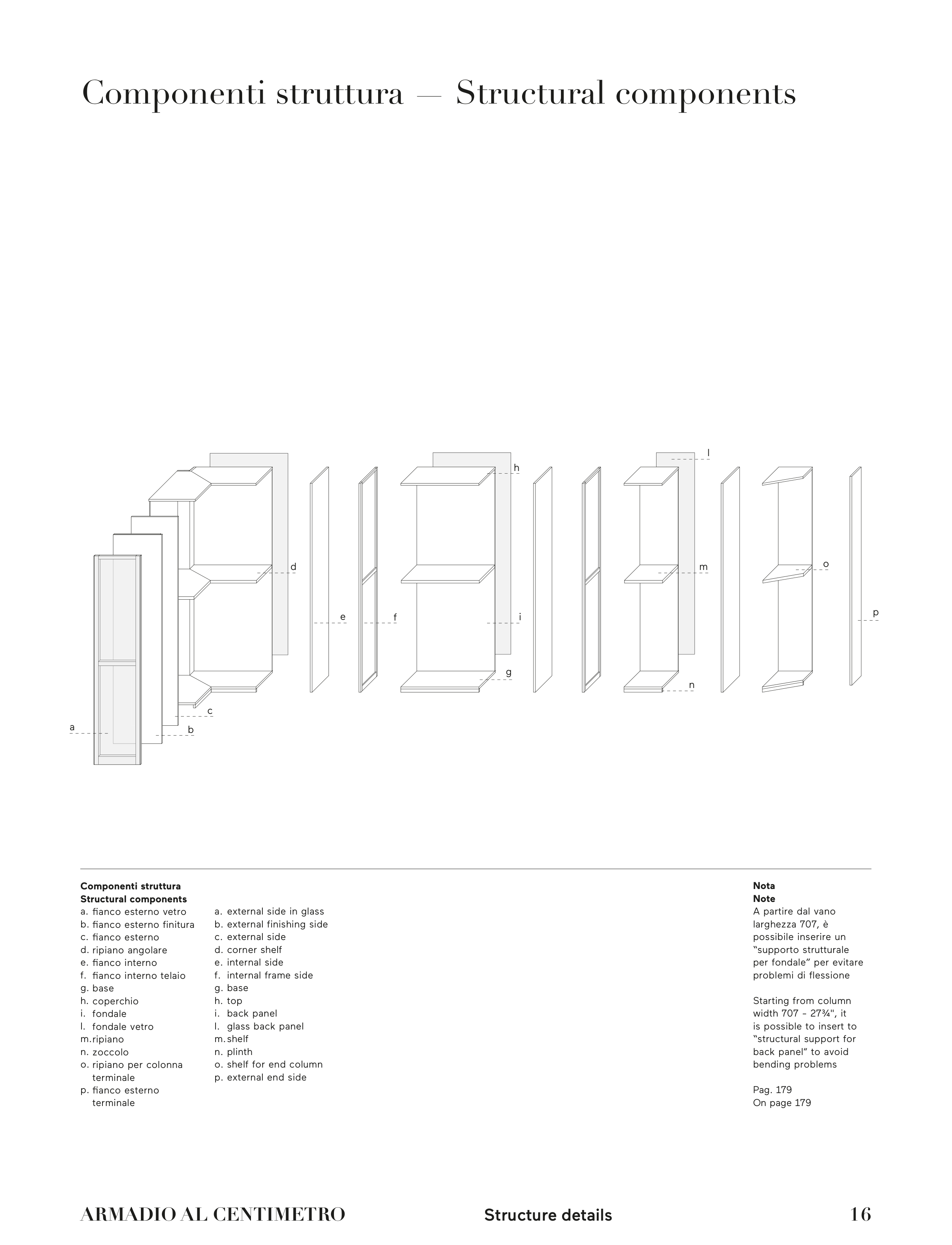

Componenti struttura — Structural components
Componenti struttura
Structural components
fianco esterno vetro
fianco esterno finitura
fianco esterno
ripiano angolare
fianco interno
fianco interno telaio
base
coperchio
fondale
fondale vetro
ripiano
zoccolo
ripiano per colonna
terminale
fianco esterno
terminale
Nota
Note
A partire dal vano
larghezza 707, è
possibile inserire un
“supporto strutturale
per fondale” per evitare
problemi di flessione
Starting from column
width 707 - 27¾", it
is possible to insert to
“structural support for
back panel“ to avoid
bending problems
Pag. 179
On page 179
�
n
p
d
e
m
o
�
a
b
g
i
h
l
external side in glass
external finishing side
external side
corner shelf
internal side
internal frame side
base
top
back panel
glass back panel
shelf
plinth
shelf for end column
external end side
a.
b.
c.
d.
e.
f.
g.
h.
i.
l.
m.
n.
o.
p.
a.
b.
c.
d.
e.
f.
g.
h.
i.
l.
m.
n.
o.
p.
