153

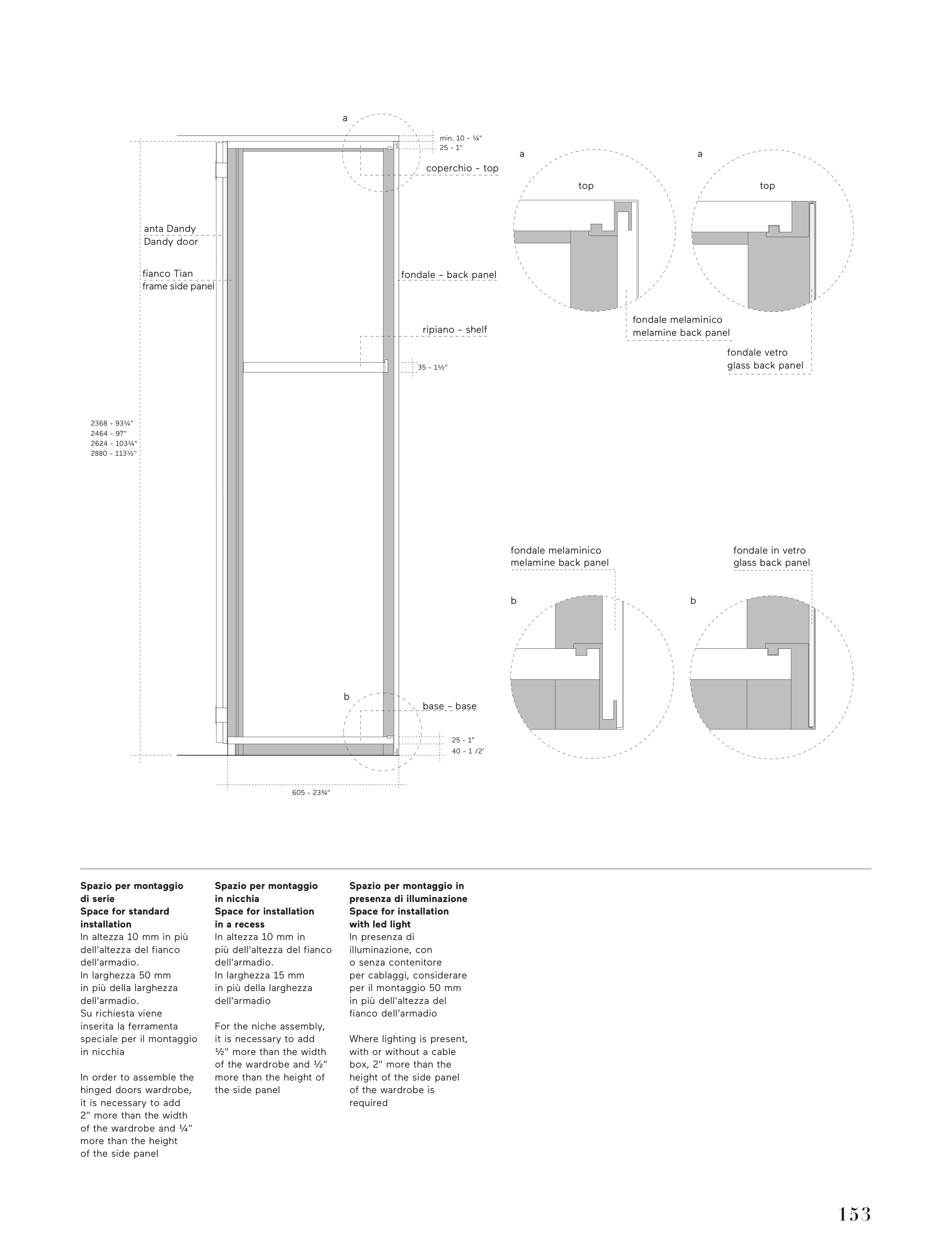

Spazio per montaggio
di serie
Space for standard
installation
In altezza 10 mm in più
dell'altezza del fianco
dell'armadio.
In larghezza 50 mm
in più della larghezza
dell'armadio.
Su richiesta viene
inserita la ferramenta
speciale per il montaggio
in nicchia
In order to assemble the
hinged doors wardrobe,
it is necessary to add
2" more than the width
of the wardrobe and ¼"
more than the height
of the side panel
Spazio per montaggio
in nicchia
Space for installation
in a recess
In altezza 10 mm in
più dell'altezza del fianco
dell'armadio.
In larghezza 15 mm
in più della larghezza
dell'armadio
For the niche assembly,
it is necessary to add
½" more than the width
of the wardrobe and ½"
more than the height of
the side panel
Spazio per montaggio in
presenza di illuminazione
Space for installation
with led light
In presenza di
illuminazione, con
o senza contenitore
per cablaggi, considerare
per il montaggio 50 mm
in più dell'altezza del
fianco dell’armadio
Where lighting is present,
with or without a cable
box, 2" more than the
height of the side panel
of the wardrobe is
required
base - base
ripiano - shelf
fondale - back panel
coperchio - top
fianco Tian
frame side panel
anta Dandy
Dandy door
25 - 1”
40 - 1 /2”
605 - 23¾"
35 - 1½"
25 - 1"
min. 10 - ¼"
2368 - 93¼"
2464 - 97"
2624 - 103¼"
2880 - 113½"
top
fondale melaminico
melamine back panel
base
top
base
fondale vetro
glass back panel
fondale melaminico
melamine back panel
fondale in vetro
glass back panel
a
a
a
b
b
b
base
base
fondale melaminico
melamine back panel
fondale in vetro
glass back panel
b
b
