Bodenhülse
Nr. /
Bestell
ground sleeve item no.
500
198
100
500
589
100
500
326
101
bis Leuchtenlänge / up to a light column height of
Leuchtenlänge / light column height
ab Leuchtenlänge / from a light column height of
H . . . mm
Ø130
- space for cable
min. Ø 280 mm
Beton / concrete
Bodenhülse für Kabelverbindung
Bodenhülse Ø130:
ground sleeve for cable connection
see order numbers below
einfach bis Leuchtenhöhe H1500
PVC- oder Betonrohr bauseits
verstärkt ab Leuchtenhöhe H1500
- Kabelstauraum
(nach Bedarf)
PVC or concrete pipe by others
Bestellnummern siehe unten
- the luminaire can be rotated by 360°
ground sleeve Ø130:
- Leuchte um 360° drehbar
reinforced from l.-height H1500
(upon need)
water drain hose with cable access
Drainageschlauch Kabelzugang/
Bodenplatte mit Aufsteckhülse
auf Betonboden verschraubbar
Base plate with slip-on sleeve
Dimensionen nach Angabe Statik.
Dimensions according to structural
requirements.
(z.B. auf Tiefgarage).
screwable to concrete floor
(for example, underground garages).
2 axial zur Bodenhülse
inclined versions (max. 10°)
(not rotatable)
(360° drehbar)
(360° rotatable)
1 schräg zur Bodenhülse
(nicht drehbar)
1 tilted to ground sleeve
2 axial to ground sleeve
schräggestellte Varianten (max. 10°)
Bodenplatte mit Bodenhülse
(Kabelstauraum) auf Betonboden
verschraubbar (z.B. auf Tiefgarage).
Dimensionen nach Angabe Statik.
Base plate with ground sleeve
(cable storage space)
on concrete floor screwable (on
underground car park).
Dimensions according to statics.
1
2
1500 mm
1500 - 3000 mm
3000 mm
X
X
FIACCOLA
Direkt verschraubt auf Betonboden.
screwed directly forconcrete
underground.
Dimensionen nach Angabe Statik.
Dimensions according to
structural requirements.

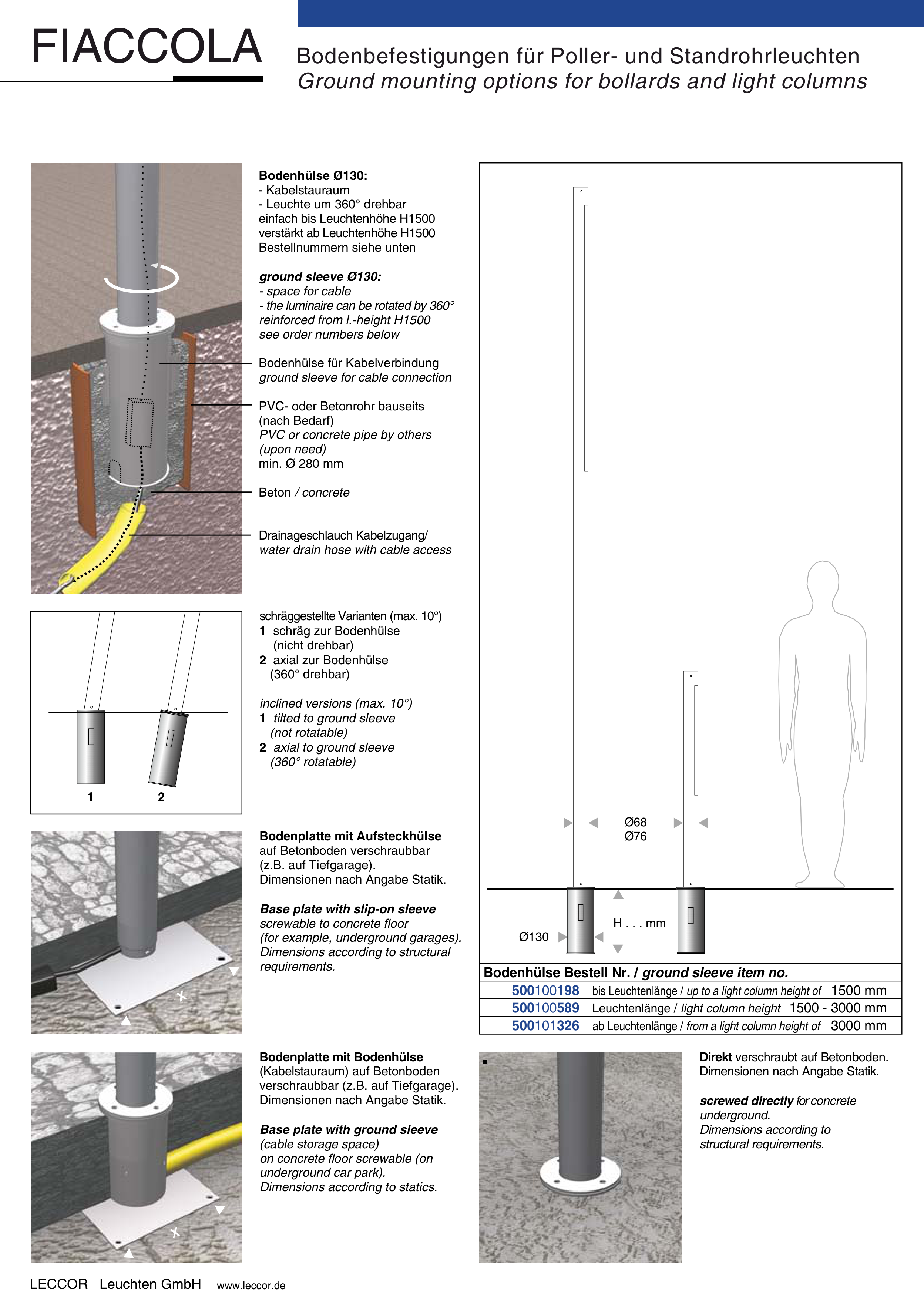

Ground mounting options for bollards and light columns
Bodenbefestigungen für Poller- und Standrohrleuchten
.
Ø68
Ø76
